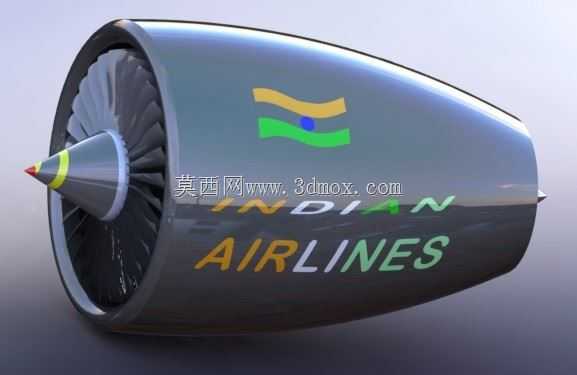

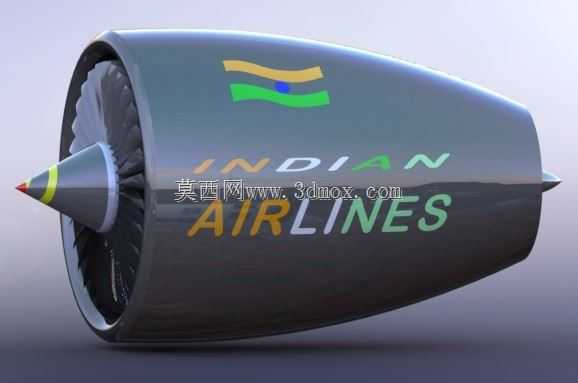

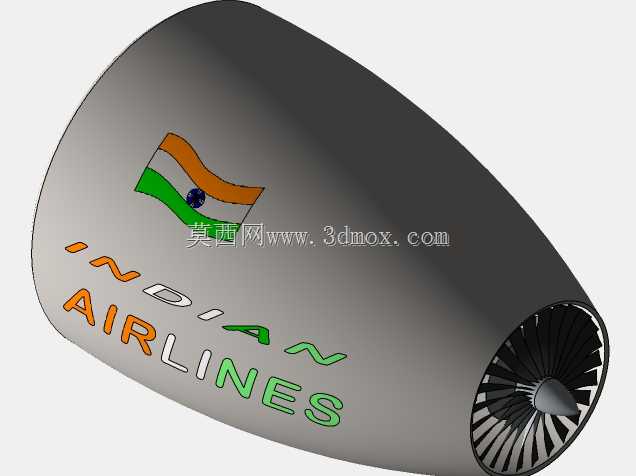

民用航空涡扇发动机进气喷射端结构

该结构属于民用大涵道比涡扇发动机的前端进气喷射区段，是整台动力装置直接对接来流、完成进气整流与初始气流压缩的核心承载段，日常服役场景覆盖干线民航客机、中大型货运飞机的翼下吊装动力单元，也可作为支线客机尾吊动力的前端结构参考，直接决定发动机进气道的流场均匀性与风扇段的工作效率。从实际功能来看，该段结构首先承担来流整流作用，外壳型面采用连续变曲率的流线设计，能够在不同飞行马赫数、不同迎角飞行状态下，将紊乱的来流梳理为均匀轴向气流，避免风扇叶片出现进气畸变引发的喘振、叶片振动疲劳等故障；同时外壳作为承力构件，需要传递风扇段运转产生的径向载荷与飞行过程中的气动载荷，内壁与风扇机匣的安装配合面设置有定位止口，保证装配同轴度满足风扇转子的动平衡要求，避免运转过程中出现叶尖碰磨。设计过程中优先考虑气动效率与结构减重的平衡，外壳型面经过多轮流场仿真迭代，在保证进气总压恢复系数达到使用要求的前提下，尽可能压缩轴向尺寸，缩短发动机整体悬臂长度，降低机翼吊装点的弯曲载荷；进气锥采用三段式变斜率锥面设计，能够引导来流平滑进入风扇叶片通道，减少进气道内的气流分离损失，锥面与第一级风扇叶片的叶尖间隙经过严格匹配，兼顾不同工况下的热膨胀间隙需求。安装边界方面，该段后端与风扇机匣采用法兰边对接，对接面设置有密封槽，配合耐高温密封胶条保证流道密封性，避免高压气流泄漏影响压气机效率；前端进气唇口采用圆弧过渡结构，厚度满足防冰系统的管路铺设空间要求，可兼容热气防冰、电加热防冰两种主流防冰结构的安装需求；外壳外壁预留有传感器安装座、管路固定支架的接口位置，能够直接匹配发动机整机的机载测试系统、引气系统的安装要求，不需要额外进行结构改制。日常维护场景中，该段结构的快卸口盖预留位置与现有民航发动机维护规程匹配，地勤人员可直接通过预留口完成风扇叶片检查、进气道异物排查等常规维护作业，不需要整体拆解进气段，能够有效缩短航线维护的停场时间。
