小型单缸二冲程动力单元结构设计

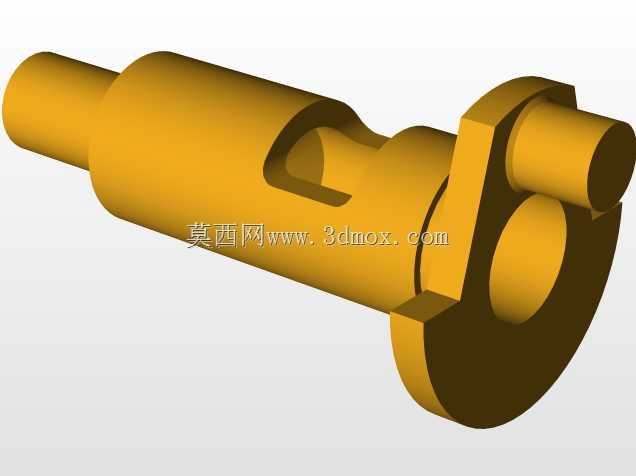

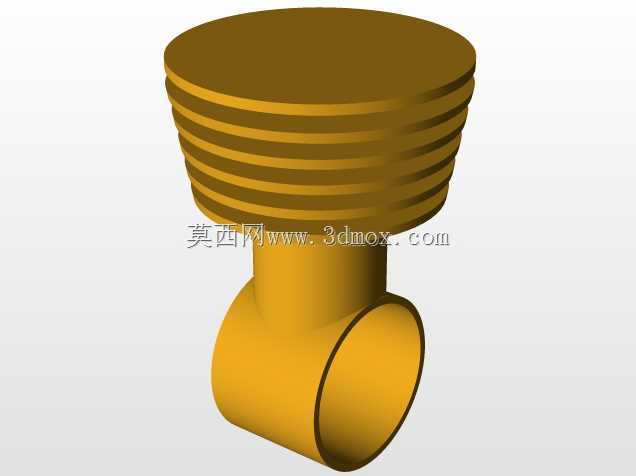

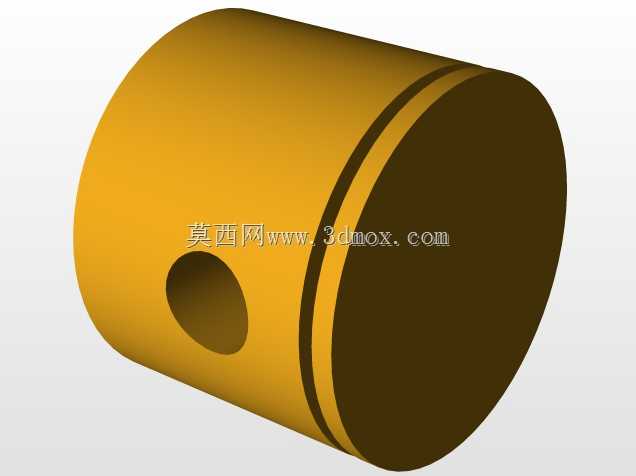

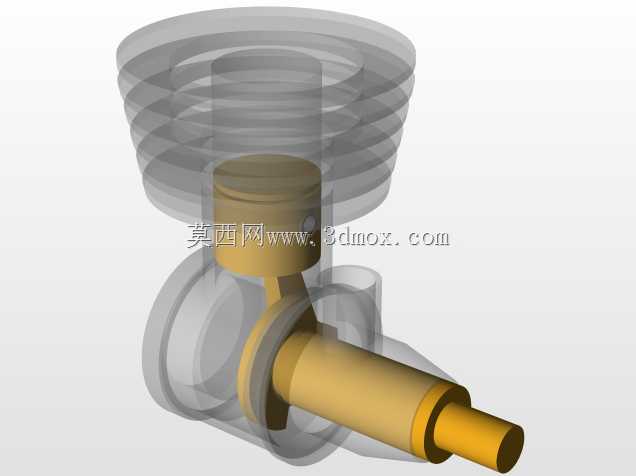

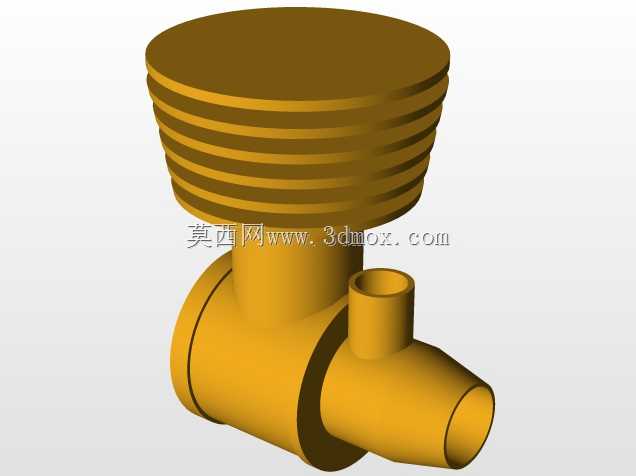

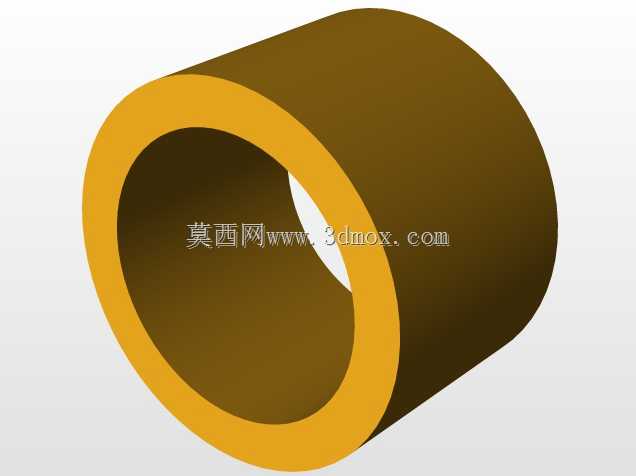

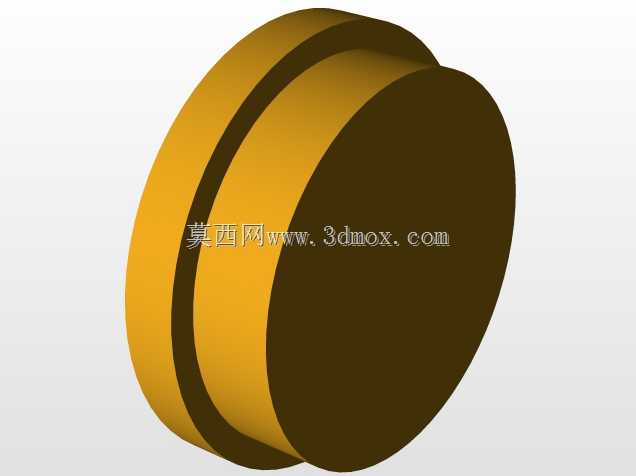

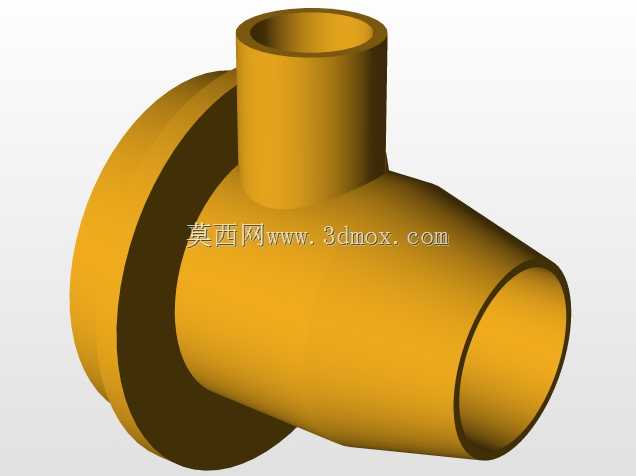

这套小型二冲程动力结构，常被应用在便携动力工具、迷你航模、小型园林作业设备上，这类场景对动力单元的体积重量、功率密度要求较高，二冲程结构因为做功行程频率高，同排量下能输出更高的瞬时功率，刚好适配这类需要紧凑动力输出的使用场景。从结构设计来看，整体采用透明化的缸体外壳展示内部运动逻辑，核心运动副包含活塞组件、曲柄连杆机构、输出轴段，活塞在气缸内做上下往复运动时，通过连杆将直线运动转化为曲轴的旋转运动，直接对外输出扭矩，省去了四冲程结构复杂的配气机构，整体零件数量更少，装配维护的门槛更低。设计过程中优先考虑了运动件的同轴度要求，曲轴的支撑段做了阶梯轴设计，既可以满足轴承安装的定位需求，也能预留输出端的连接位，方便后续对接负载端的传动结构。气缸外侧的散热鳍片采用等间距环形排布，在有限的外形尺寸下最大化散热接触面积，适配二冲程发动机工作时缸体温度较高的特性，避免持续高负荷运行时出现热衰减。安装边界上，整体动力单元的径向尺寸以气缸外径为最大轮廓，轴向尺寸从曲轴输出端端面到气缸顶部端面控制在紧凑范围内，曲轴两端预留的安装轴径尺寸统一，既可以做两端支撑安装，也可以做单端悬臂输出，适配不同设备的安装空间要求。活塞销与连杆小头的配合采用浮动式设计，工作时可以在销孔内小幅转动，均匀磨损接触面，延长运动副的使用寿命。进气换气的气道集成在缸体侧壁，没有额外突出的管路结构，进一步压缩整体外形尺寸，避免安装时与周边结构产生干涉。这类小型动力单元在实际选型时，需要重点关注曲轴输出端的键槽尺寸、缸体安装孔位的分布，确保与搭载设备的安装位完全匹配，同时要预留足够的散热空间，不能将散热鳍片完全封闭在设备外壳内，否则会影响散热效率导致动力下降。从建模逻辑来看，所有运动件的配合间隙都按照实际工程公差预留，活塞与缸壁的间隙、连杆大小头的转动间隙都符合小型内燃机的常规设计参数，既不会因为间隙过大导致漏气泄压，也不会因为间隙过小出现热胀卡滞的问题。
