民用客机喷气式航空发动机外观结构

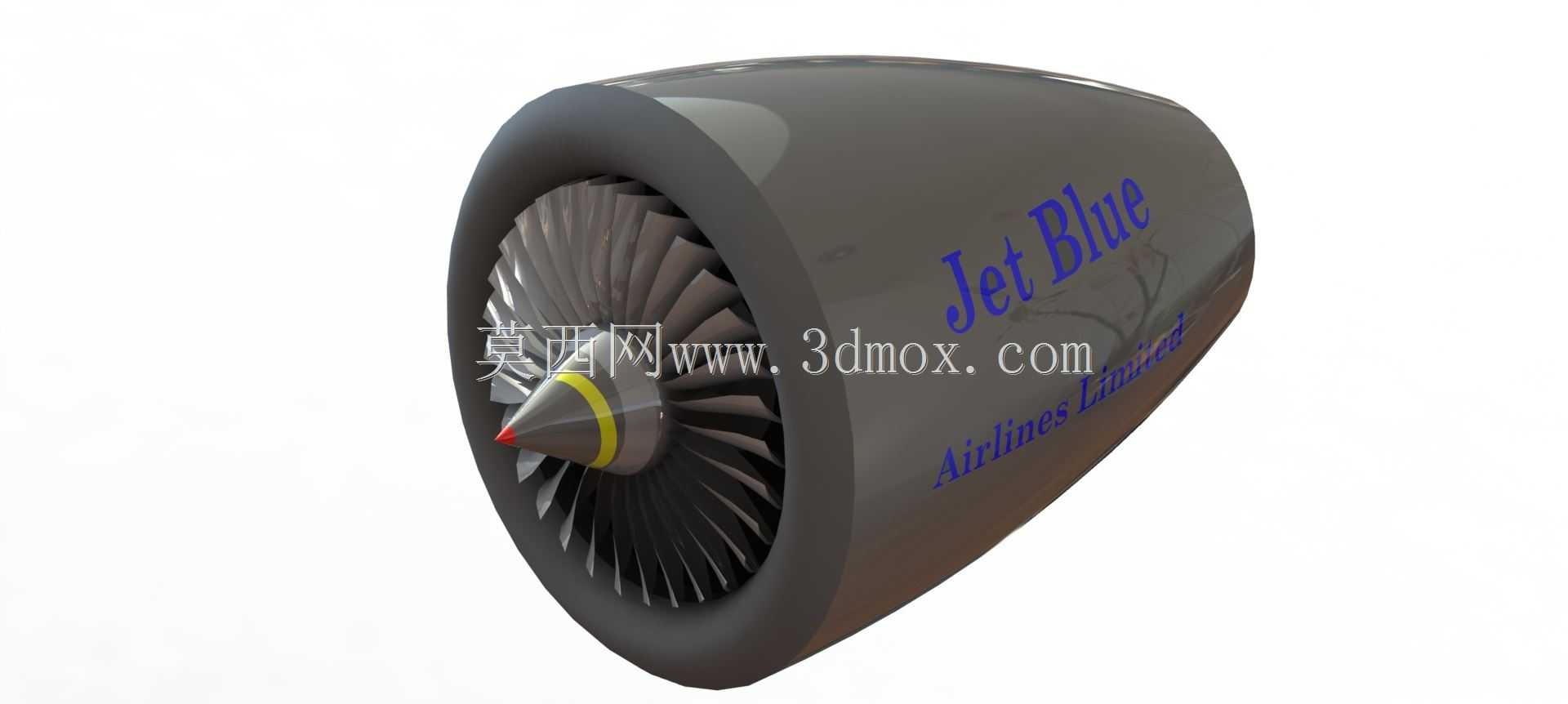

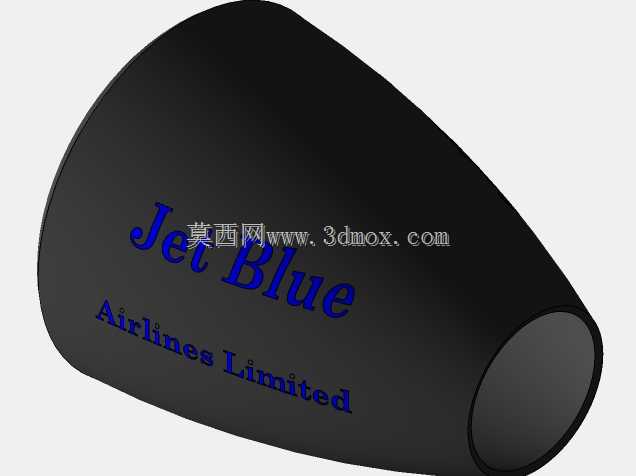

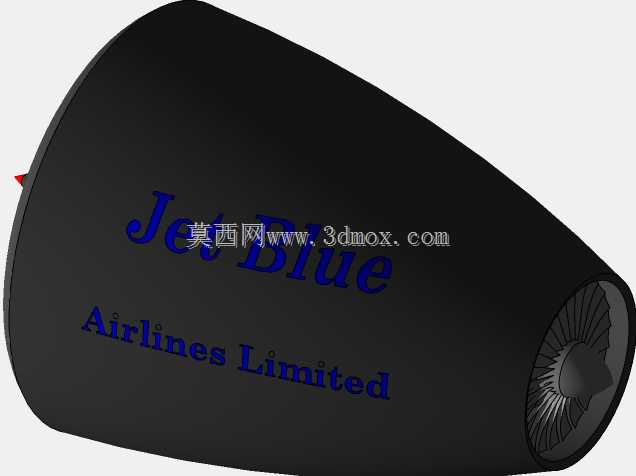

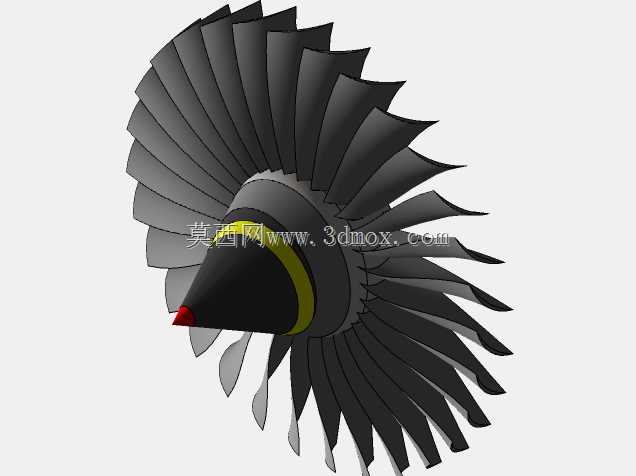

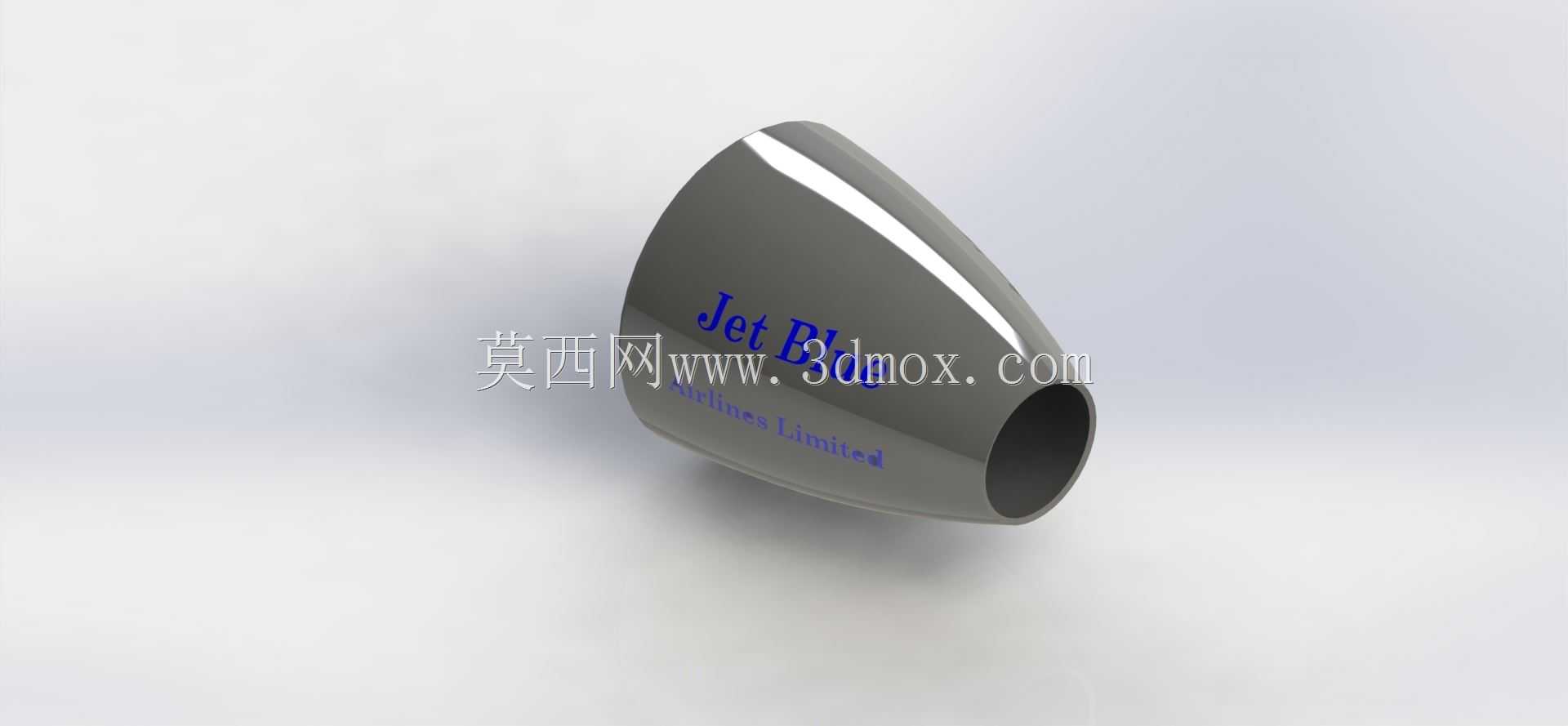

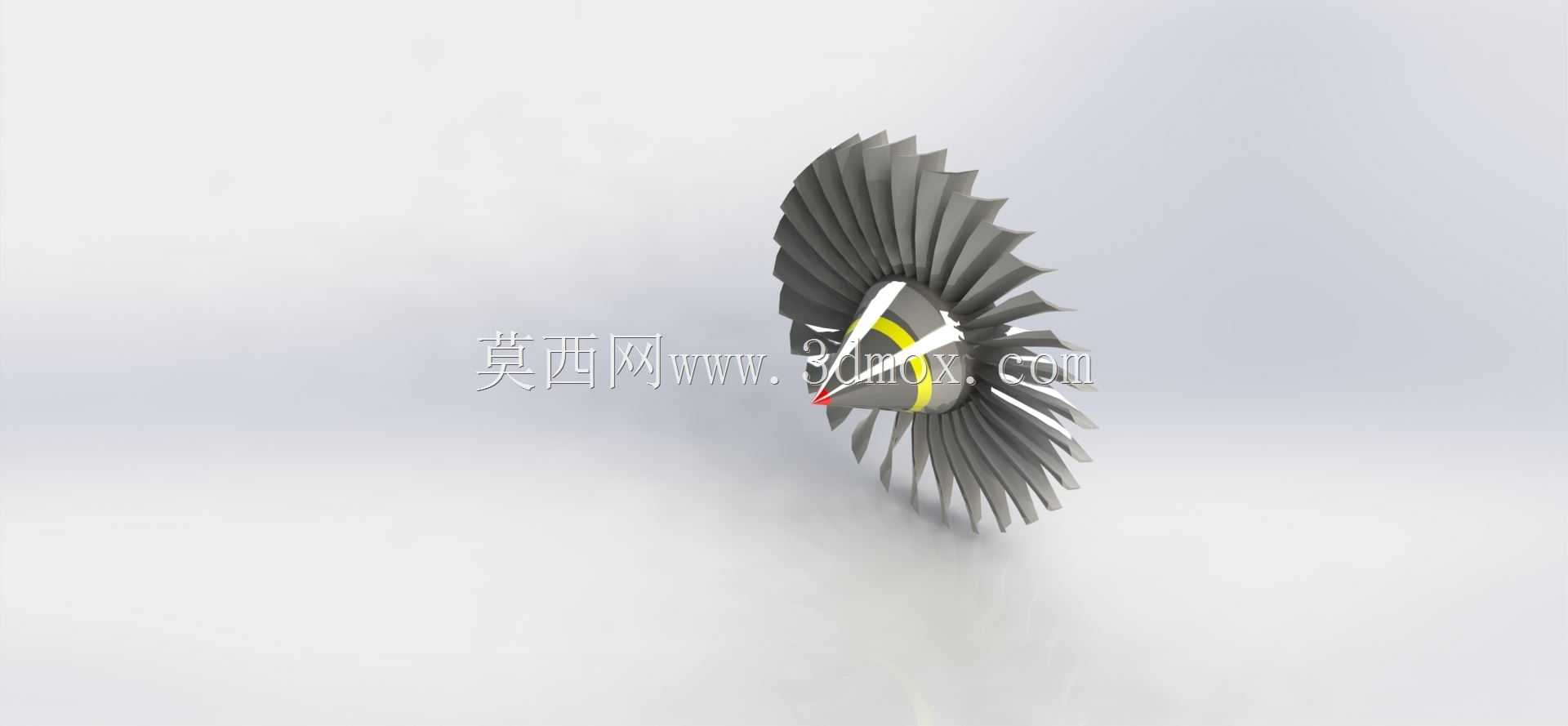

该模型还原的是大涵道比民用涡扇喷气发动机的前部核心外观结构，这类动力装置是当前干线民航客机的核心动力来源，主要承担飞行过程中的推力输出、引气供给等核心功能，适配150-250座级单通道窄体民用客机的动力安装需求。从结构设计逻辑来看，模型完整呈现了发动机进气整流罩、风扇叶片、进气锥三个核心前部部件的装配关系：进气整流罩采用流线型椭球曲面设计，曲面曲率沿轴向平滑过渡，可在高亚音速飞行状态下理顺进气道前方的来流方向，降低进气紊流对风扇叶片的冲击损耗，同时减少飞行过程中的气动阻力，整流罩外表面预留了航空公司标识的喷涂区域，和民航运营中的实际外观状态一致。前部的进气锥采用带黄环标识的尖头造型，锥尖的红色标识为地面勤务的安全警示标记，锥体曲面可将进入进气道的气流均匀导向周边的风扇叶片，避免进气道中心区域出现气流滞止区，提升风扇段的进气效率。环绕进气锥布置的宽弦风扇叶片采用三维扭转曲面造型，叶片型线沿叶高方向持续变化，叶根处厚度较大以满足离心载荷下的结构强度要求，叶尖处厚度较薄以优化气动效率，叶片安装角经过匹配设计，可在巡航转速下将大流量来流加速加压，为外涵道提供主要推力来源，同时为核心机提供压缩进气。从安装边界来看，该前部段的最大外径适配窄体客机机翼吊舱的安装尺寸，整流罩后端的对接端面为环形安装边，可与发动机风扇机匣的前段法兰精准对接，安装边的周向孔位布局匹配标准航空紧固件的排布间距，可满足地面维护时的快速拆装需求。在实际工程应用中，这类前部结构的曲面精度直接影响发动机的进气效率与噪声水平，建模过程中对各曲面的连续性做了对应处理，可用于航空类教学演示、机务培训的教具开发，也可作为民航类场景仿真、飞行器外观展示的配套部件使用，结构比例完全参照真实民用航发的尺寸比例还原，各部件的装配间隙符合实际工程中的公差配合要求，不存在结构干涉问题。
