轻量化载荷适配型电气安装固定支座

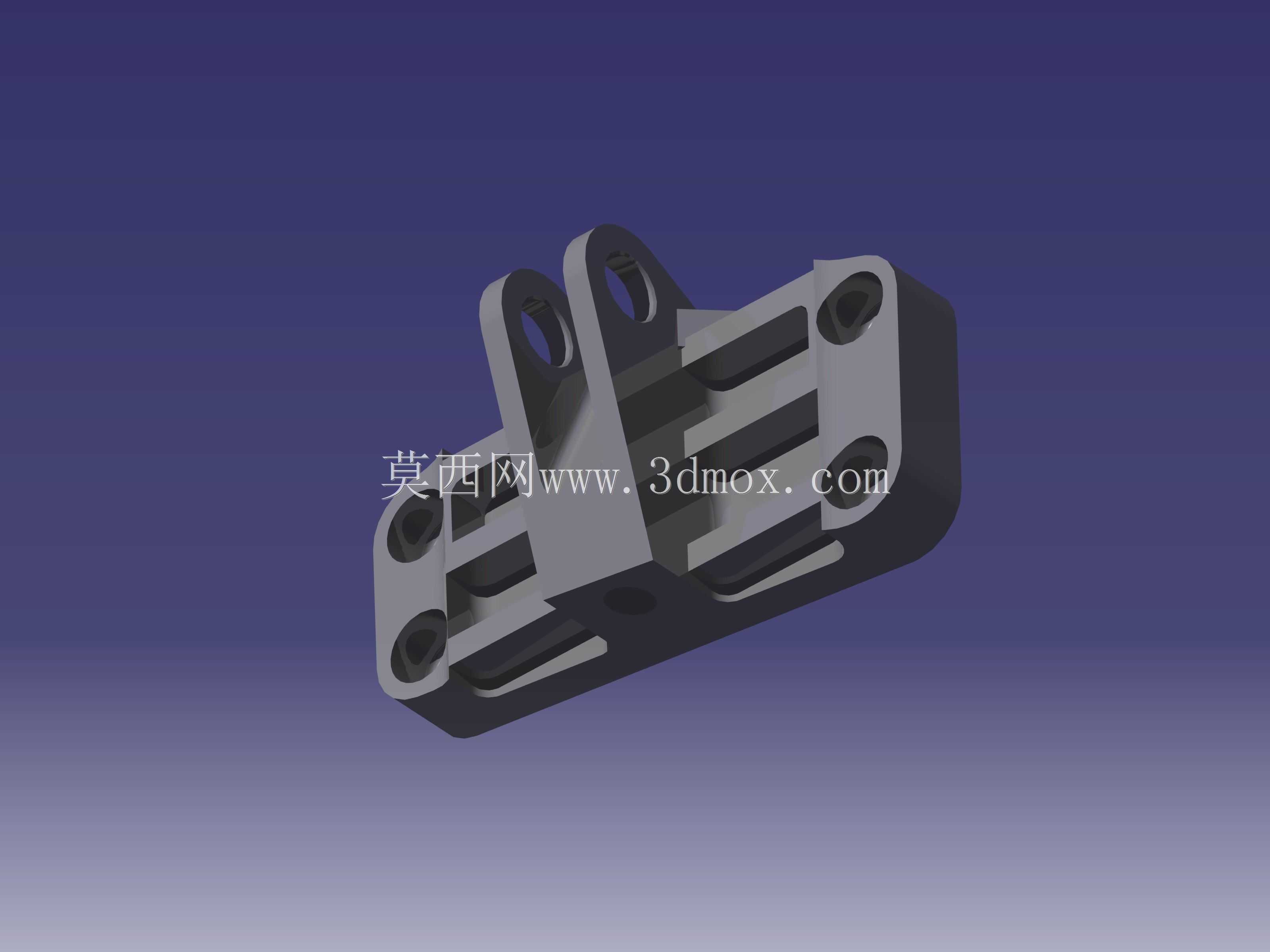

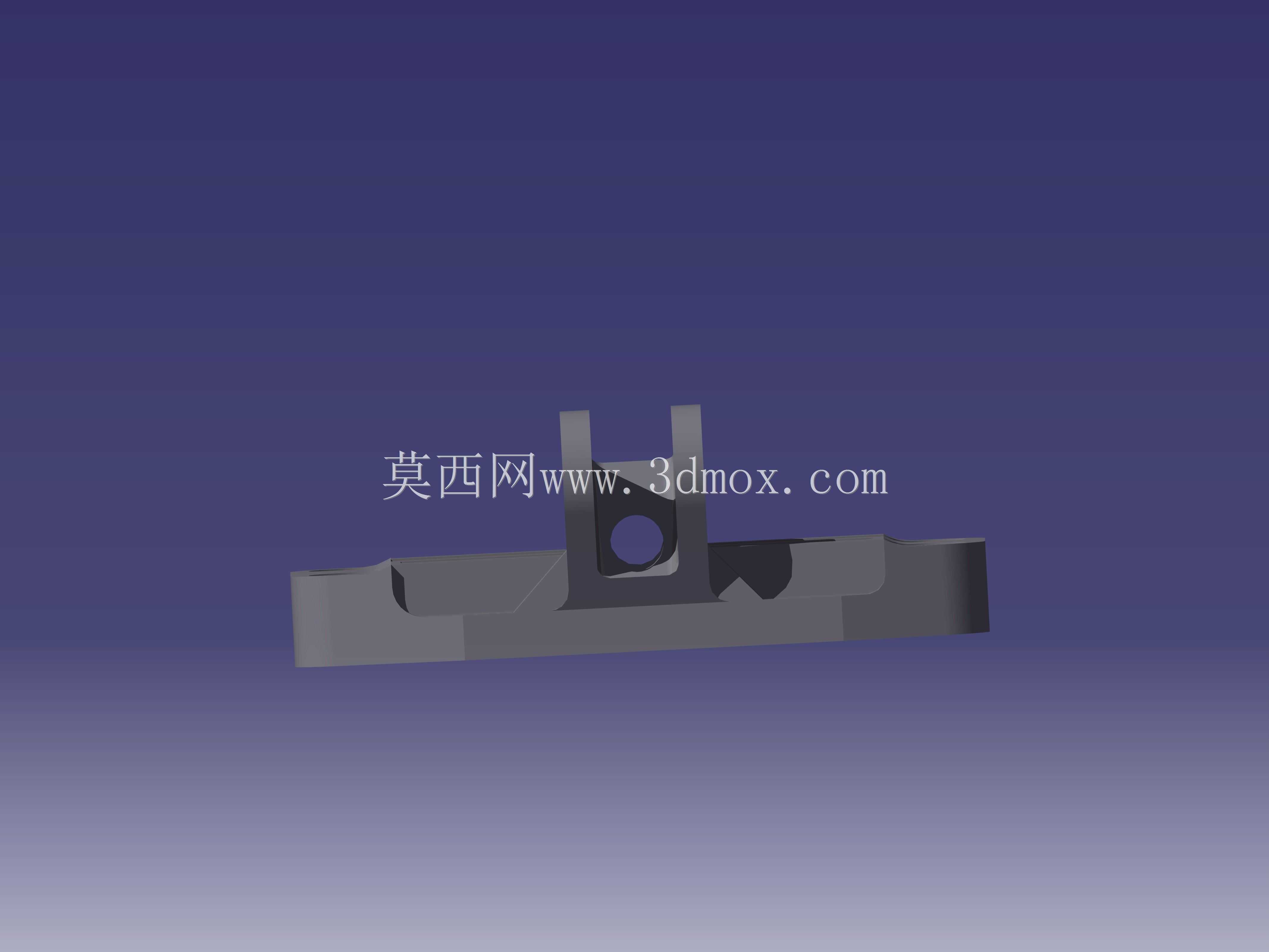

这款固定支座主要面向通用电气设备的安装固定场景，常见于工业控制柜内部元器件承托、自动化产线电气模块安装、小型机电设备的连接固定等工况，核心作用是为电气类功能部件提供稳定的安装基准，同时传递设备运行过程中产生的静载与小幅振动载荷，避免元器件因安装刚性不足出现移位、接线松脱等问题。从结构设计逻辑来看，设计阶段首先梳理了支座实际承载的载荷类型：包括上部安装部件的垂直静压力、设备启停时的瞬时冲击载荷、长期运行带来的交变振动载荷，在保证结构完整性的前提下做了系统性的减重优化。整体结构采用一体化块状基体设计，基体上分布多组贯通式安装孔位，孔位位置经过排布优化，既可以适配不同规格的电气模块安装孔距，也能通过螺栓连接实现支座与设备机架、安装面板的可靠固定；基体侧面开设多组规则的镂空槽，这些槽位并非随意开设，而是通过受力路径分析，在应力分布较低的非承载区域去除冗余材料，在不削弱整体抗弯、抗扭强度的前提下，大幅降低了支座自身重量，同时镂空结构也能为安装在支座上的电气部件提供一定的散热空间，减少热量积聚对电气元件寿命的影响。支座上部设置带铰接孔的凸耳结构，可实现与上部活动部件的铰接连接，满足部分需要小幅转动调节的电气部件安装需求，铰接孔的同轴度、孔壁粗糙度都按照通用机械安装标准设计，能适配常规规格的铰接销轴，减少转动过程中的卡滞、磨损问题。从安装边界来看，支座底部为平整安装面，可完全贴合标准工业安装面板、铝型材机架的安装平面，不需要额外加工适配面；整体外轮廓尺寸紧凑，不会占用过多柜内安装空间，安装孔位的间距符合通用电气安装的模数要求，可直接替换同类型传统实心支座，不需要改动原有安装布局。结构的壁厚经过梯度设计，承载区域的壁厚做了加厚处理，非承载区域的壁厚适当减薄，配合镂空结构实现强度与重量的平衡，所有棱边都做了倒角处理，避免安装过程中划伤操作人员、破坏线缆绝缘层，孔位边缘都做了沉头设计，螺栓安装后头部不会突出安装平面，不会干涉上部电气部件的安装。
