对称双样条曲线火箭头锥结构设计

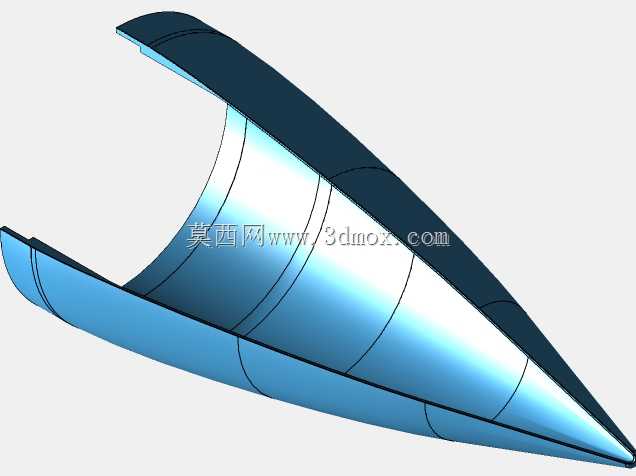

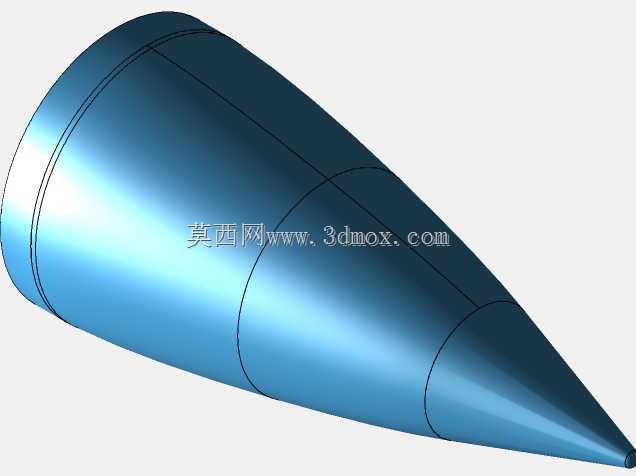

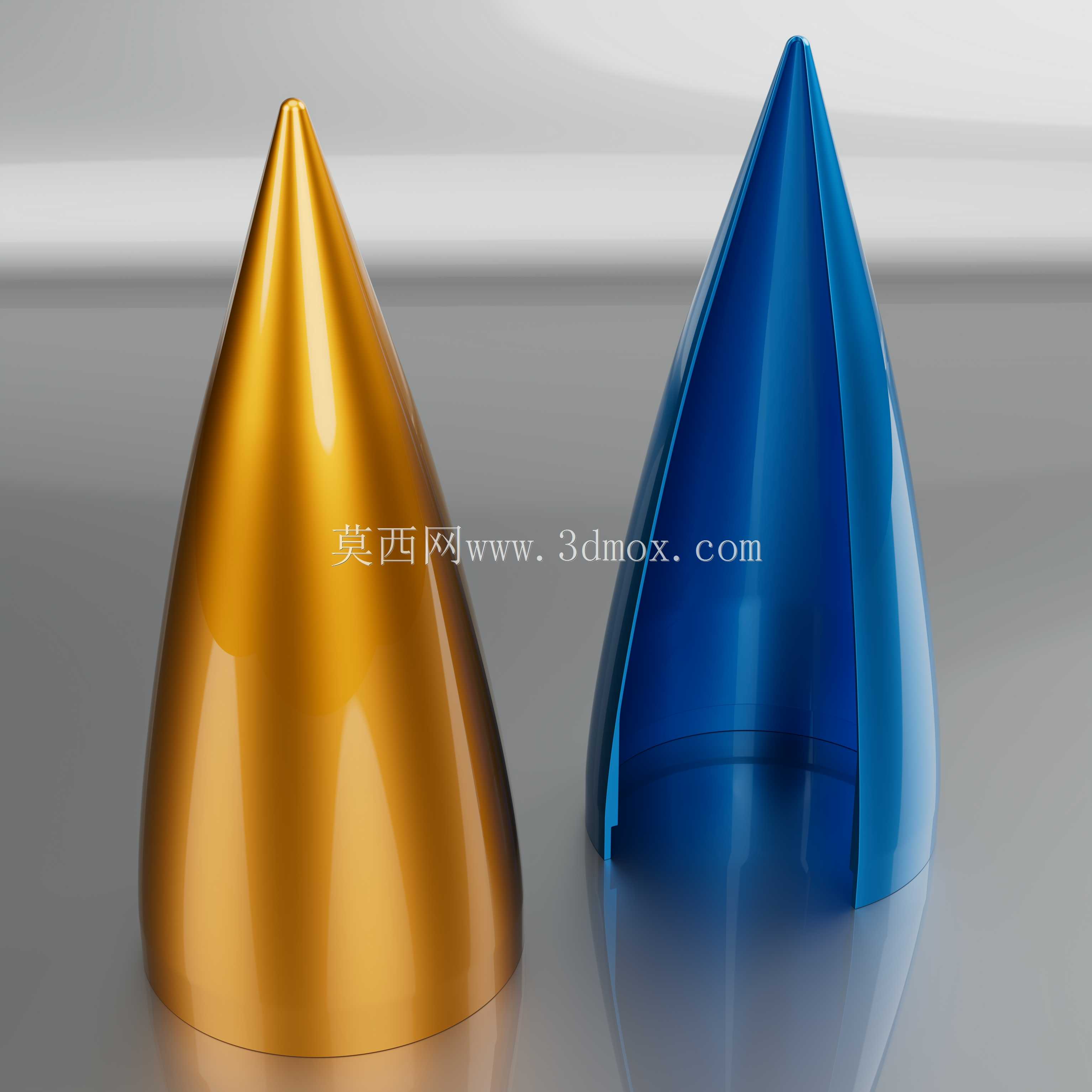

该头锥结构主要应用于火箭、战术导弹等高速飞行器的前端舱段，是飞行器气动外形的核心组成部件，直接决定飞行器高速飞行过程中的迎面气流疏导效率，同时承担前端防热、整流、内部探测器件舱体防护的实际功能。从实际工程应用场景来看，这类头锥需要适配不同直径的箭体/弹身连接接口，安装边界需匹配箭体前端的连接法兰尺寸，保证对接后同轴度偏差控制在气动设计允许范围内，避免飞行过程中出现额外的气动扰动。设计过程中采用对称双样条曲线作为外轮廓生成基准，没有采用传统的单一锥面或者纯球面端头设计，而是将锥形正截面的直线段轮廓与半球形尖端做了顺滑的曲率过渡，整个外表面不存在曲率突变的折角，能够有效降低高速飞行时的激波阻力，减少气流在头锥表面产生的紊流附着。从结构特性来看，该头锥为薄壁壳体结构，内部预留了足够的舱容空间，可以安装导引头、传感器等前端机载设备，壳体壁厚沿轴向做渐变处理，尖端区域壁厚适当增加以抵御飞行过程中可能遇到的雨滴、沙尘冲蚀，靠近连接端的壁厚则匹配连接结构的强度要求，在保证整体结构刚度的前提下尽可能降低结构自重，符合飞行器结构设计的轻量化原则。在实际建模过程中，轮廓曲线的曲率连续性是核心控制要点，需要反复校验样条曲线与半球端头、锥身段连接位置的G2连续性，避免曲面加工后出现肉眼可见的棱线，影响气动性能。安装接口位置设计有定位止口，与箭体连接时可以通过止口快速定位，保证头锥轴线与箭体轴线重合，连接法兰上的安装孔位采用均布设计，适配标准紧固件的安装尺寸，不需要额外做定制化连接件即可完成装配。这类头锥结构也可经过尺寸缩放后适配小型探空火箭、模型火箭、高速靶弹等不同场景的使用需求，外轮廓的样条参数可以根据实际飞行马赫数做针对性调整，在亚音速、跨音速飞行场景下都能获得稳定的气动表现，半球形尖端的设计也避免了纯尖锥端头容易在加工、转运过程中出现磕碰变形的问题，结构容错性更强，日常维护过程中不需要针对尖端做特殊的防护处理。
