喷气式航空发动机进气端叶轮结构

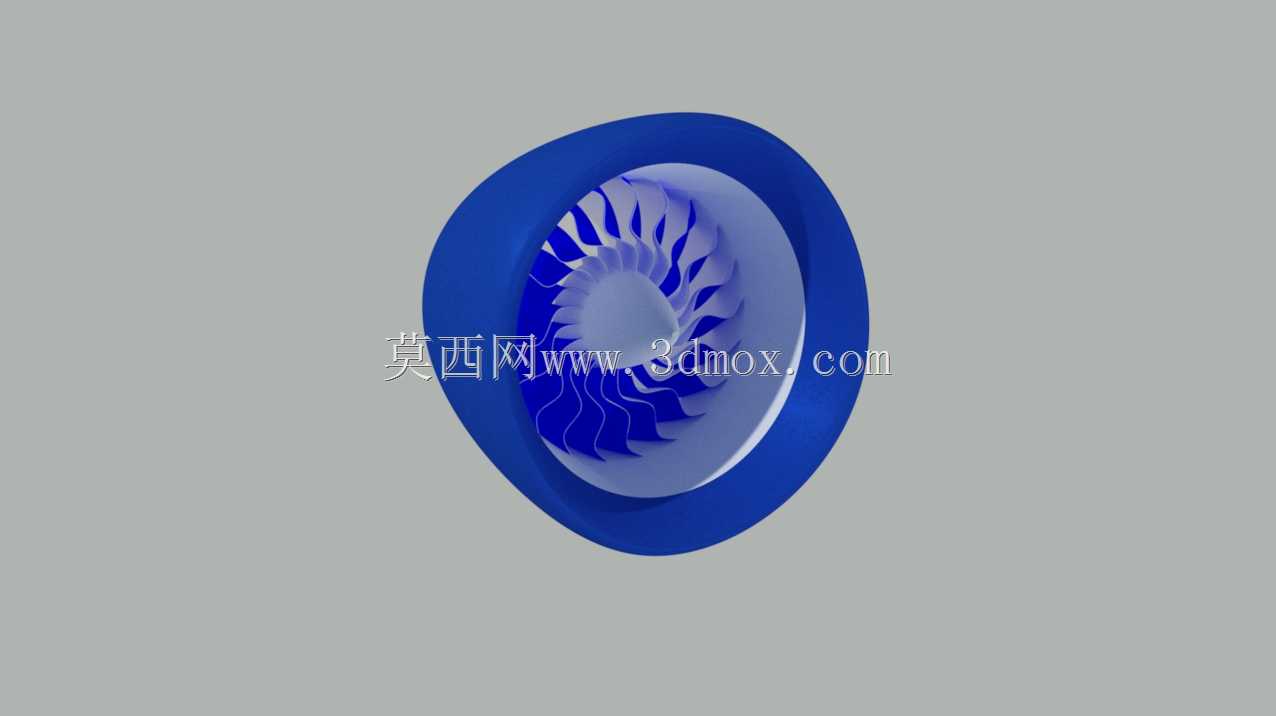

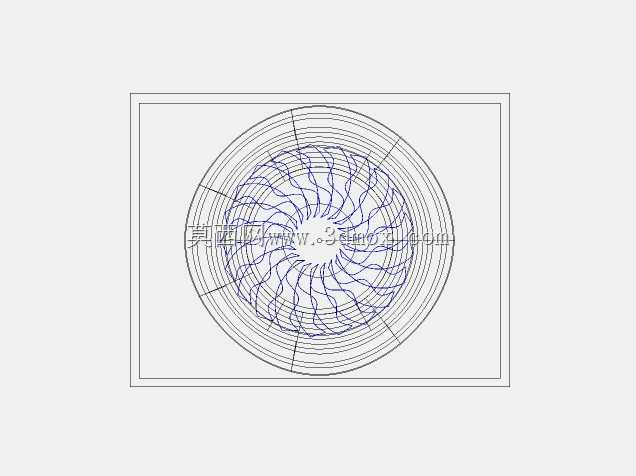

该结构对应航空喷气发动机的进气端核心叶轮组件，在实际工程应用中，这类部件是亚音速、跨音速飞行器动力单元的前端核心做功部件，主要承担进气导流、初步压缩来流空气的作用，为后续燃烧室的油气混合燃烧提供符合压力、流速要求的压缩空气，直接影响整台动力装置的推重比、燃烧效率与工作稳定性。从实际工况来看，这类叶轮结构需要在高转速、高来流冲击的环境下持续工作，设计过程中首先要匹配进气道的来流角度，叶片的翼型截面沿径向做渐变扭转，从叶根到叶顶的安装角逐步调整，避免不同半径位置的气流出现分离失速，保证不同飞行姿态下的进气压缩效率。结构设计上，轮盘与叶片采用一体化的曲面过渡衔接，减少应力集中点，叶型的前缘做小圆角处理，降低来流中的颗粒物对叶片前缘的冲蚀损耗，轮盘中心的安装孔位匹配主轴的配合公差，预留了轴向定位的台阶面，安装时可以直接与主轴轴肩贴合，通过端面锁紧结构实现轴向固定，径向配合采用过渡配合保证同轴度，避免高转速下出现动平衡超标问题。外形尺寸方面，该叶轮的外轮廓与进气道内壁预留了均匀的径向间隙，既避免工作状态下热膨胀导致叶尖与机匣刮蹭，又能减少叶尖漏气损失，提升压缩效率，整体轴向长度匹配前端整流罩与后端压气机级的安装间距，不需要额外调整周边结构的安装边界就可以完成级间装配。在实际的教学与结构验证场景中，这类简化的叶轮结构可以直观展示喷气发动机进气端的气流走向、叶片排布逻辑，帮助结构设计从业者理解航空动力部件的曲面建模思路，掌握叶型扭转、轮盘过渡结构的设计要点，也可以作为动力装置原理演示的具象化载体，清晰呈现进气压缩环节的核心结构形态。建模过程中重点还原了叶片的层叠排布逻辑、轮盘的环形曲面形态，省略了实际产品中的冷却孔、密封槽等细碎工艺结构，保留核心的外形与安装配合特征，既能够满足结构展示、原理演示的需求，也可以作为同类动力部件设计的参考基础，帮助设计人员快速把握这类叶轮结构的整体比例与关键配合尺寸，减少前期方案阶段的建模工作量。
