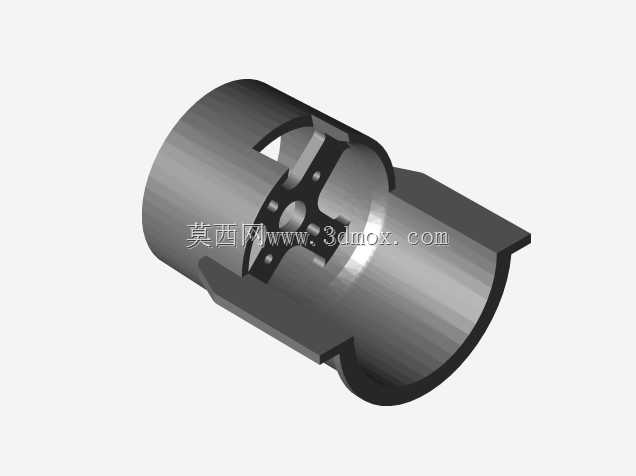

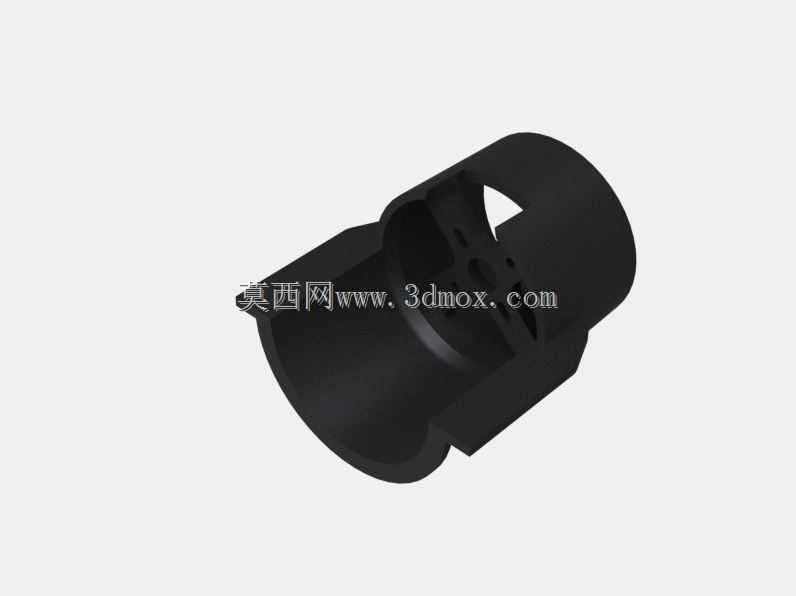

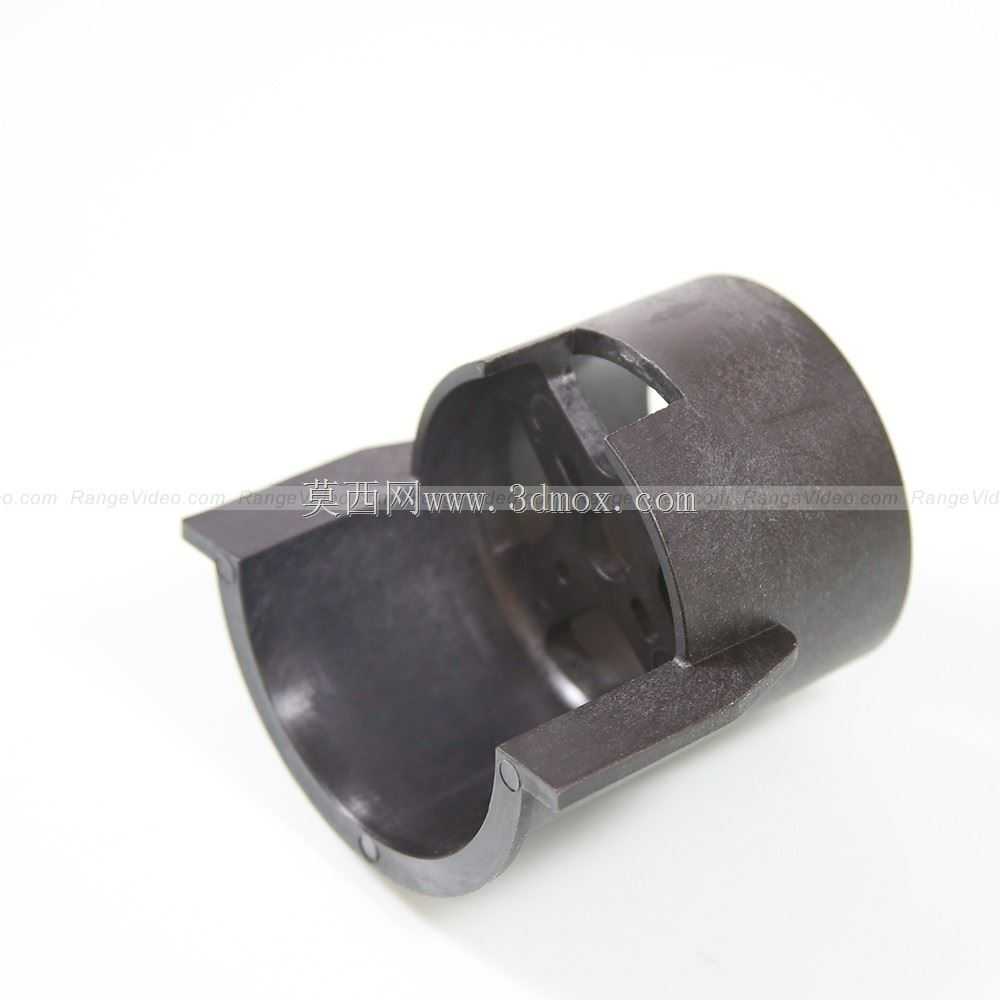

小型涡喷发动机安装固定支架结构

这类支架主要配套小型涡喷类动力单元使用，常见于航模动力改装、小型试验类喷气动力台架、微型无人喷气飞行器的动力舱装配场景，核心作用是为筒状结构的喷气发动机提供稳定的安装基准，同时隔绝发动机工作时的振动传递，避免动力运行过程中出现同轴度偏移、连接松脱等问题。从结构设计来看，整体采用半包络式筒状承托结构，主体贴合发动机圆柱外壁的弧面做了适配性的内凹轮廓，不需要额外加装衬垫就能实现与发动机壳体的大面接触，相比传统的两点式抱箍结构，接触面积提升后能有效降低局部应力集中，即使发动机持续运行产生高频振动，也不会在接触面出现压痕或者滑移。支架两侧延伸出的带安装孔凸台，是与设备基体或者机身承力结构连接的接口，凸台位置做了局部加厚处理，安装孔的孔位公差按照IT7级精度设计，既可以保证装配时的定位精度，也能在螺栓锁紧后提供足够的压紧力，避免长期受振动影响出现螺栓松动。设计过程中优先考虑了安装边界的适配性，整体外轮廓没有超出发动机本体的最大径向尺寸，不会额外增加动力段的迎风面积，对于航空类应用场景来说，能尽可能减少不必要的气动阻力。内部的镂空加强筋结构，是在保证整体结构强度的前提下做的轻量化处理，筋板的走向沿着振动传递的路径布置，既能提升支架整体的抗扭刚度，也能减少不必要的材料冗余，降低整体自重。支架的两端开口分别对应发动机的进气端与排气端方向，靠近排气侧的结构做了避空缺口，避免高温排气直接冲刷支架本体，预留的间隙也能满足发动机工作时的热膨胀需求，不会因为热胀冷缩导致结构卡滞。在实际装配场景中，这类支架不需要复杂的辅助工装就能完成定位，只需要将发动机嵌入支架的承托内腔，对齐侧面的固定点位完成锁紧，再通过支架外侧的安装凸台与主体结构连接即可，装配流程简单，后期维护时拆解也十分方便，不需要对周边其他部件做大规模拆卸就能完成发动机的更换或者检修。结构的受力分析阶段，已经针对发动机工作时的轴向推力、径向振动载荷做了仿真验证，各个连接点位的载荷分布均匀，不会出现局部应力超过材料屈服强度的情况，能够满足长时间持续运行的结构强度要求。
