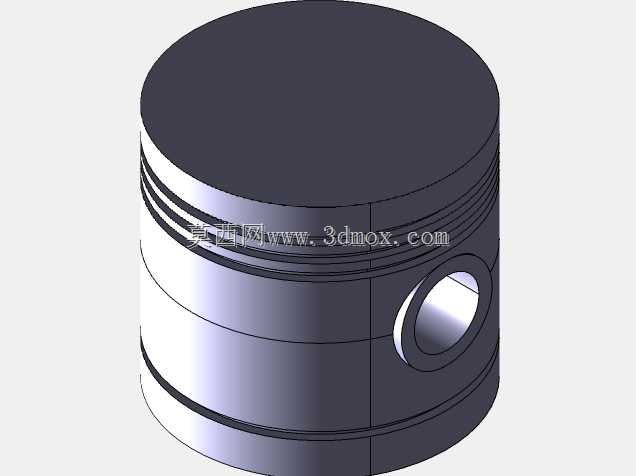

内燃机用活塞结构三维设计模型

活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，在车用发动机、小型通用动力机组、工程机械动力单元等场景中承担着将燃烧压力转化为曲轴旋转扭矩的关键作用。该活塞模型的设计围绕实际工况下的受力、散热、密封需求展开，头部预留的多道环槽结构，用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧引发积碳问题。活塞销孔采用同轴高精度设计，用于安装活塞销实现与连杆的铰接，销孔位置经过受力校核，能够将活塞顶部承受的爆发压力均匀传递至连杆机构，避免局部应力集中导致的销座开裂问题。从外形尺寸来看，活塞外径与对应气缸内径保持严格的配合公差，裙部设计为微椭圆结构，补偿热态下的膨胀变形量，保证冷态下不卡滞、热态下无过大敲击异响，活塞总高度匹配对应机型的行程参数，确保在上止点、下止点位置时与气缸盖、曲轴平衡块不存在运动干涉。设计过程中优先考虑了热负荷分布特性，顶部平面直接接触高温燃气，壁厚设计兼顾结构强度与散热效率，环槽区域的尺寸精度直接影响密封环的工作寿命，槽宽公差控制在适配活塞环的标准范围内，避免环组卡滞或密封失效。活塞外圆的型线设计结合了往复运动中的侧压力变化，裙部表面预留了润滑涂层的安装空间，降低与气缸壁的摩擦损耗。该模型完整还原了活塞的所有结构细节，可用于内燃机结构教学、动力系统装配仿真、零部件受力分析等场景，建模过程中严格遵循机械设计手册中活塞的相关设计规范，各特征之间的几何关系完全符合实际加工与装配要求，不存在结构干涉或不符合工艺逻辑的设计缺陷，能够直接导入装配环境完成与连杆、曲轴、气缸套等部件的虚拟装配，验证动力单元的运动行程与配合间隙是否符合设计要求。
