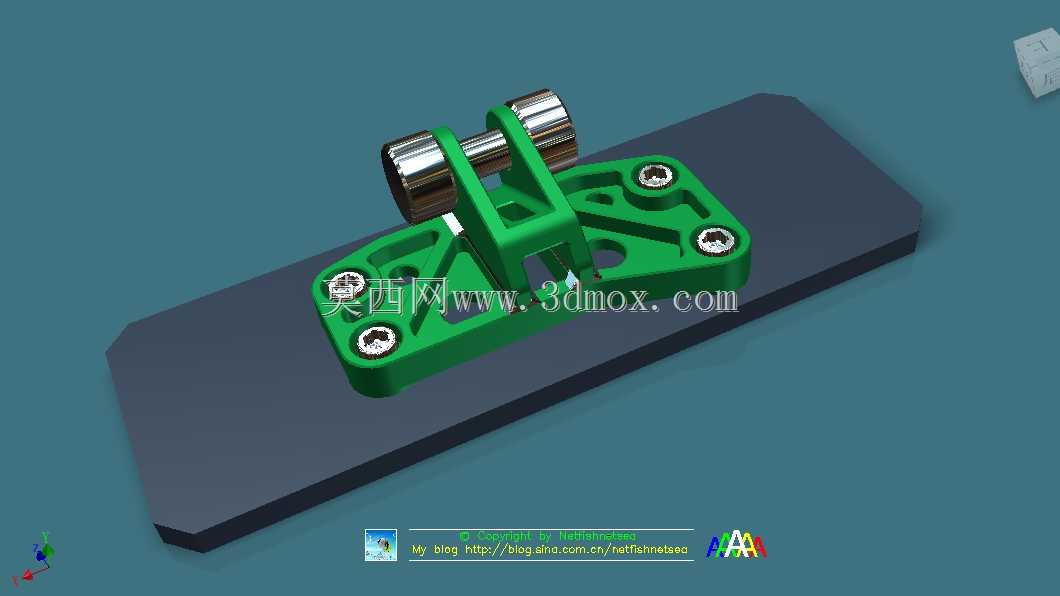

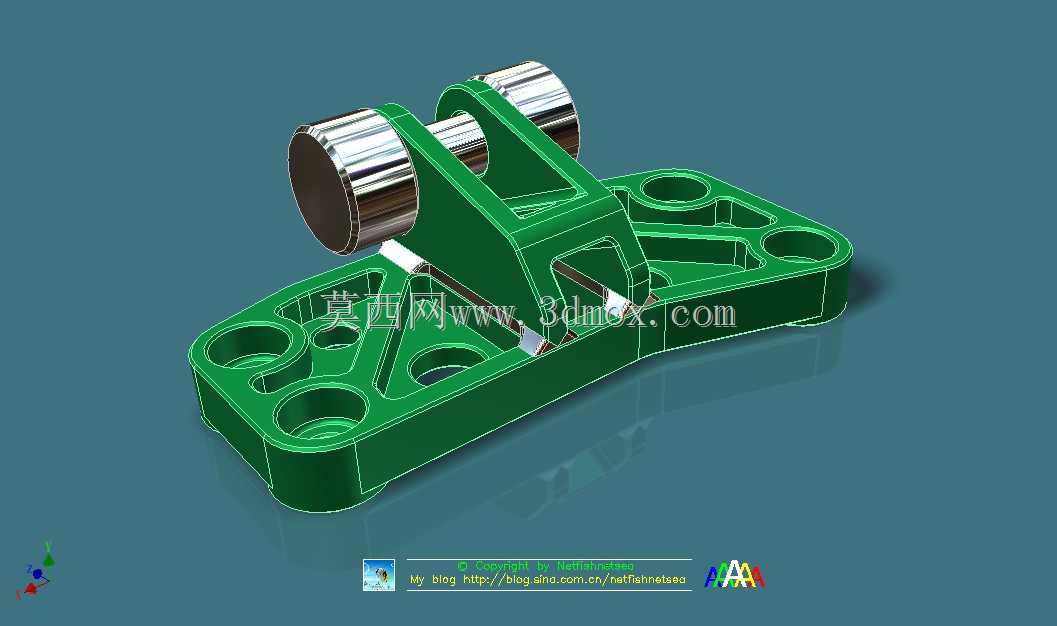

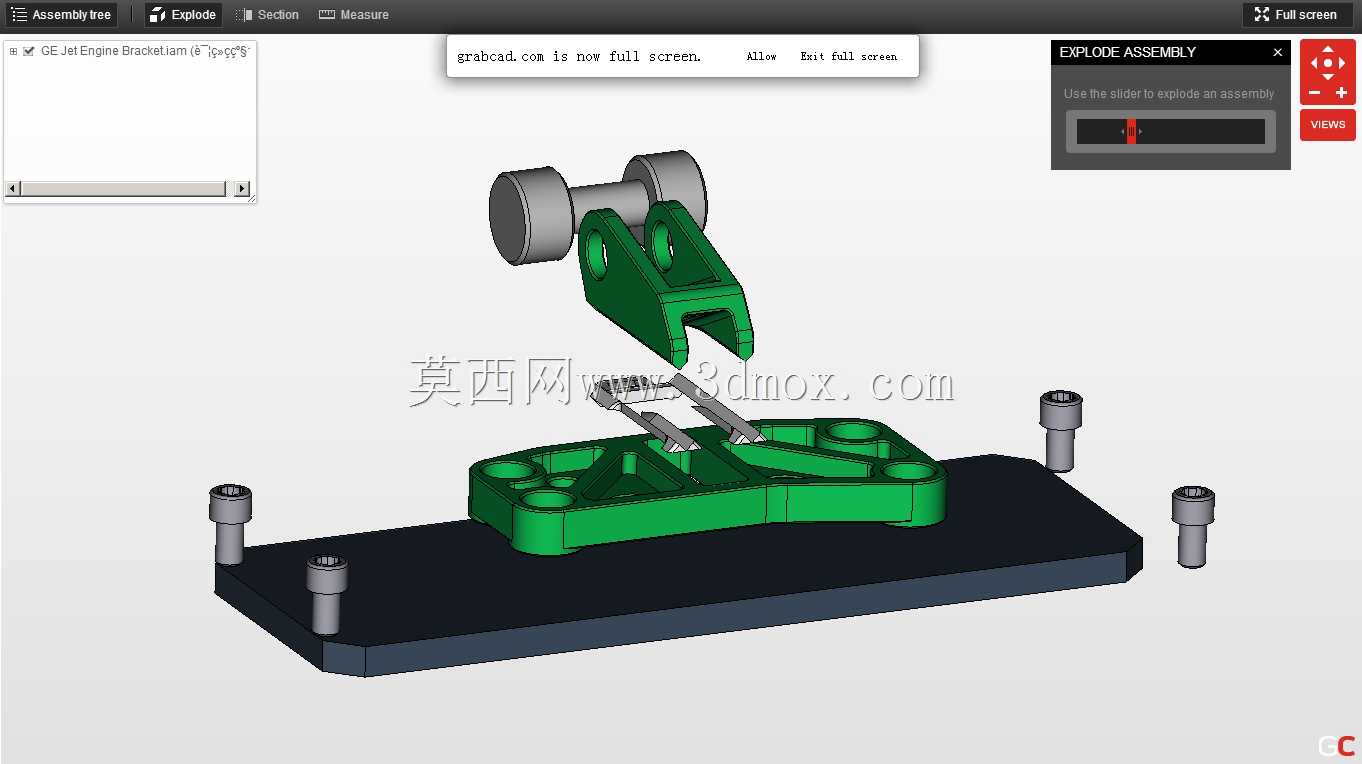

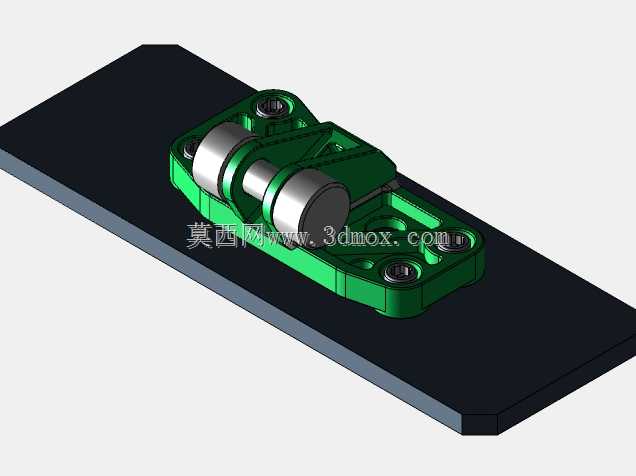

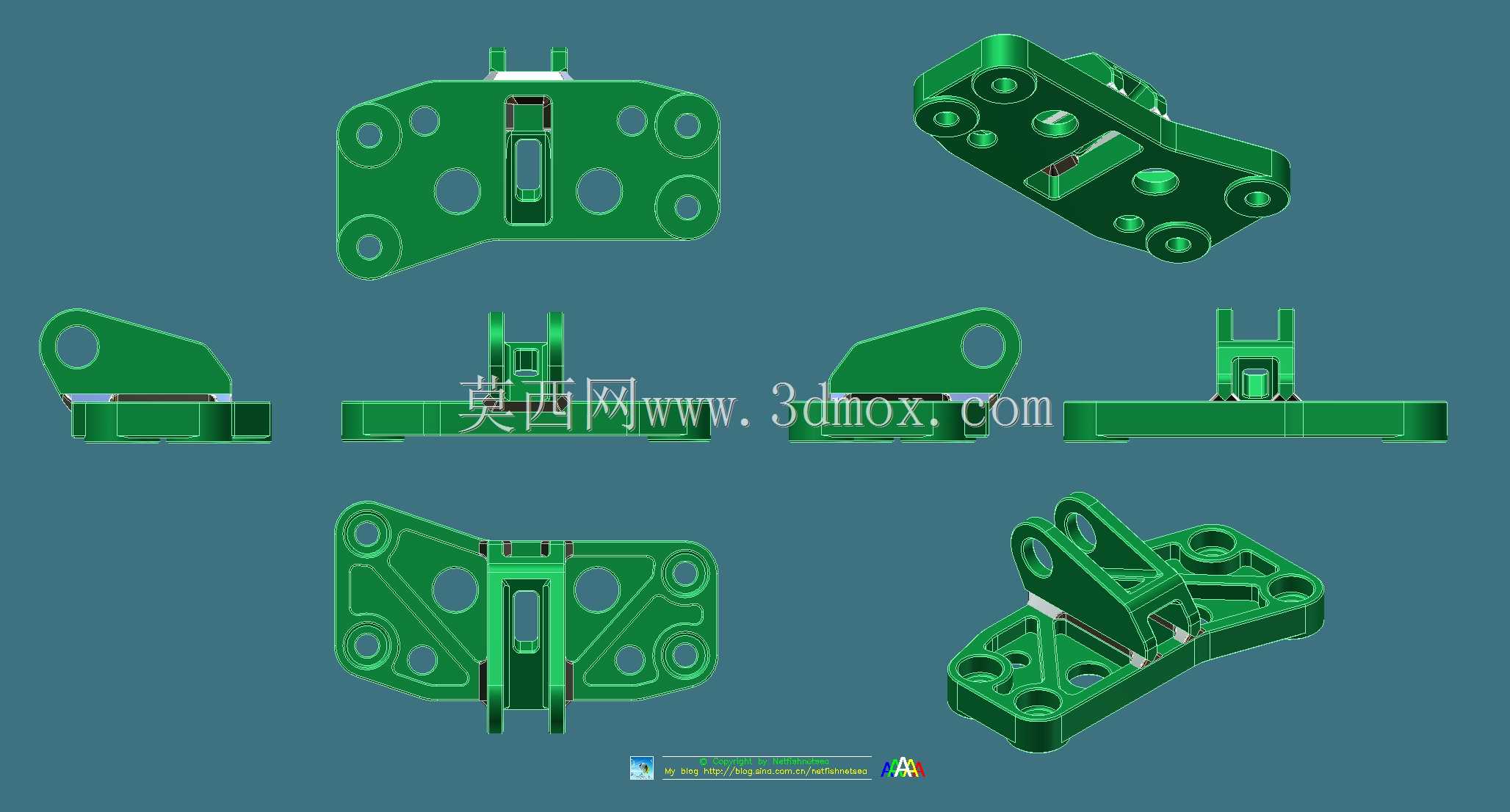

GE喷气发动机焊接式安装支架结构

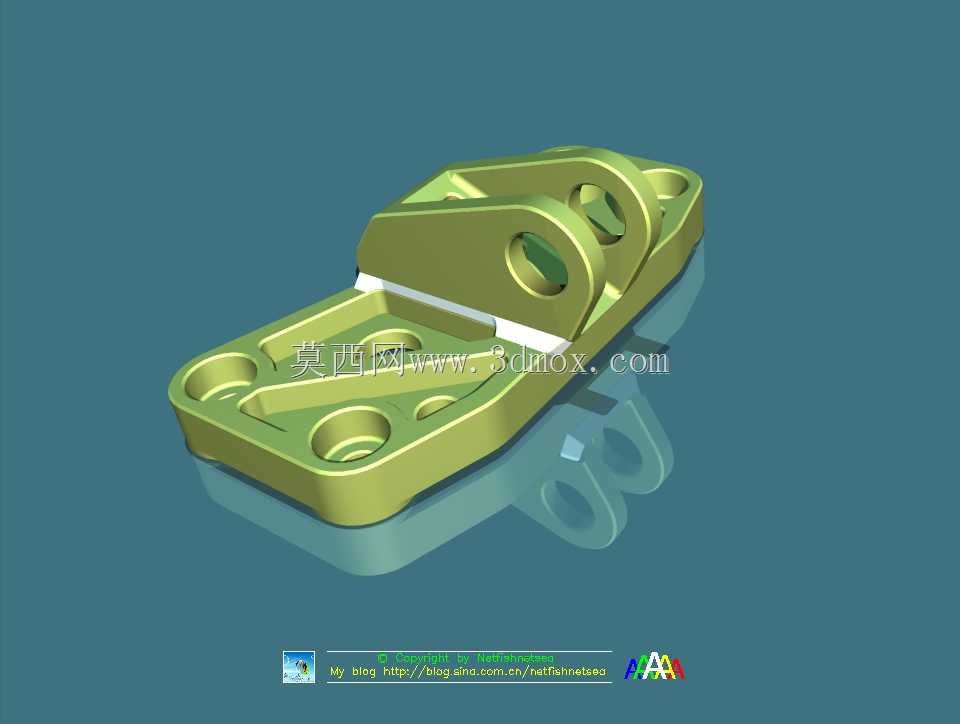

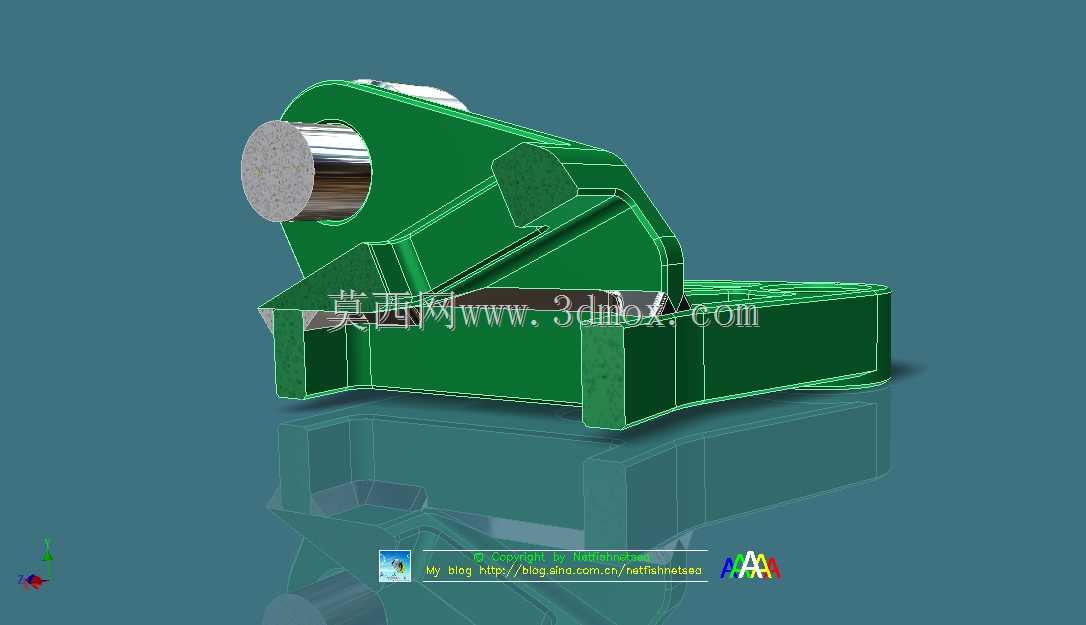

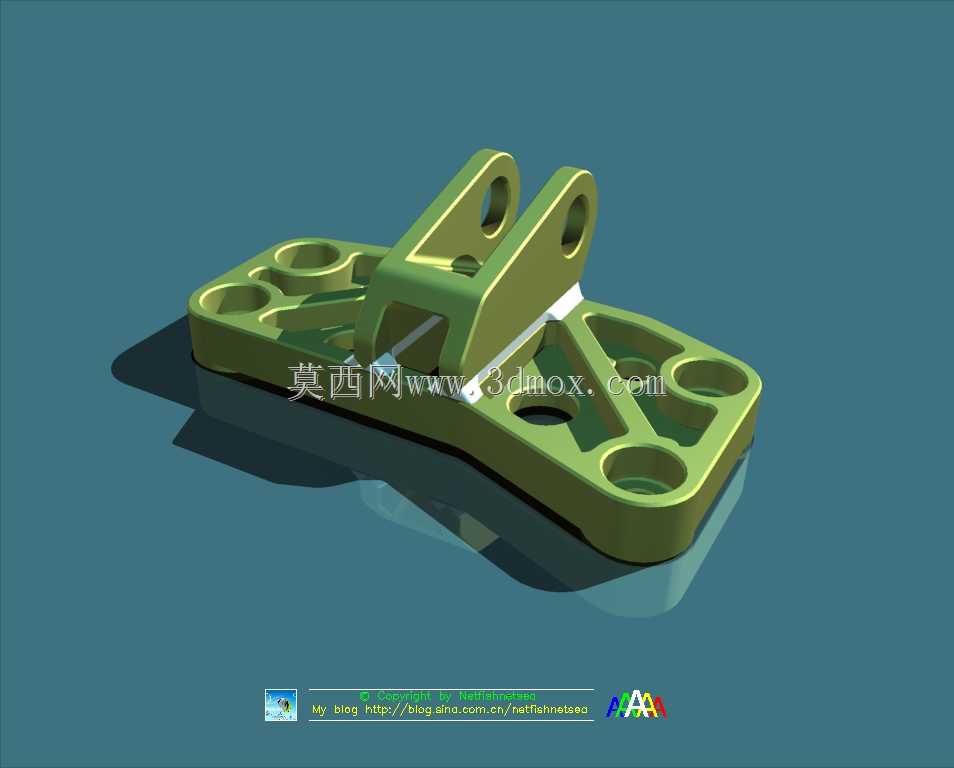

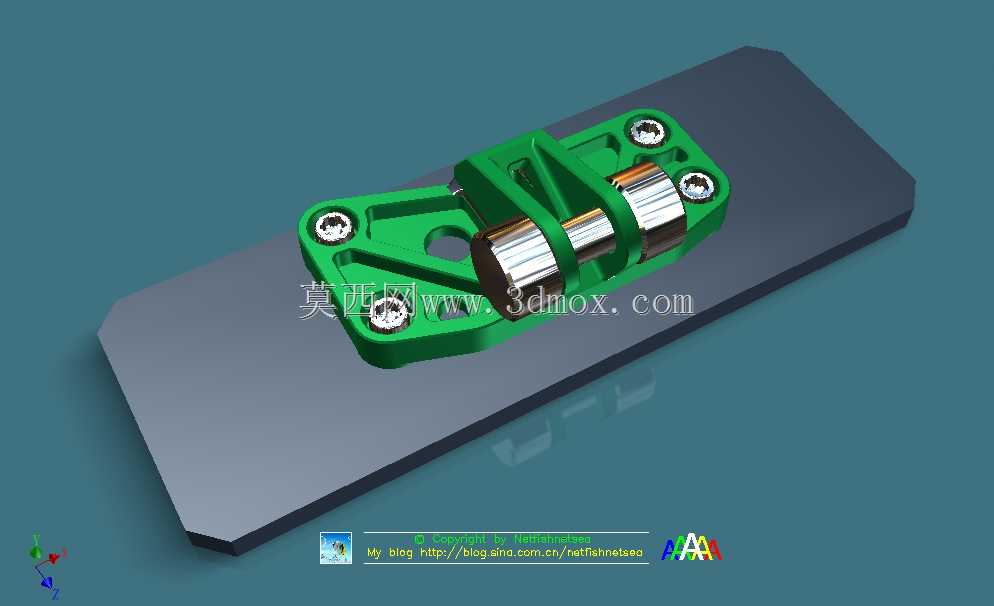

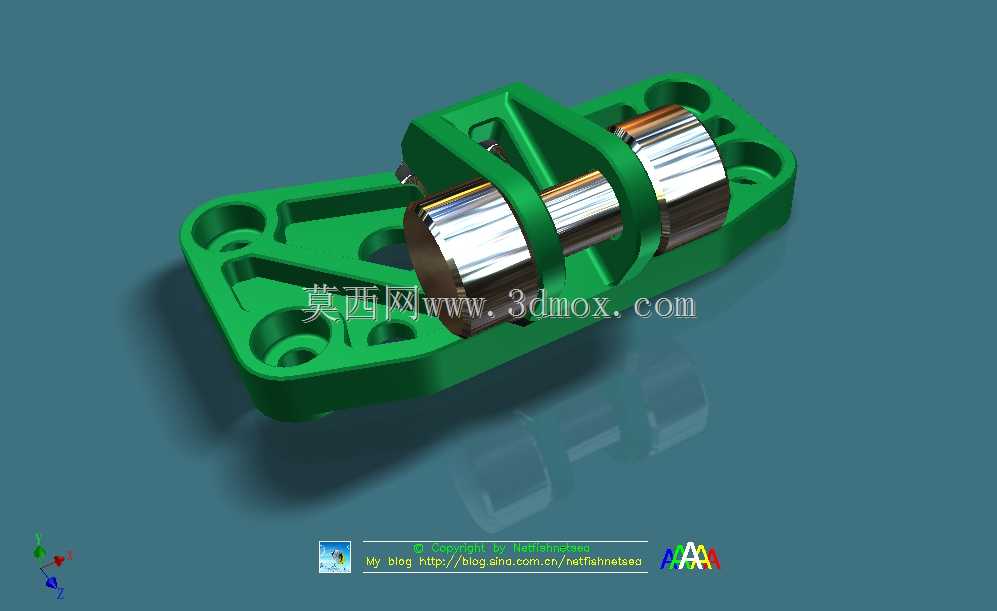

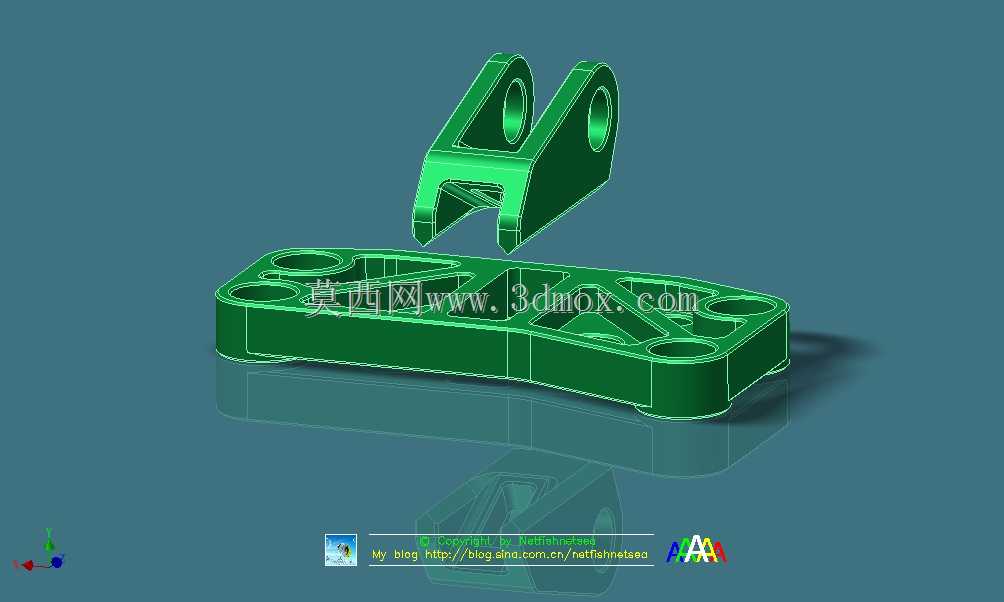

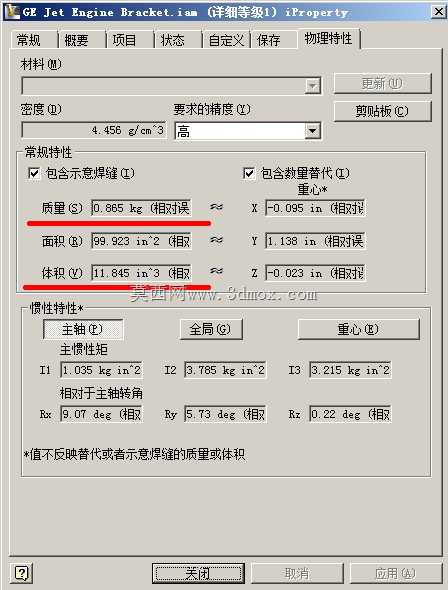

该支架作为喷气发动机的配套承力安装构件，主要应用于航空动力系统的装配场景，承担发动机本体与安装基体之间的载荷传递作用，既要承受发动机运行过程中产生的振动载荷、推力载荷，也要适配不同工况下的热变形补偿需求，避免应力集中导致的结构失效。从结构组成来看，该支架采用焊接拼接形式，由两个独立加工的构件组焊而成，这种分件加工再焊接的设计思路，一方面降低了复杂异形结构的整体加工难度，减少整块坯料加工的材料浪费，另一方面也可以针对不同受力部位选用适配的材料，在承力关键区域提升材料性能，在非承力区域控制整体重量。支架底部设置有多个带沉孔的安装位，可通过螺栓与安装基座实现刚性连接，沉孔设计能够保证螺栓安装后端面不突出支架表面，避免与周边其他部件产生运动干涉，安装孔的位置度公差经过严格校核，可保证装配时的定位精度，减少现场配装的调整工作量。上部的铰接耳座带有同轴销孔，用于与发动机侧的安装吊点配合，销孔的内径尺寸与配合销轴采用间隙配合公差，既可以保证装配时的顺利穿装，也能预留微小的活动余量，抵消发动机运行时的微幅振动位移，避免刚性连接带来的疲劳损伤。整体外形采用流线型过渡设计，所有棱边均做了圆角处理，没有尖锐的应力集中角，这种设计可以有效降低焊接后的应力集中系数，提升构件的疲劳寿命，同时也能减少航空场景下的空气阻力影响。在安装边界上，支架的底部安装面平面度有严格要求，保证与基座贴合时的接触面积达标，避免局部压强过大导致的连接松动，上部耳座的销孔轴线与底部安装面的平行度经过精准控制，保证发动机安装后姿态符合设计要求，不会出现偏载情况。焊接部位采用坡口焊接设计，焊后需要做去应力处理，避免焊接残余应力在长期振动工况下导致焊缝开裂，支架整体的重量控制在合理区间，在保证结构强度满足载荷要求的前提下，尽可能做了轻量化的镂空设计，去除非承力区域的多余材料，既降低了整体自重，也减少了材料成本。
