六缸径向发动机全套零件结构设计

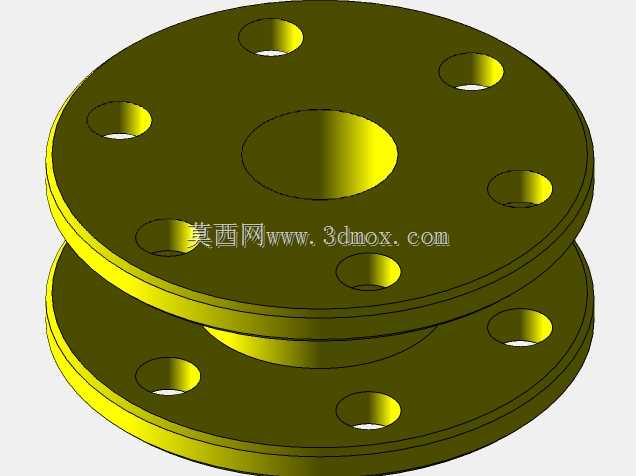

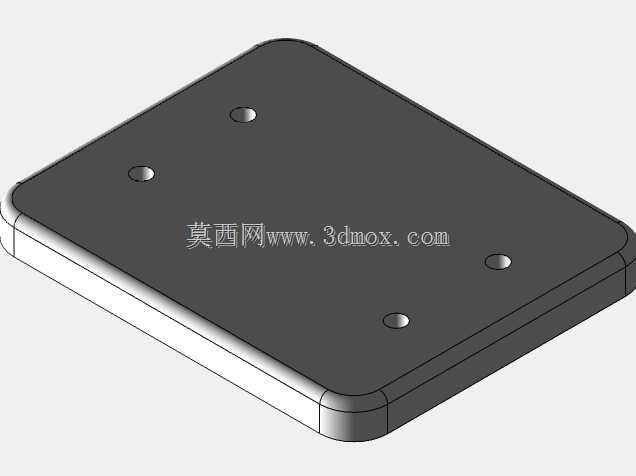

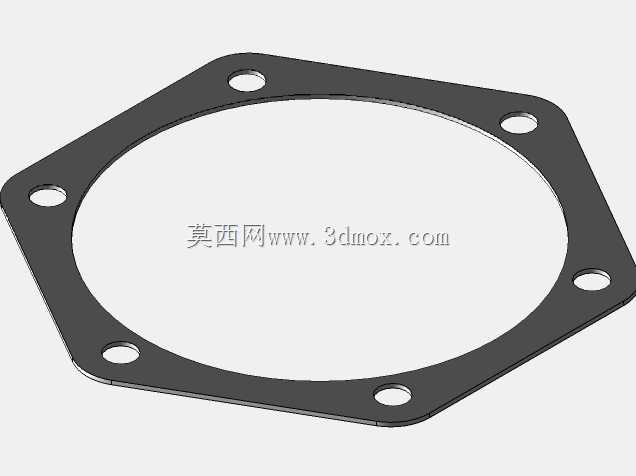

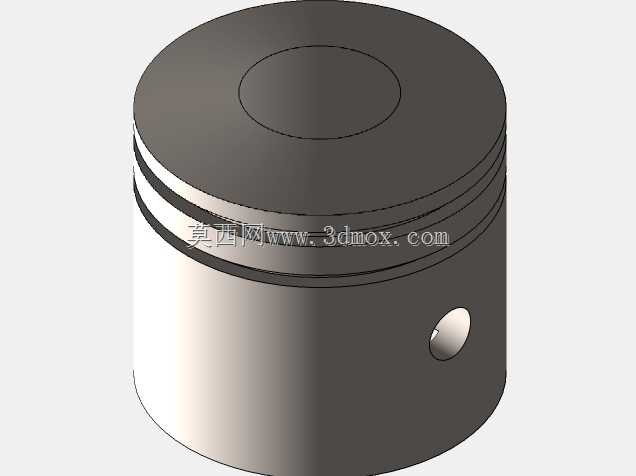

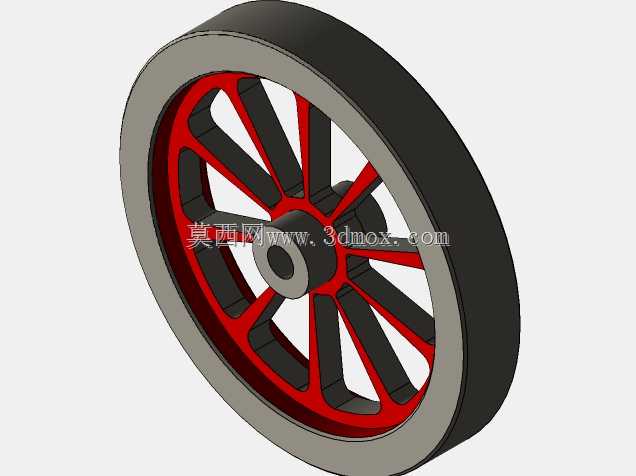

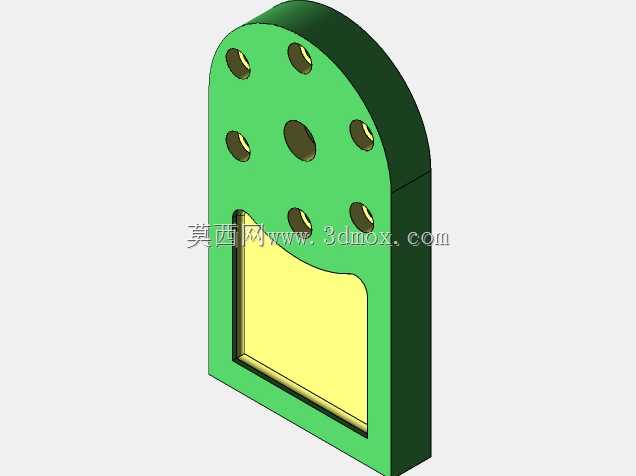

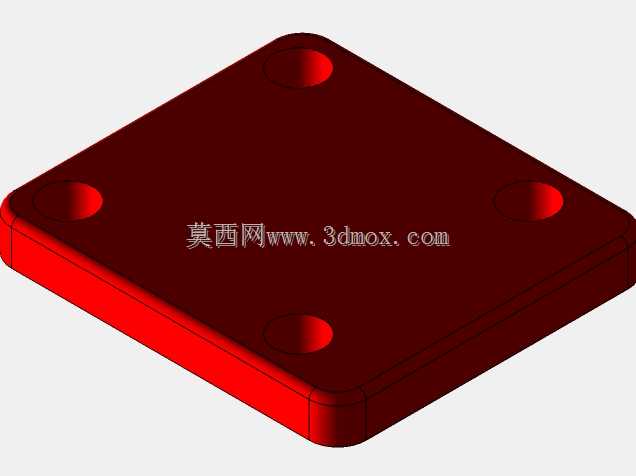

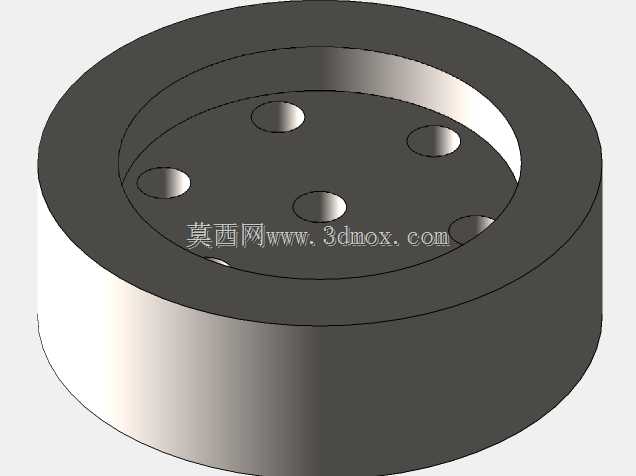

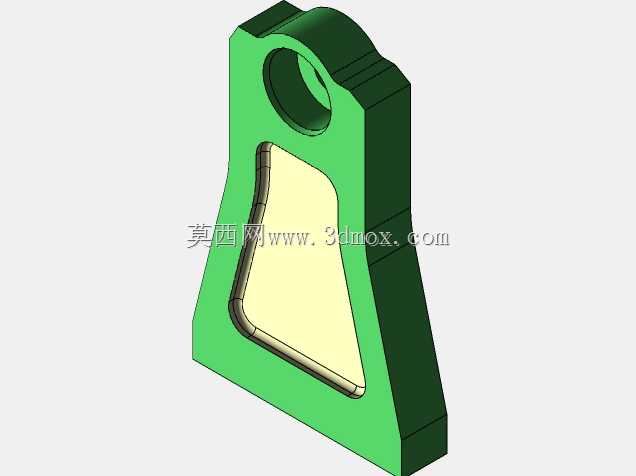

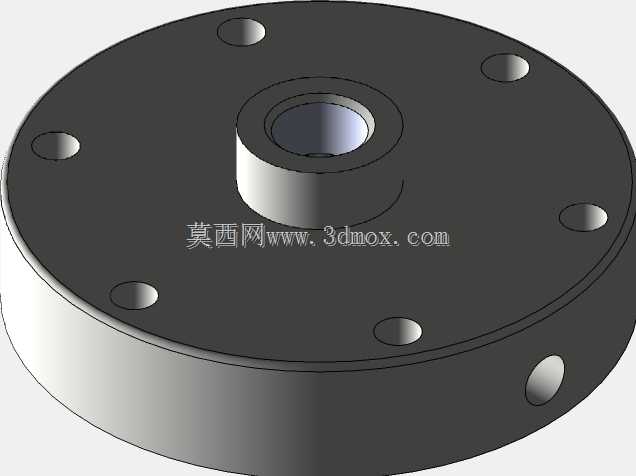

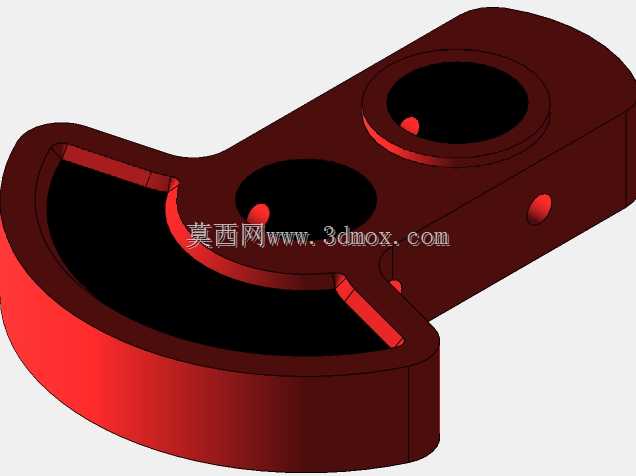

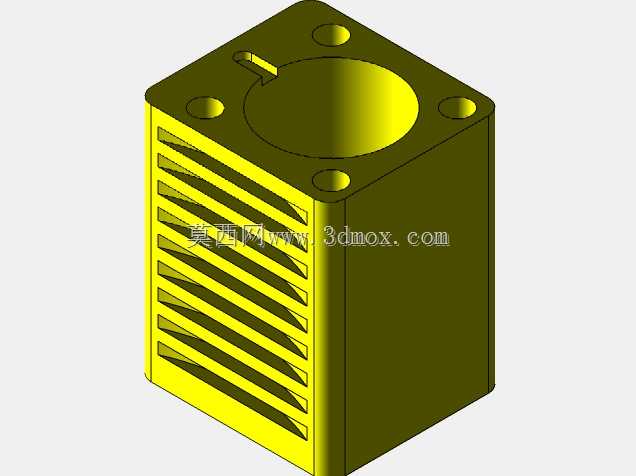

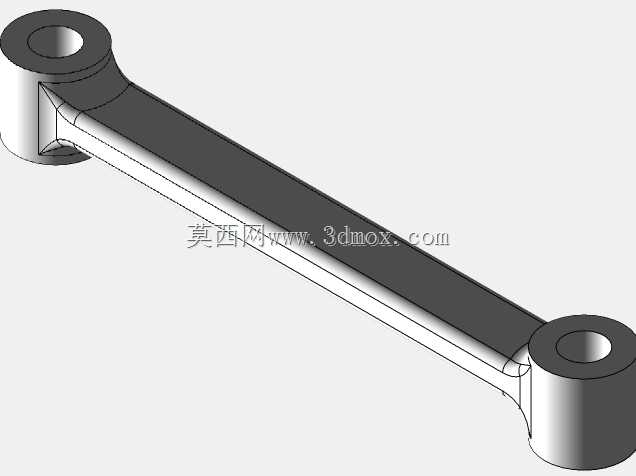

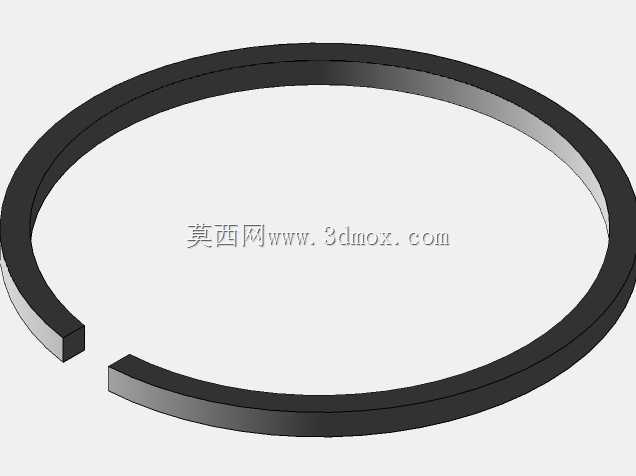

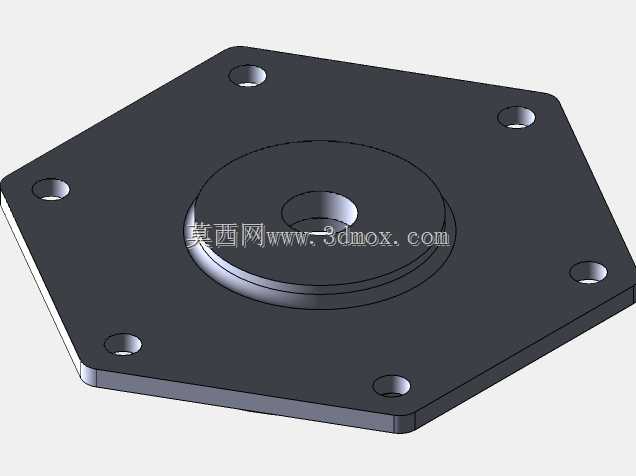

在轻型通航飞行器、小型直升机动力系统选型阶段，径向布置的多缸发动机凭借紧凑的径向尺寸、优异的风冷散热效率，始终是小功率航空动力场景的主流选择之一，这套六缸径向发动机的全套零件结构，完全围绕小排量航空动力的实际工况完成细节设计。不同于直列、V型发动机的曲轴连杆布局，径向发动机的所有气缸围绕曲轴中心呈星型均匀排布，单根曲轴通过连杆关节连接全部六个活塞，这种结构从根源上缩短了动力输出端的轴向长度，能大幅压缩动力舱的纵向安装空间，对于机头尺寸受限的轻型直升机、小型固定翼飞机来说，这种布局能有效降低整机前部的风阻系数，同时把整机重心控制在靠近主轴的理想区间。从零件设计细节来看，这套结构覆盖了从缸体、活塞、连杆到曲轴、安装底座的全部核心组件，安装底座采用带圆角的矩形板式结构，四个角点预留的沉头安装孔位完全匹配通用航空动力架的安装孔距标准，底座边缘做了R角过渡处理，既避免了应力集中导致的底座疲劳开裂，也能减少安装过程中尖锐棱边对操作人员、周边管线的剐蹭风险。每个气缸的散热鳍片间距、气道开口尺寸都经过匹配风冷工况的参数校核，在飞行器飞行过程中，迎面气流可以直接扫过全部六个气缸的外表面，不需要额外布置复杂的水冷管路、散热水箱，整套动力系统的自重能得到有效控制，对于对载荷重量极其敏感的轻型航空设备来说，自重的降低意味着有效载荷的提升。设计过程中充分考虑了零件的加工工艺性，所有机加工面的公差带都匹配常规数控铣、车床的加工精度范围，没有出现超出常规加工能力的特殊结构，连杆与曲轴的连接关节预留了标准轴瓦的安装间隙，活塞环槽的尺寸完全匹配通用内燃机活塞环的规格，后期维护更换配件不需要单独定制非标零件。整套结构的安装边界经过反复校核，所有外接油路口、点火接口的位置都统一排布在缸体后侧，不会和前部的螺旋桨安装位、周边的机身框架产生干涉，维修人员在不拆解发动机主体的情况下就能完成油路检查、火花塞更换等日常维护操作。六个气缸的做功间隔角经过均匀分配，曲轴运转过程中的动平衡表现更稳定，能有效降低动力输出过程中的振动传导，减少振动对机身机载设备的干扰，提升整机飞行过程中的平稳性。
