分模块组装式涡喷发动机结构展示模型

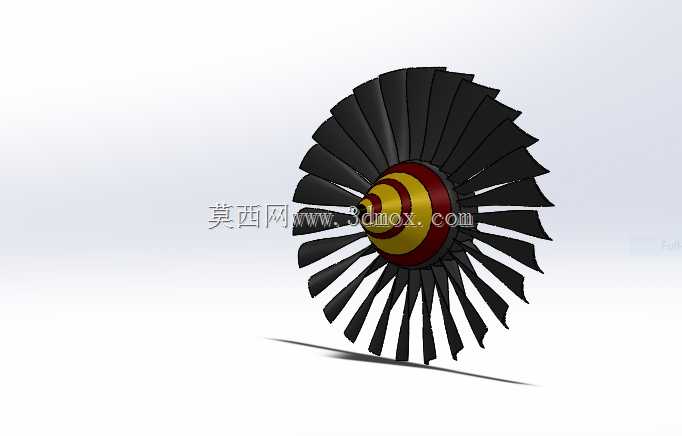

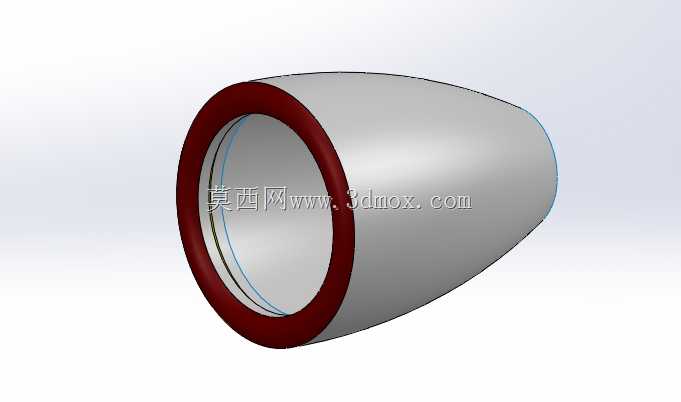

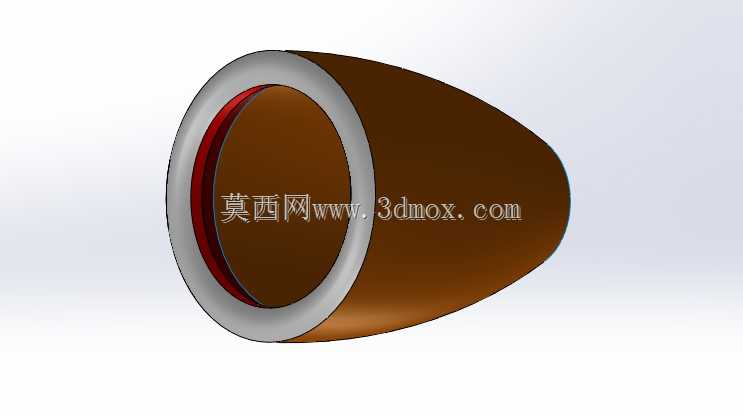

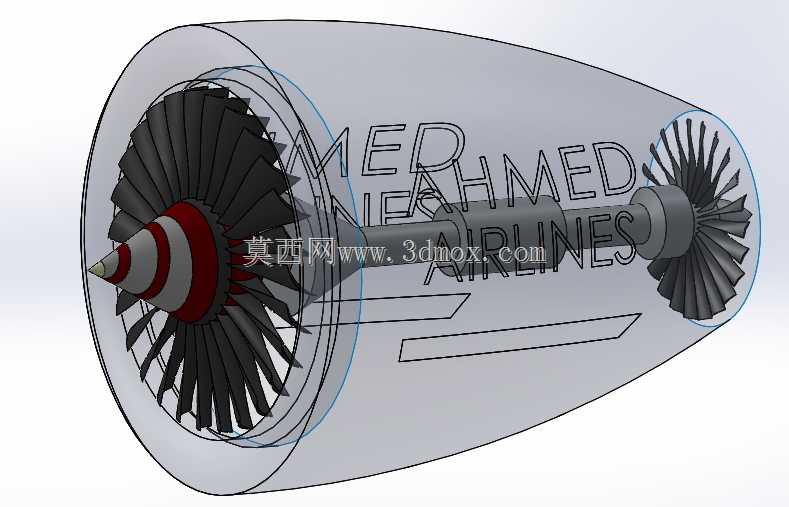

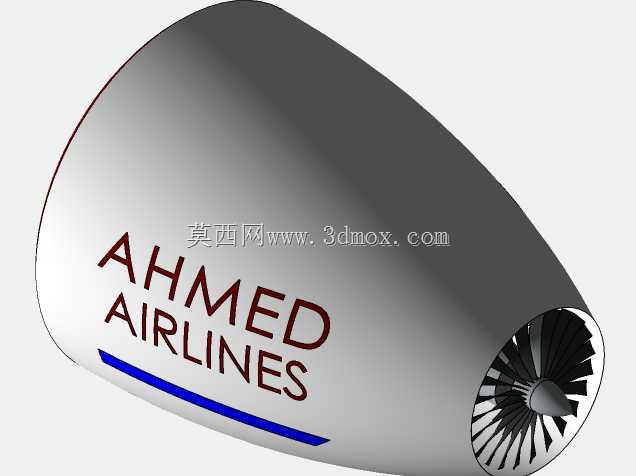

该模型还原的涡喷发动机结构，核心应用场景覆盖航空动力原理教学、航发结构认知实训、航空类专业课程教具制作，也可作为微型涡喷动力改装的结构参考样件，帮助从业者快速理清双转子涡喷的核心部件排布逻辑。模型采用分模块拆分设计思路，将整体结构划分为前端压气机段、中间燃烧室连接段、后端涡轮段三个独立装配单元，各单元预留标准装配对接面，可单独完成子部件装配后再进行总装，大幅降低复杂曲面结构的建模与装配难度，也方便后续针对单个模块做结构改型，比如调整压气机叶片数量、修改涡轮叶型角度时，无需改动其余段的结构参数。从功能特性来看，模型完整呈现了轴流式涡喷的核心做功逻辑：前端多级压气机叶片沿周向均匀排布，叶片扭角沿气流方向逐级变化，可对进入进气道的空气做逐级压缩，提升气流压力；中间段的机匣采用半透明示意结构，可直观看到内部转子轴的贯穿布局，转子轴采用阶梯轴设计，不同轴段对应压气机轮盘、涡轮轮盘的安装定位轴肩，轴肩处预留标准卡环槽位，保证转子高速转动时的轴向定位精度；后端涡轮叶片与压气机叶片通过转子轴刚性连接，高温燃气冲击涡轮叶片转动时，可同步带动前端压气机持续做功，形成完整的动力循环。外形与安装边界方面，整体机匣采用收敛-扩张的流线型外轮廓，进气端直径大于排气端直径，外表面无突出的安装凸台，最大外圆直径位于压气机段前端，总长度与最大直径的比例符合微型涡喷的常规尺寸配比，各段对接面采用止口定位结构，装配时无需额外定位工装即可保证同轴度，转子组件与机匣内壁之间预留均匀的径向间隙，避免转动时出现叶尖碰磨问题，机匣两端预留标准法兰连接位，可直接对接进气道、尾喷管等附属部件，满足教学演示或原理验证时的快速拆装需求。
