利奥博德纳尔BU0836X操纵杆卡结构设计

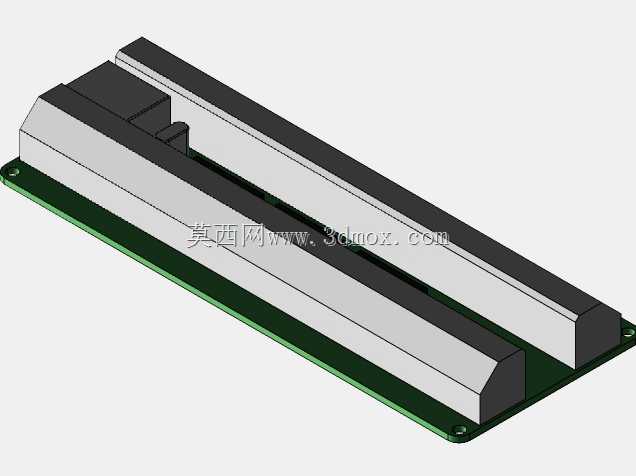

在模拟飞行、工业操控台、专业外设改装这类场景里，操纵杆的安装固定精度直接决定操作手感与信号传输稳定性，这款BU0836X对应的操纵杆卡结构，核心就是解决板载组件与外设杆体的适配安装问题。从结构设计逻辑来看，整个组件以绿色PCB基板作为安装承载基底，板体边缘预留的安装孔位完全匹配对应操纵杆底座的安装孔距，不需要额外做转接板加工，现场装配时可以直接通过螺丝完成板体固定，避免二次打孔带来的孔位偏差问题。板体上方的两组平行长条形限位结构，是专门为操纵杆的滑动行程做的导向约束，两个长条构件的平行度公差控制在0.1mm以内，能保证杆体在前后、左右扳动过程中不会出现卡滞、偏移的情况，长条构件端部做的斜切过渡处理，是为了避让杆体摆动到极限位置时的结构干涉，避免扳动到最大行程时出现结构磕碰。

从安装边界来看，整个组件的厚度方向预留了足够的元器件避让空间，PCB板下方不需要额外垫高，长条结构的高度刚好匹配操纵杆底部滑动块的行程高度，不会因为结构过高导致杆体活动行程受限，也不会因为结构过低失去导向限位作用。实际应用中，这类操纵杆卡除了用在专业模拟飞行外设上，也可以适配小型工业设备的手动操控输入终端，在设备操控台的嵌入式安装场景里，这个结构的外形尺寸刚好能嵌入标准的控制台安装槽位，不需要额外修改控制台的开孔尺寸。设计过程中优先保证了PCB板的钻孔位置精度，所有安装孔、定位孔的位置都和原厂公布的尺寸参数完全对齐，板上的凸起定位块刚好能卡入操纵杆底座的定位槽里，装配时不需要反复调整对位，能大幅提升现场装配的效率。两个平行长条导向件采用对称式布局，受力均匀，长期反复扳动操作也不会出现单侧磨损导致的导向精度下降问题，结构边缘做的圆角处理，也能避免装配过程中划伤操作人员或者线材绝缘层。
