适配GoPro7与小米相机的FPV可调安装支架

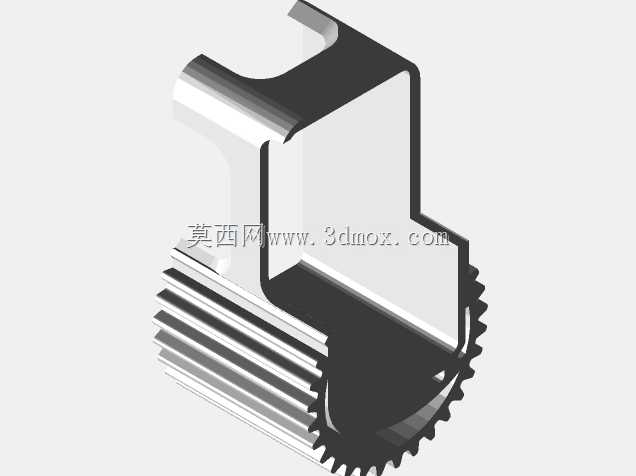

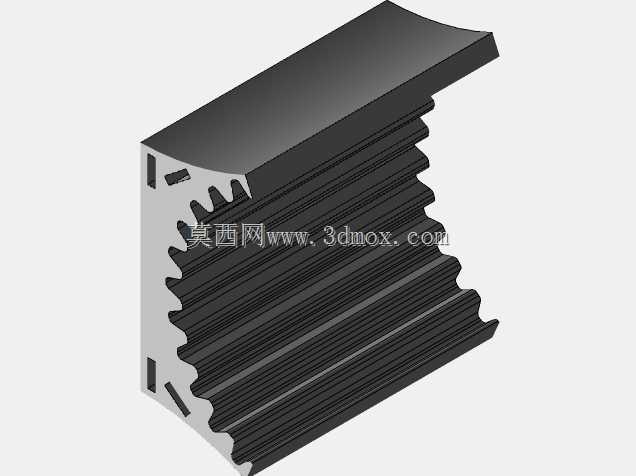

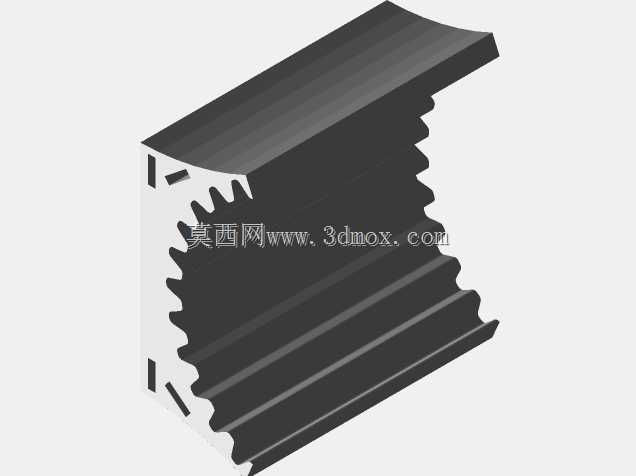

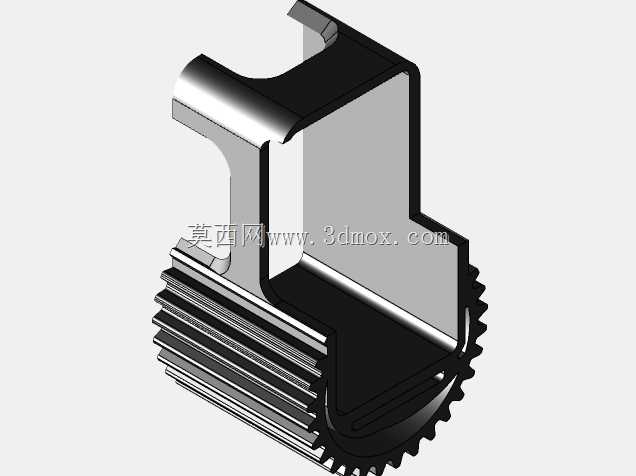

在FPV穿越机、小型航拍无人机以及运动相机随身挂载的实际应用场景中，相机安装支架的适配性与调节灵活性直接决定了拍摄视角的可调范围与飞行/挂载过程中的设备稳定性，这款可调安装支架正是针对这类场景的实际使用痛点完成结构设计。从实际安装边界来看，支架主体采用U型包覆式卡接结构，上部的卡接槽位预留了标准运动相机的安装卡位尺寸，能够直接卡入GoPro7系列运动相机的机身固定位，无需额外加装转接垫片即可完成基础固定，同时槽位内侧预留的微小间隙也兼容同尺寸规格的小米1080p运动相机，避免了不同品牌同尺寸相机需要更换支架的麻烦。下部的带齿纹调节结构是整个支架的功能核心，齿纹采用等距梯形齿设计，啮合间隙控制在0.1mm以内，既能够保证角度调节时的档位清晰感，又能在锁紧后提供足够的静摩擦力，抵消飞行过程中产生的高频振动，防止相机角度出现非预期偏移。设计过程中优先考虑了轻量化需求，主体结构在保证结构强度的前提下做了壁厚优化，非受力区域的壁厚控制在1.2mm，既不会因为壁厚过薄导致卡接时出现塑性形变，也不会因为冗余结构增加不必要的挂载重量，影响FPV飞行器的动力配比。支架侧面的防滑齿圈延伸到了调节旋钮的整个圆周，即使佩戴飞行手套操作也能轻松完成角度拧动调节，不需要额外借助工具。从安装适配性来看，支架底部的外螺纹结构采用标准运动相机挂载螺纹规格，能够直接适配市面上绝大多数FPV机架的相机安装位、头盔侧边安装座以及手持自拍杆的标准接口，不需要额外加工转接件。实际使用中，这款支架的可调角度覆盖了水平0度到向下90度的常用拍摄区间，无论是第一视角平飞跟拍、俯视拍摄地面景物还是大角度俯冲时的视角校准，都能通过齿纹档位快速定位到需要的角度，锁紧后不会因为急停、急转弯等大机动动作出现角度滑移。结构上没有多余的突出棱角，所有边缘都做了R0.5的圆角处理，既避免了安装时划伤手或者相机机身，也能减少飞行过程中的风阻，在高速飞行时不会因为支架的突出结构产生额外的风噪影响飞行稳定性。卡接槽的开口处做了导向倒角，安装相机时不需要精准对位就能顺着倒角滑入卡接位，户外快速更换设备时能大幅缩短操作时间，适配户外航拍、穿越机竞速、运动记录等多种实际使用场景的需求。
