直角管路快装角连接夹结构设计

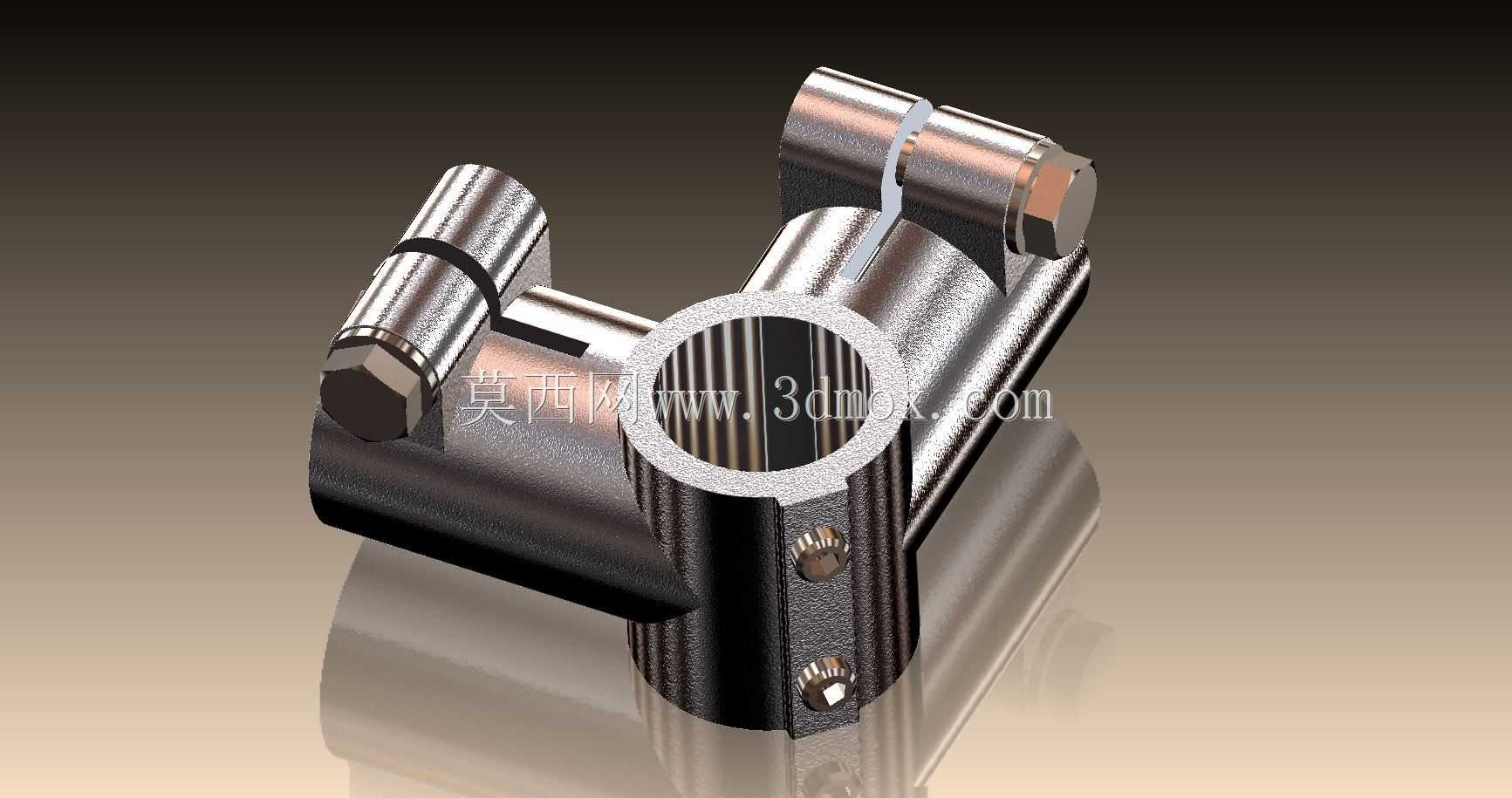

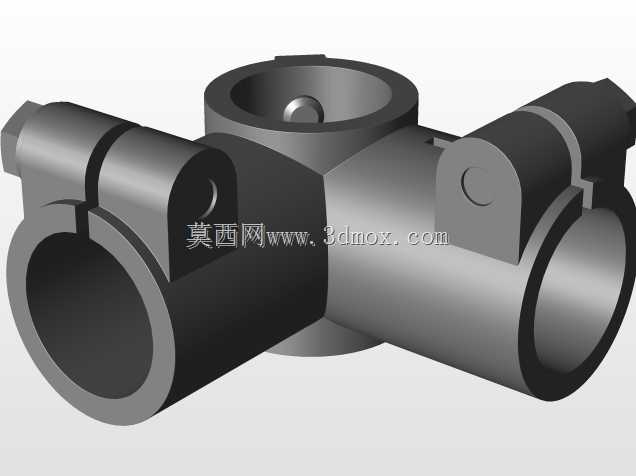

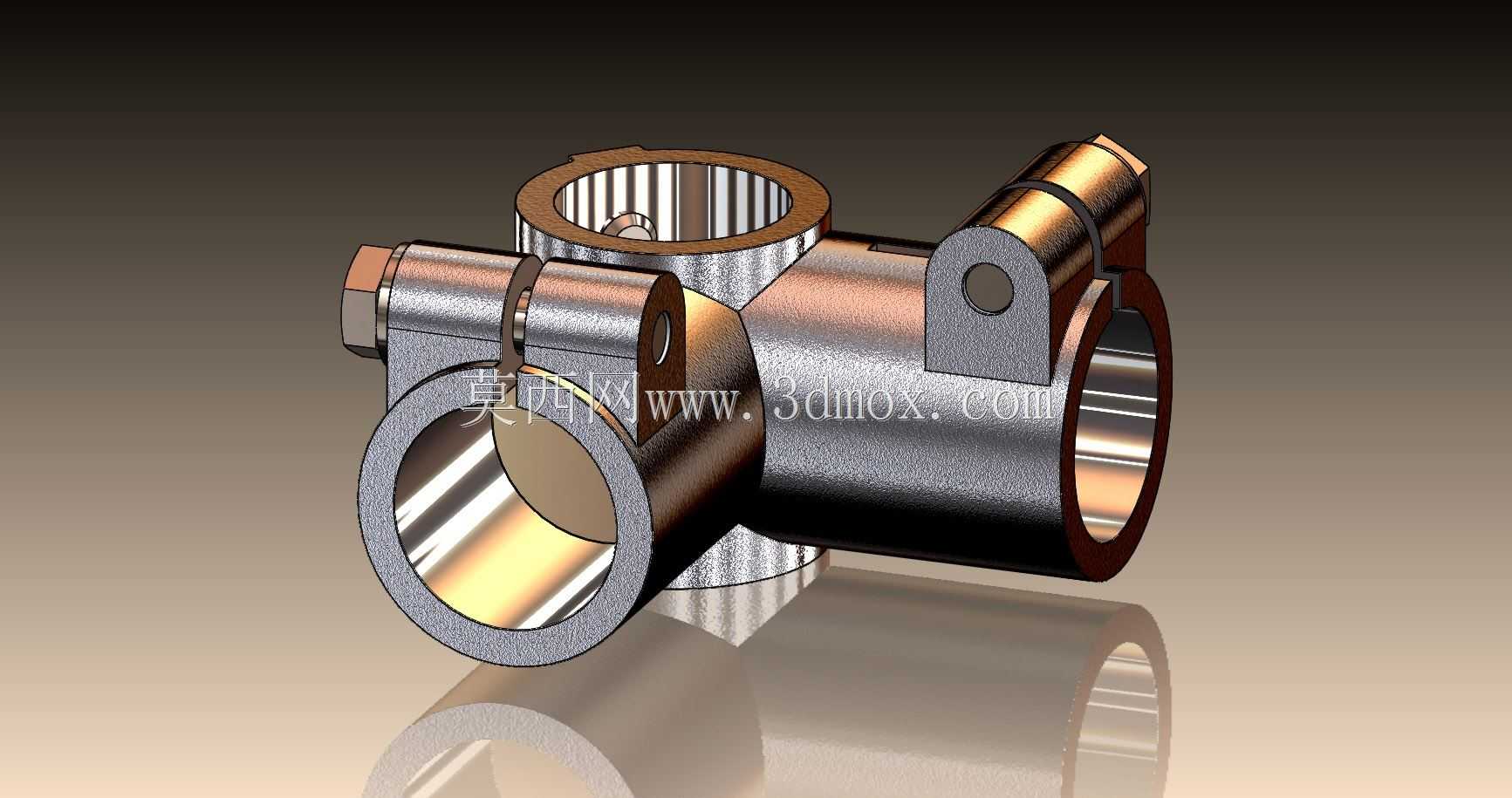

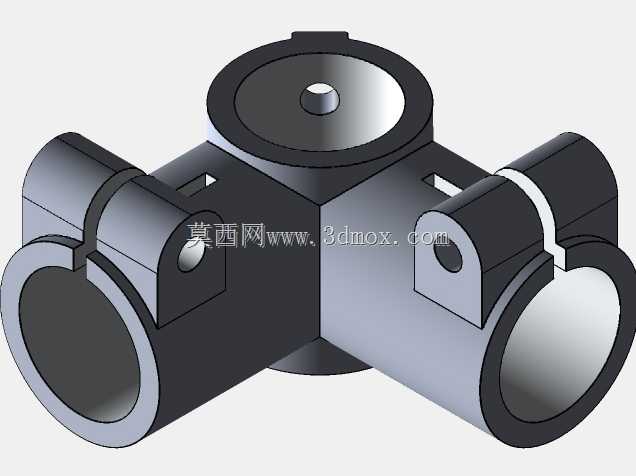

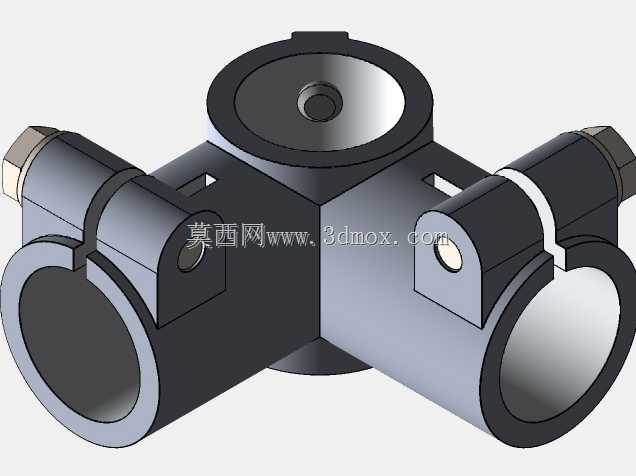

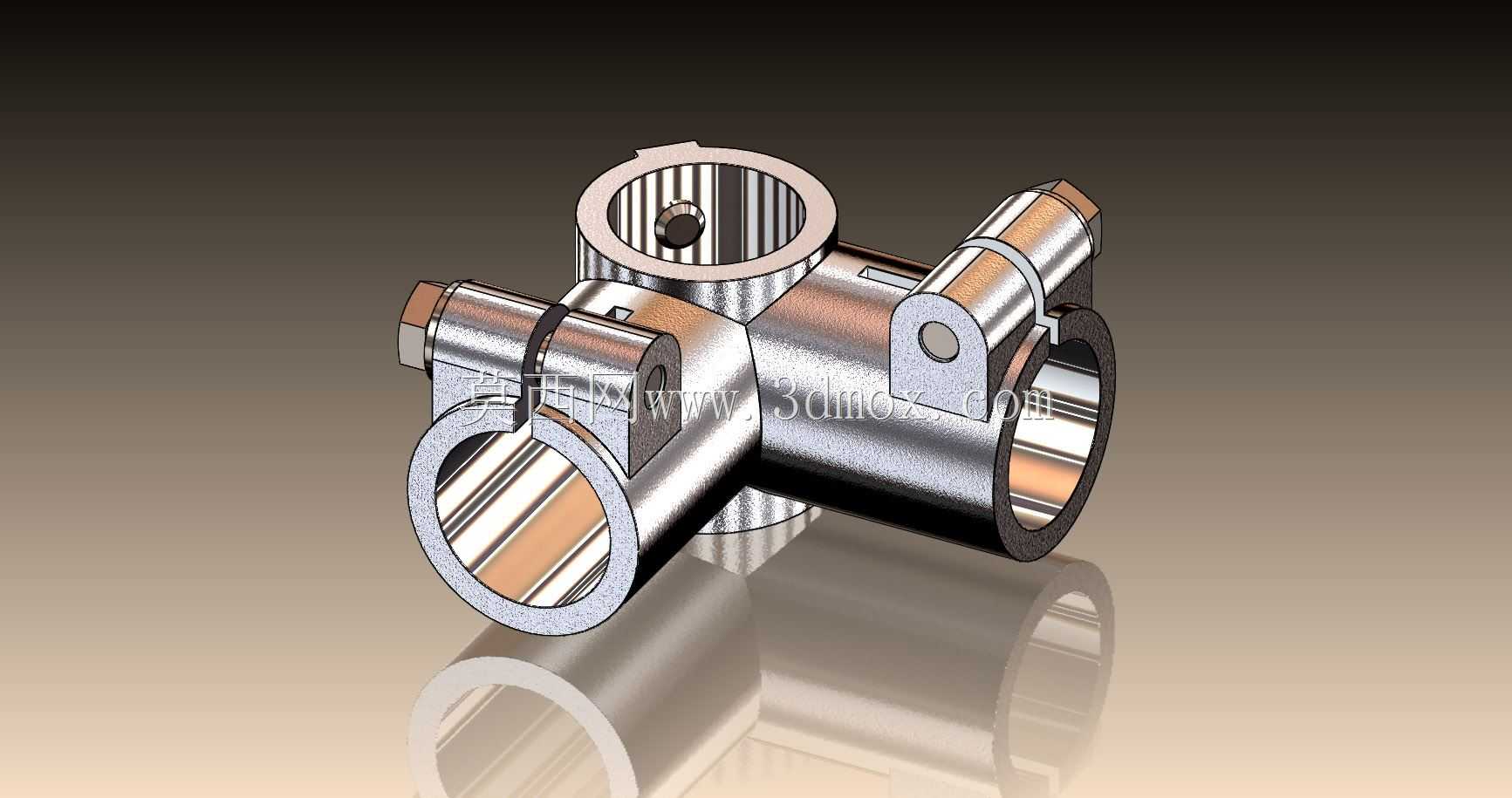

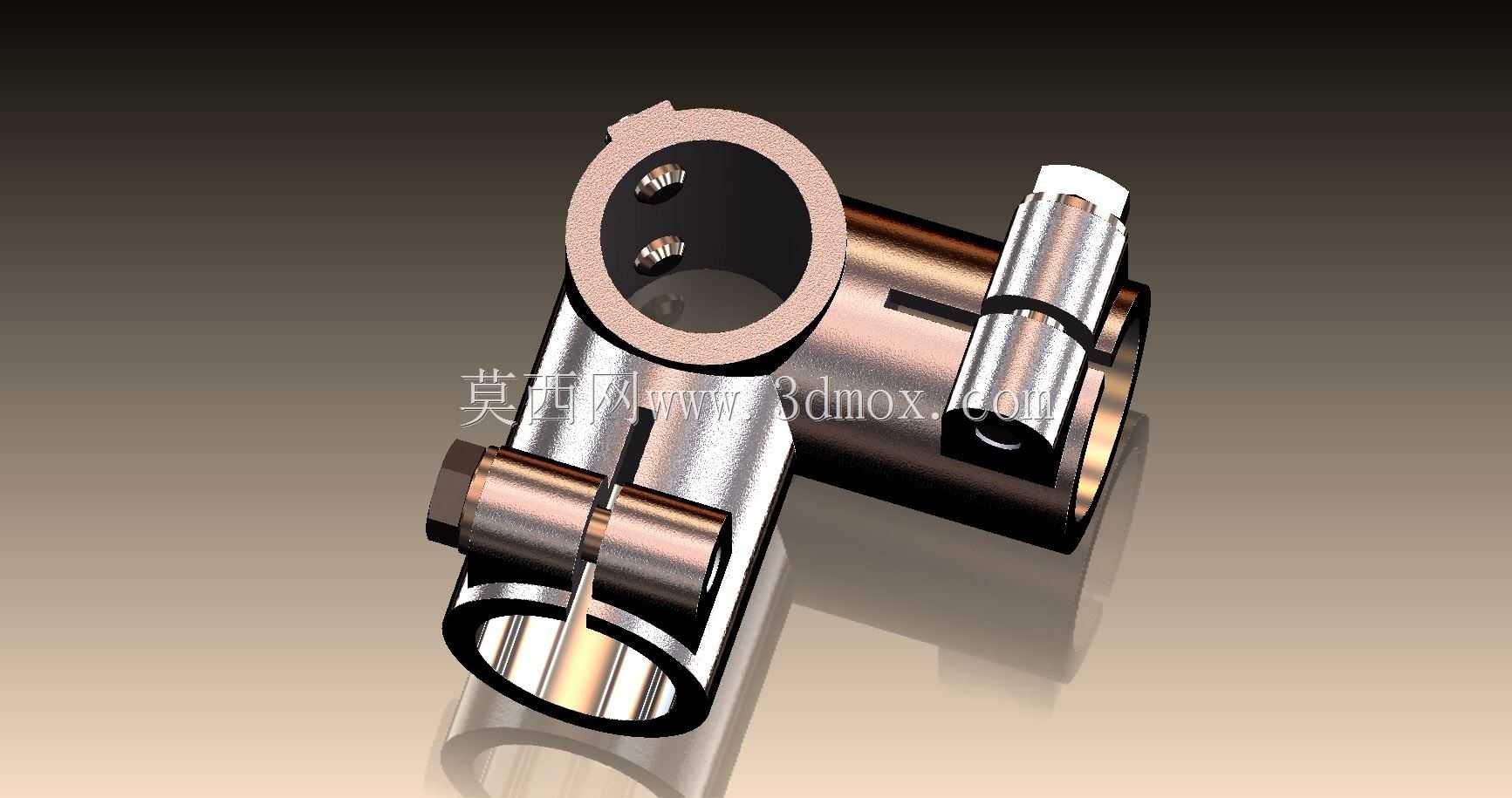

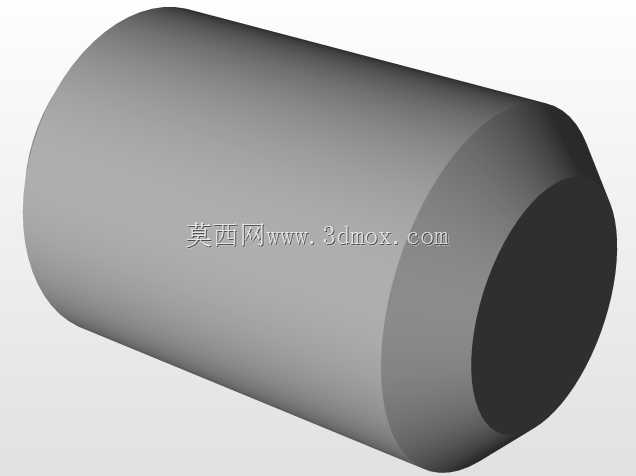

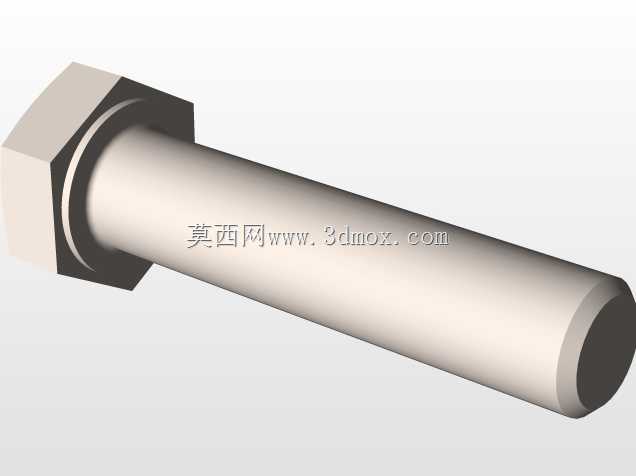

这款角连接夹主要应用在气动、低压流体输送管路的直角交汇节点处，常见于自动化生产线气路排布、小型实验设备流体管路搭建、非标设备内部管线固定场景，用来实现两根垂直排布管路的快速对接与位置固定，替代传统焊接、螺纹转接的直角接头，降低管路改造成本，提升装配效率。从结构设计来看，主体采用分体式夹合结构，两个互相垂直的夹套腔体分别对应两根待连接管路的外径，夹套开口处设置锁紧结构，通过侧面的锁紧螺钉实现夹套对管路外壁的均匀抱紧，避免局部应力集中压损管路外壁，同时保证连接后的同轴度偏差控制在合理范围内，减少管路内部流体的阻力损失。夹套与管路接触的内壁做了微幅防滑纹理处理，当设备运行产生小幅振动时，管路不会出现轴向窜动、松脱的问题，适配金属硬管、尼龙气动软管、PU流体软管等多种材质的管路连接需求。设计过程中优先考虑了安装边界的适配性，整体外形没有突出的尖锐棱角，相邻两个夹套的过渡位置做了圆弧过渡处理，在密集排布的管线簇中安装时，不会剐蹭周边其他管线或电气线路，整体安装占用空间远小于传统直角转接接头，适合设备内部狭小空间的管路布局。锁紧螺钉的位置设置在夹套外侧的操作面，安装时无需将工具伸入管线缝隙内，使用常规内六角扳手即可完成锁紧与拆卸操作，日常维护时可以在不排空管路内部介质的情况下完成节点位置调整，大幅降低设备运维的工作量。夹体本身的壁厚经过受力校核，在常规0.8MPa工作压力下，夹合部位不会出现形变开裂，锁紧后的密封性能满足低压气路、水路的使用要求，不需要额外加装密封垫片即可实现管路对接位置的固定，部分需要密封的场景可以在夹套内壁加装适配的橡胶密封圈，即可实现对接位置的介质密封，适配不同工况的使用需求。两个垂直夹套的轴线垂直度公差控制在0.1mm以内，对接后管路不会出现偏斜，保证管路内部流体流向平稳转折，避免直角位置产生紊流、异响等问题，对于有流量稳定性要求的流体管路场景，这种结构可以有效降低管路节点处的压力波动。
