手动式双翼轴承拆卸拉马结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247045
  • 手动式双翼轴承拆卸拉马结构设计
  • 手动式双翼轴承拆卸拉马结构设计

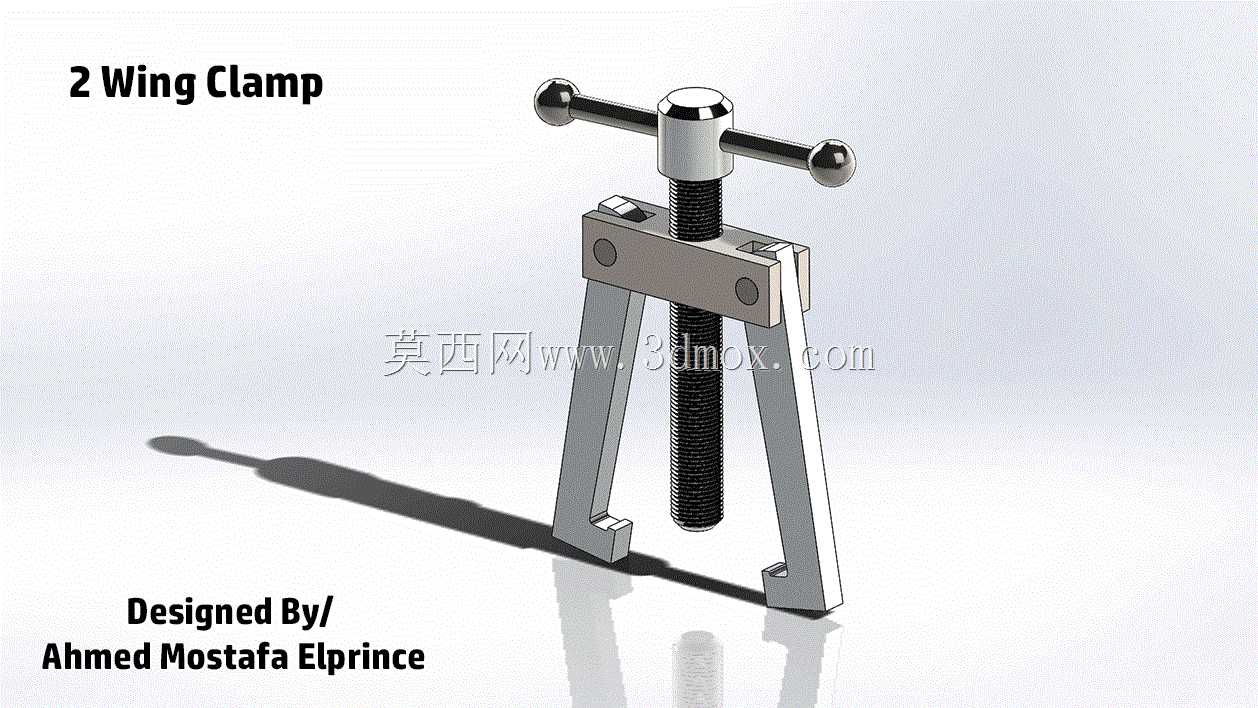

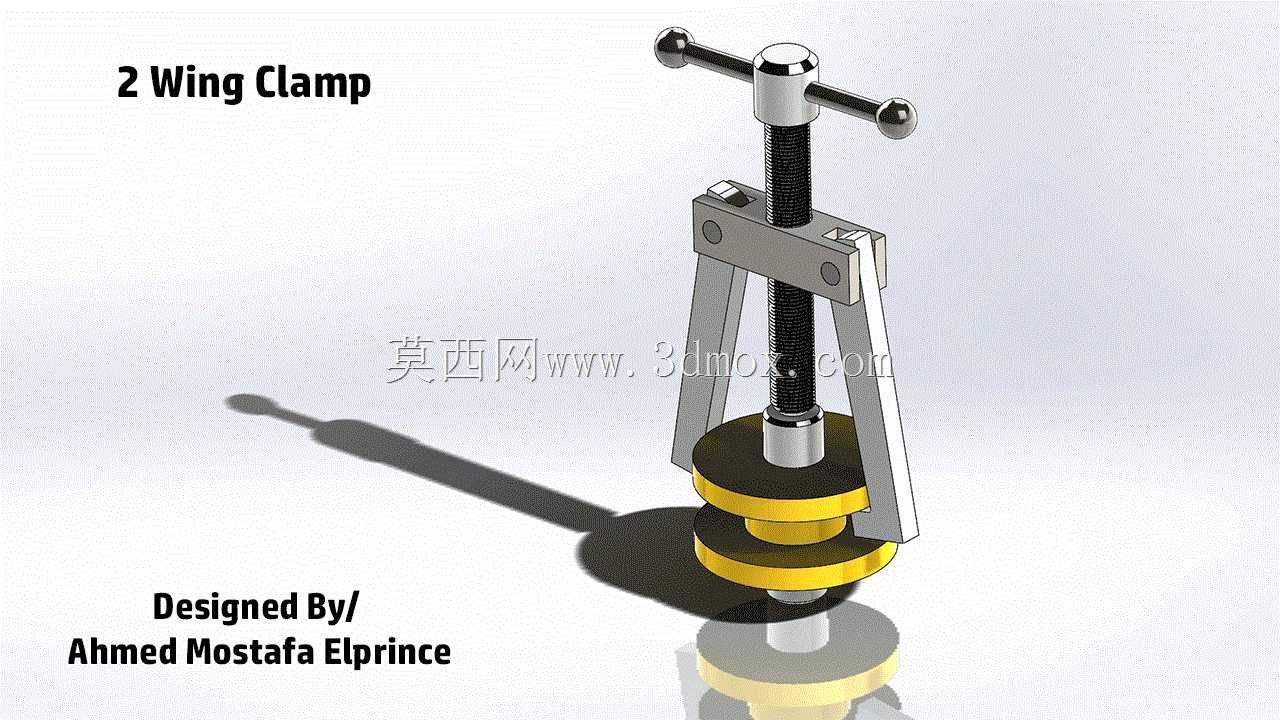

在设备运维、机械装配的现场场景里,过盈配合副的拆卸一直是考验工装适配性的环节,尤其是轴承、衬套、传动轮这类与轴径或座孔形成紧配合的零件,硬敲硬撬很容易损伤配合面、造成零件报废甚至伤及设备基体,这款双翼结构的拆卸工具正是针对这类工况设计的手动工装。从功能逻辑上看,它依靠T型旋转手柄驱动中央丝杆进给,两根对称布置的夹臂下端勾住待拆零件的下端面,丝杆顶端顶住轴端中心,转动手柄时丝杆产生的轴向推力会反向带动夹臂上行,平稳将过盈配合的零件从安装位拉出,全程施力沿轴线方向均匀传递,不会出现偏载撬歪的问题,能有效保护配合面的精度。设计上采用对称双翼布局,相比三爪拉马,它的夹臂跨度调节更直接,针对厚度较小的衬套、窄幅轴承的卡装适配性更好,夹臂与顶部横梁采用铰接式连接,可根据待拆零件的外径调整张开角度,适配一定尺寸范围内的不同直径零件,无需频繁更换卡爪。中央丝杆采用梯形螺纹传动,具备良好的自锁性能,施力过程中不会出现回退打滑,操作时仅需配套普通扳手甚至直接手动转动手柄即可输出足够的拆卸拉力,无需外接动力源,适合车间现场、户外抢修等无动力供应的场景。从安装边界来看,工具整体收拢状态下的外径尺寸可适配常规小型设备的轴承位操作空间,夹臂的有效行程覆盖常见小型传动件的拆卸拔出距离,操作时仅需保证待拆零件下端有可供卡爪勾住的受力端面,轴端中心有可供丝杆顶持的平整定位点即可,无需额外的安装固定工位,单人即可完成整套拆卸操作。在实际使用场景中,这类工具常出现在机修班组的随身工装里,不管是减速机维护时拆输入输出轴轴承,还是液压阀组更换时拆阀套,或是小型电机检修时拆端盖衬套,它都能快速完成作业,相比液压拉马更轻便易携带,相比撬棍、手锤的暴力拆卸方式,能大幅降低零件损伤概率,延长设备零部件的复用率。结构上没有复杂的传动组件,日常维护仅需定期给丝杆螺纹处加注润滑脂,保证转动顺畅即可,夹臂采用高强度结构钢制作,受力部位做了加厚处理,能承受额定范围内的拉力载荷,不会出现施力过程中臂体变形断裂的问题,铰接部位的销轴做了防脱设计,频繁调整角度也不会出现零件脱落的情况,适配现场复杂的操作环境。
