空中通信用SMD封装反向鸥翼光学发射器

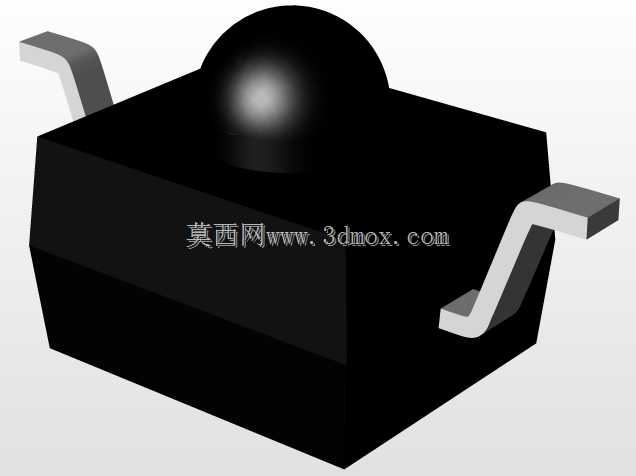

在短距空中光通信设备的板级集成环节，这类光学发射组件是实现红外/可见光信号定向发射的核心无源器件，常被布置在消费电子、工业传感节点的PCB板边缘位置，负责将电调制信号转换为空间传播的光信号，和同规格接收端配对完成非接触式数据交互。从结构设计来看，该组件采用SMD表面贴装封装形式，引脚做了反向鸥翼造型处理，这种引脚形态在回流焊过程中能更好释放焊接应力，避免引脚共面度偏差导致的虚焊问题，同时引脚的弯折弧度经过反复校核，既保证焊盘贴合时的接触面积，也不会在贴装时和周边阻容件产生干涉。封装主体采用黑色遮光塑壳，前端集成半球形光学透镜，透镜的曲率经过光学仿真优化，能将内部发光芯片的出射光调整到适配短距通信的发散角范围，既不会因为光束过窄导致装配对位公差要求过高，也不会因为发散角过大造成光功率密度不足影响通信距离。在安装边界设计上，该器件的整体封装尺寸适配常规SMT贴片机的吸嘴拾取规格，封装主体的高度控制在低厚度板卡的器件限高范围内，两侧引脚的焊盘尺寸匹配通用0805类器件的焊盘设计规范，不需要在PCB设计时单独定制特殊焊盘，能直接复用现有SMT产线的钢网开孔参数，降低量产阶段的工艺适配成本。设计过程中重点考虑了和对应接收组件的光轴匹配特性，封装本体的定位基准面和透镜光轴的同轴度公差控制在小范围内，贴装到PCB后不需要额外的光轴校准工序，就能保证和配对接收端的光信号耦合效率满足通信要求。塑壳的遮光设计可以避免周边环境杂散光进入器件内部影响发光稳定性，同时也能阻挡内部发光芯片的光线从非出射面溢出，减少对板上其他光敏器件的串扰。这类器件常被用在设备间的近距离无缆数据传输场景，比如小型智能设备的点对点数据同步、工业传感器节点的无线光通信链路搭建，相比射频无线通信，光通信不会产生电磁干扰，也不会受到周边电磁环境的影响，适合在电磁环境复杂的工业现场或者对电磁辐射有严格要求的医疗设备场景中使用。引脚的反向鸥翼设计还能在器件受到外力冲击时提供一定的弹性形变空间，避免焊盘位置因为应力集中出现开裂，提升器件在振动工况下的连接可靠性。
