四角星形飞镖式切割工具结构设计

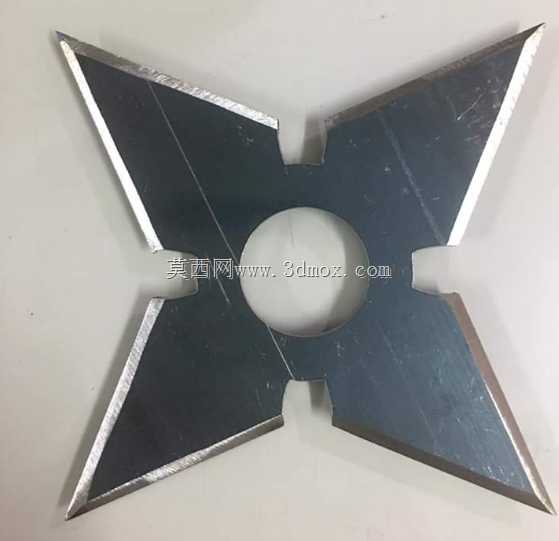

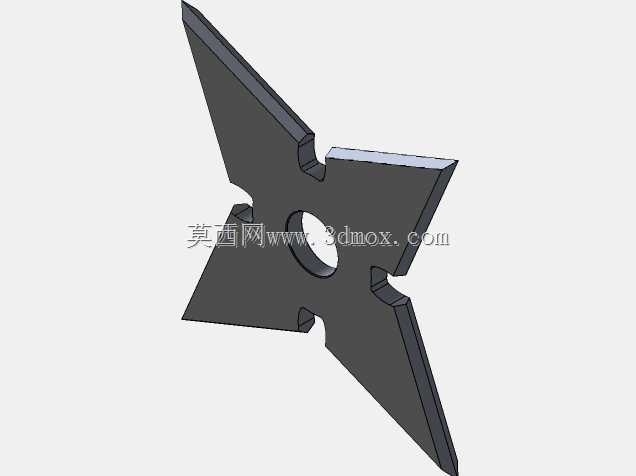

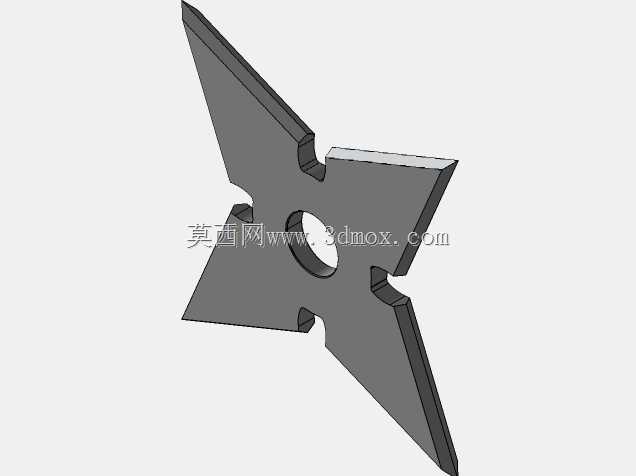

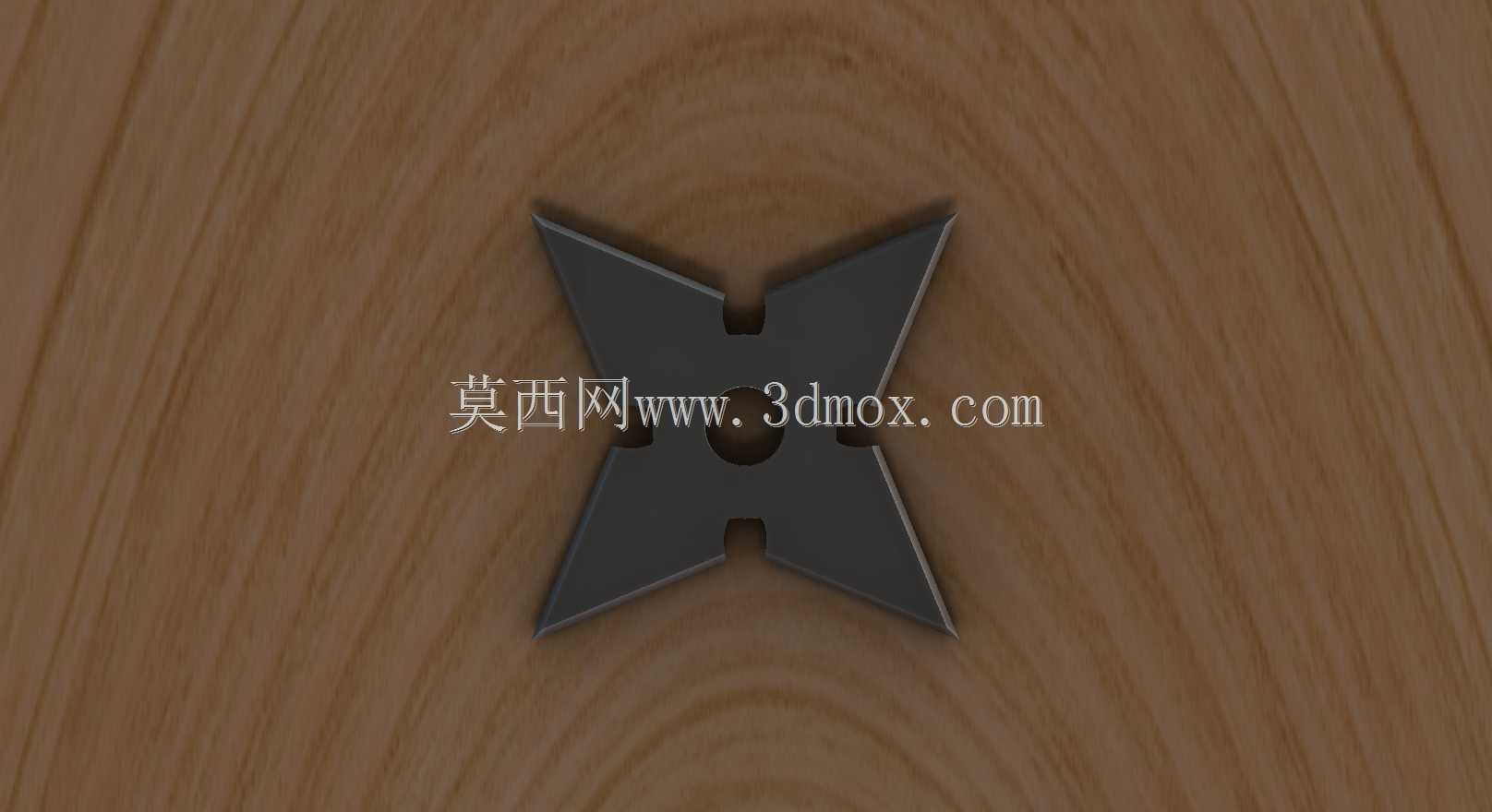

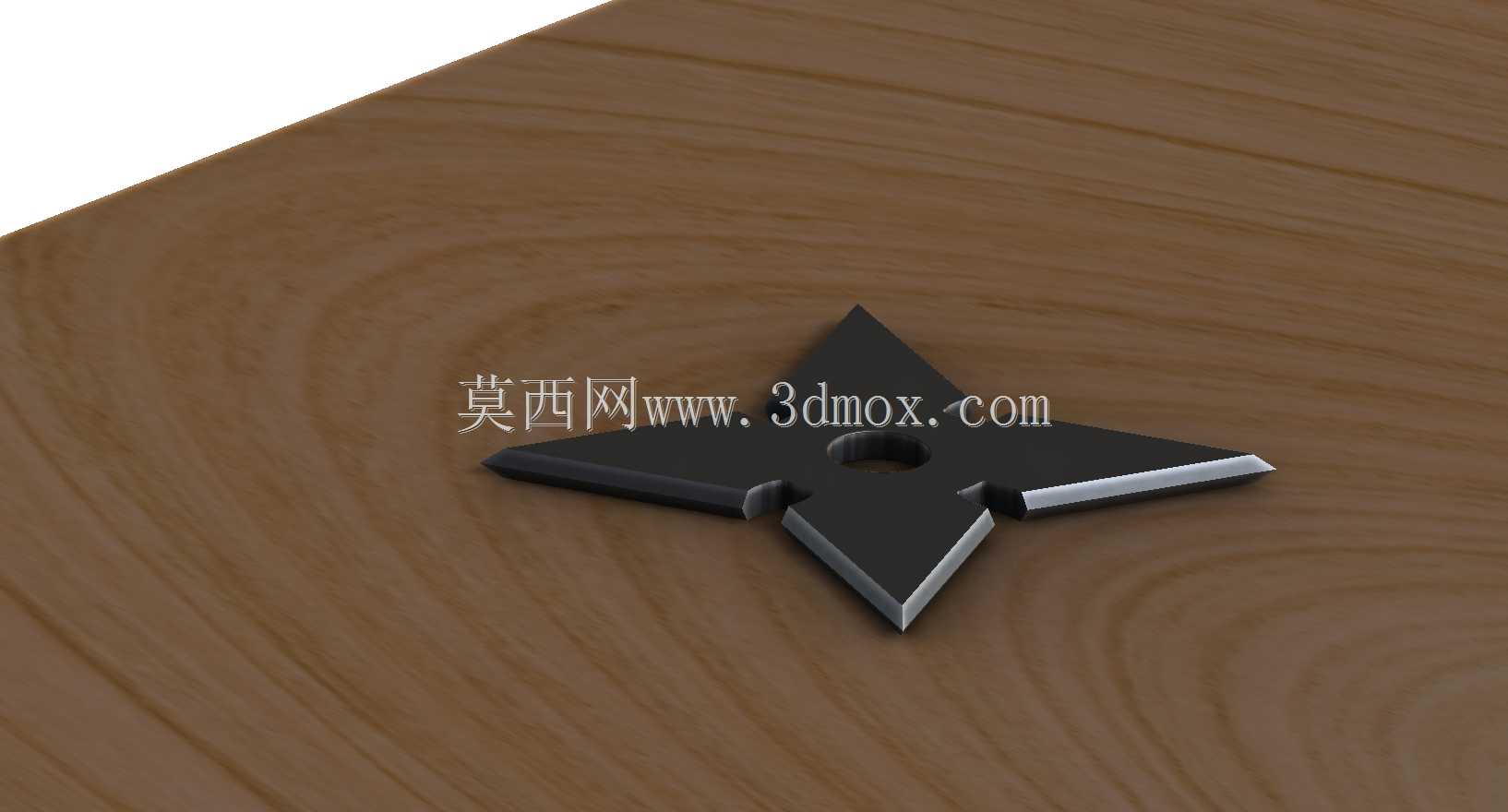

这款四角星形的刃具结构，在设计阶段优先考虑了手持操作的动平衡特性，四个刃口沿中心呈90度均匀分布，中心预留的通孔可适配不同规格的握持轴或者连接销，既可以作为手持投掷类工具的结构原型，也能适配小型旋转切割设备的刀头安装需求。从实际应用场景来看，这类星形刃具常被用于户外应急切割、软质物料的快速划切作业，四个对称刃口的设计让工具在任意角度握持都能快速找到可用的切削刃，无需刻意调整握持方位就能完成切割动作，在应急处置场景下能大幅缩短操作准备时间。设计过程中，刃口部分做了渐变厚度处理，从刃尖的0.1mm切削厚度逐步过渡到靠近中心位置的3mm基体厚度，既保证了刃口的切削锋利度，也能让基体部分拥有足够的抗冲击强度，避免切削过程中刃口根部出现应力断裂。中心安装孔的直径设置为6mm，孔边做了0.5mm的倒角处理，安装时能快速对准连接轴，同时减少装配过程中孔边的应力集中，适配的安装轴长度只要不超过8mm就能完全容纳，不会出现轴端突出影响刃部旋转或者握持的问题。整体外轮廓的外接圆直径控制在80mm，单个刃尖的夹角为30度，这个角度经过反复验证，既能保证刃尖的刺入能力，也不会因为夹角过小导致刃尖在受力时轻易崩缺。四个刃口的背面都做了15度的斜面磨削处理，切削时的排屑方向会沿斜面向外导出，不会出现切屑卡滞在刃口与基体连接处的问题。在结构验证阶段，针对不同材质的切削测试显示，这款刃具对纸张、薄塑料片、编织绳这类软质物料的切削效率是普通单刃小刀的2倍以上，对称结构带来的动平衡优势，在作为旋转刀头使用时，转速达到300rpm也不会出现明显的径向跳动，安装时只要保证中心孔与旋转轴的同轴度误差控制在0.05mm以内，就能实现稳定的旋转切削作业。基体的平面度公差控制在0.1mm以内，四个刃尖相对于中心孔的位置度公差不超过0.08mm，确保每个刃口的切削半径一致，旋转切削时不会出现个别刃口过度磨损的情况。刃口与基体的过渡位置做了R0.8mm的圆角过渡，避免热处理过程中该位置出现应力集中导致的裂纹，同时也能减少使用过程中应力集中引发的断裂风险。
