快接式弹簧压紧接线端子结构

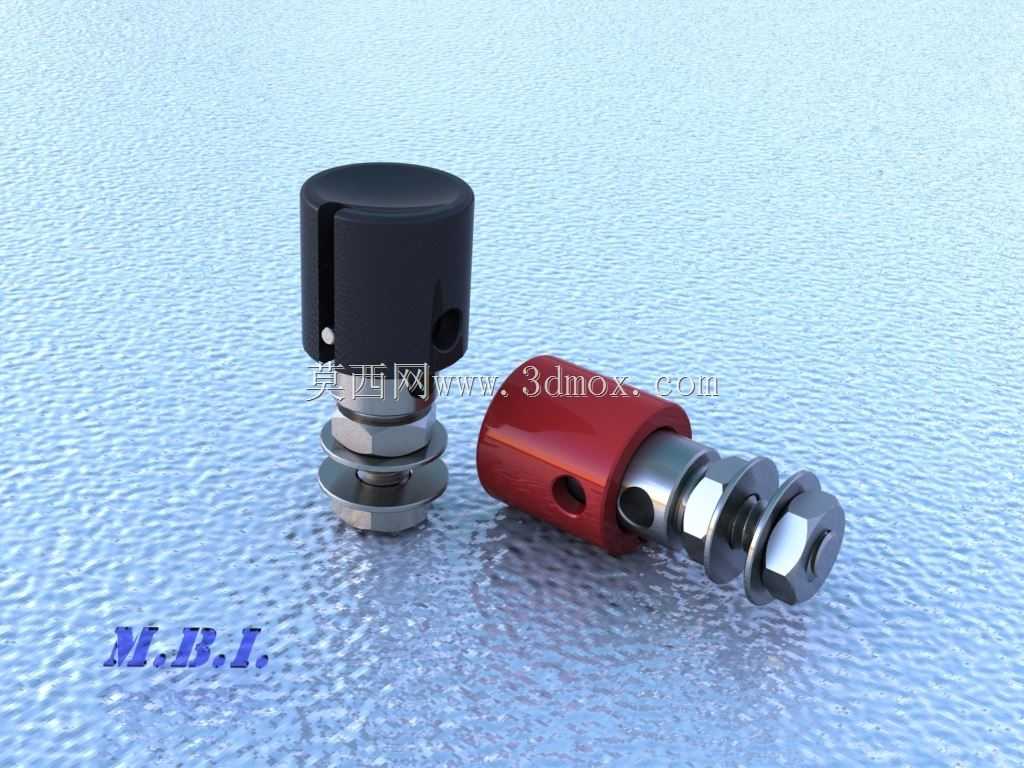

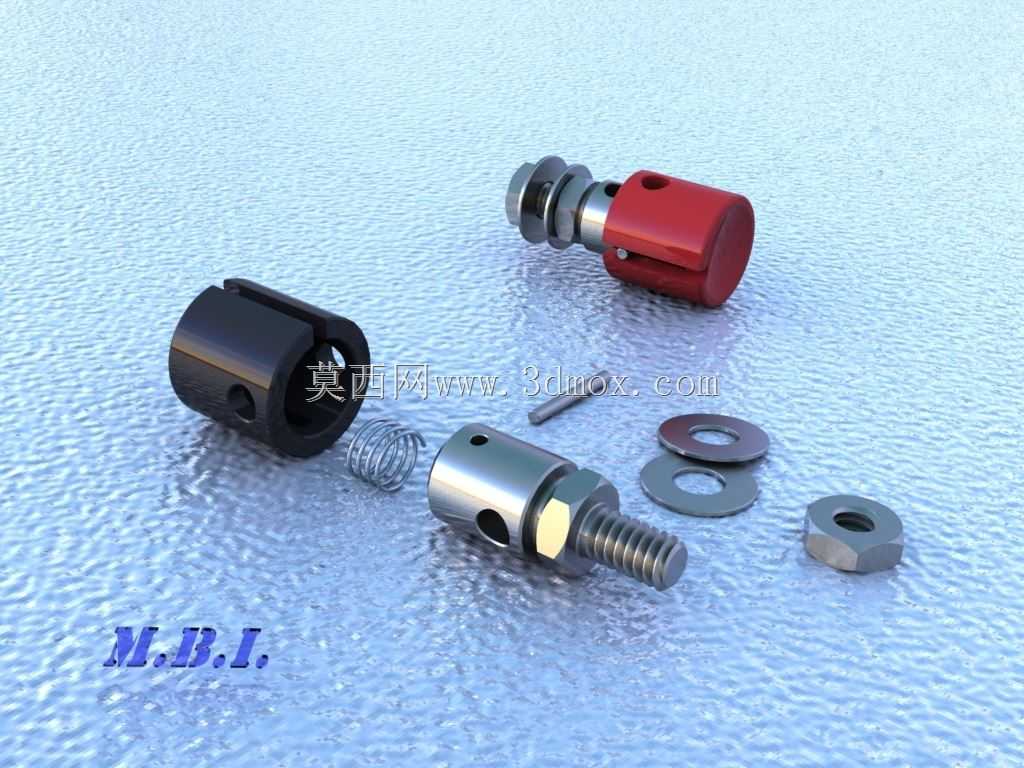

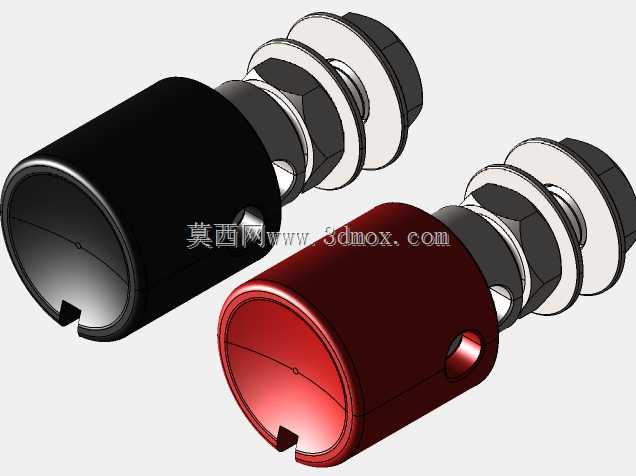

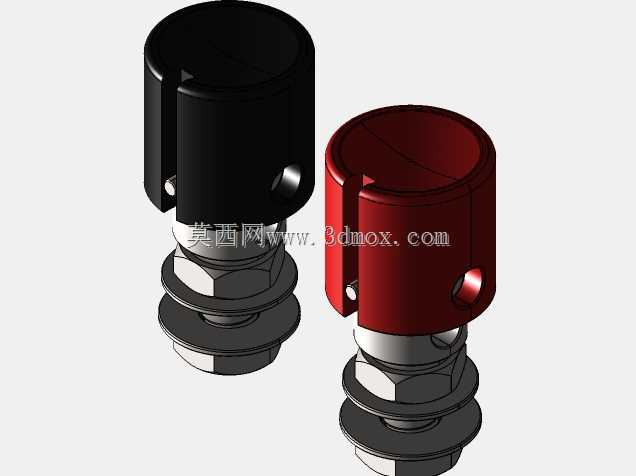

这类弹簧压紧式接线结构，常被用在低压配电柜体内部接线、小型测试治具信号转接、工业控制设备面板接线、教学实验台线路接驳场景中，相比传统螺丝拧紧的接线柱，它依靠内置弹簧的预紧力持续压合导线，不会因为设备长期运行产生的微幅振动出现接线松脱、接触电阻变大的问题，在频繁需要拆线换线的测试工位上，能大幅减少接线操作的耗时。从结构拆分来看，整套组件包含绝缘外壳、金属导电芯体、压紧弹簧、锁紧销、平垫片、锁紧螺母几个核心部分，绝缘外壳采用圆柱式包覆设计，将带电的金属芯体完全包裹在内，仅留出导线插入孔与接线端，避免相邻接线柱之间的爬电距离不足引发短路，外壳上预留的销孔用来固定内部金属芯体，防止芯体在外壳内发生转动或轴向窜动。金属导电芯体是整个接线柱的核心导电部件，一端加工成内凹的导线容纳腔，内置的弹簧在导线插入时被压缩，依靠弹簧的回弹力将导线线芯紧紧压在导电腔的内壁上，保证导电接触面积足够，不会因为接触面积过小出现局部发热；芯体另一端加工有外螺纹，配合平垫片与六角螺母，可以直接穿过设备面板的安装孔完成锁紧固定，安装时只需要在面板上加工对应直径的圆孔，不需要额外加工复杂的定位槽，适配厚度1到5毫米的常见设备面板。设计时需要重点考量几个边界参数，首先是导电芯体的额定载流量，要匹配常用的0.5到6平方毫米多股铜芯导线的通流能力，芯体表面做镀镍处理，既可以防止铜基体氧化，也能降低接触电阻；其次是弹簧的弹力曲线，弹力过小会压不紧导线，弹力过大会导致导线插入时阻力过大，操作费力，同时弹簧的工作行程要匹配不同线径导线的插入深度，保证从细导线到粗导线都能获得稳定的压紧力；绝缘外壳的外径要考虑相邻接线柱的最小安装间距，保证在密集排布接线的面板上，相邻接线柱的绝缘外壳之间留有足够的电气间隙，避免高压击穿。实际安装使用时，导线剥去合适长度的绝缘层后直接插入接线孔即可完成接线，不需要拧动螺丝，拆线时只需要按压端部的压帽就可以松开弹簧，抽出导线，操作非常便捷，在需要频繁改线的实验设备、测试工装里，这种结构的接线柱比传统螺丝端子的操作效率高3倍以上，同时因为弹簧持续提供压紧力，长期使用也不需要定期重新拧紧螺丝维护，能降低设备后期的运维工作量。
