可调薄膜式压力检测开关结构设计

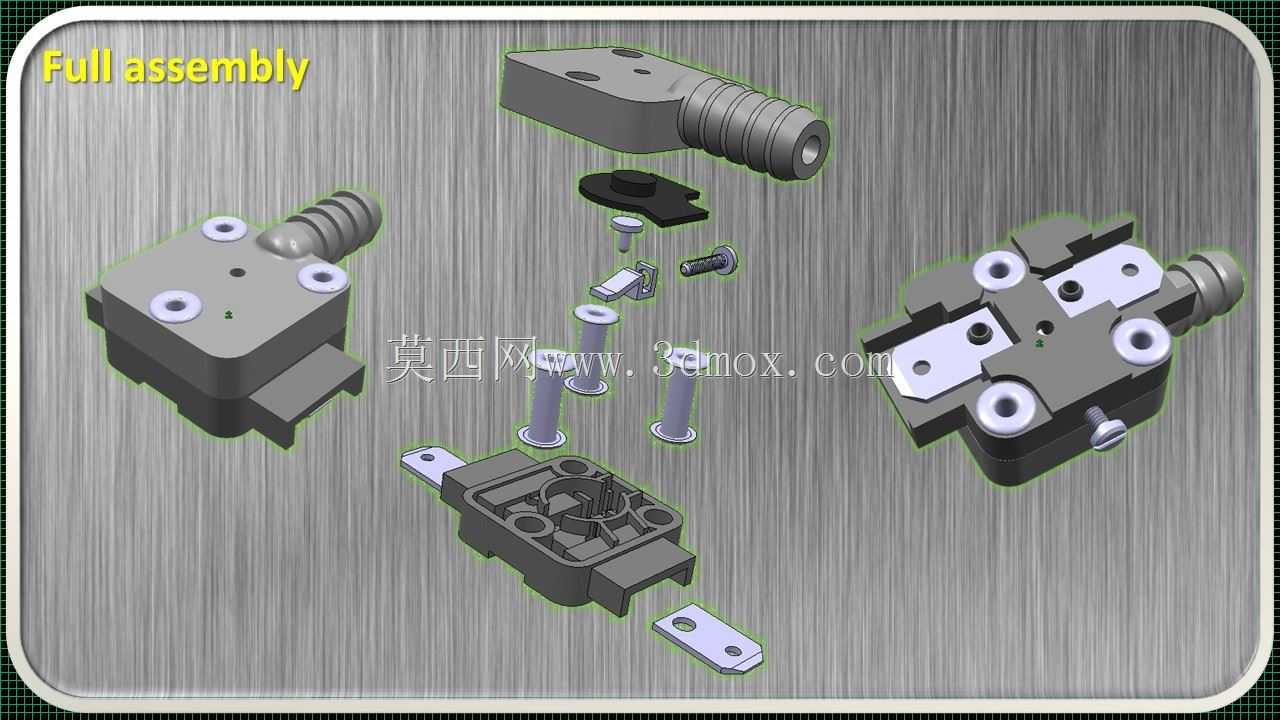

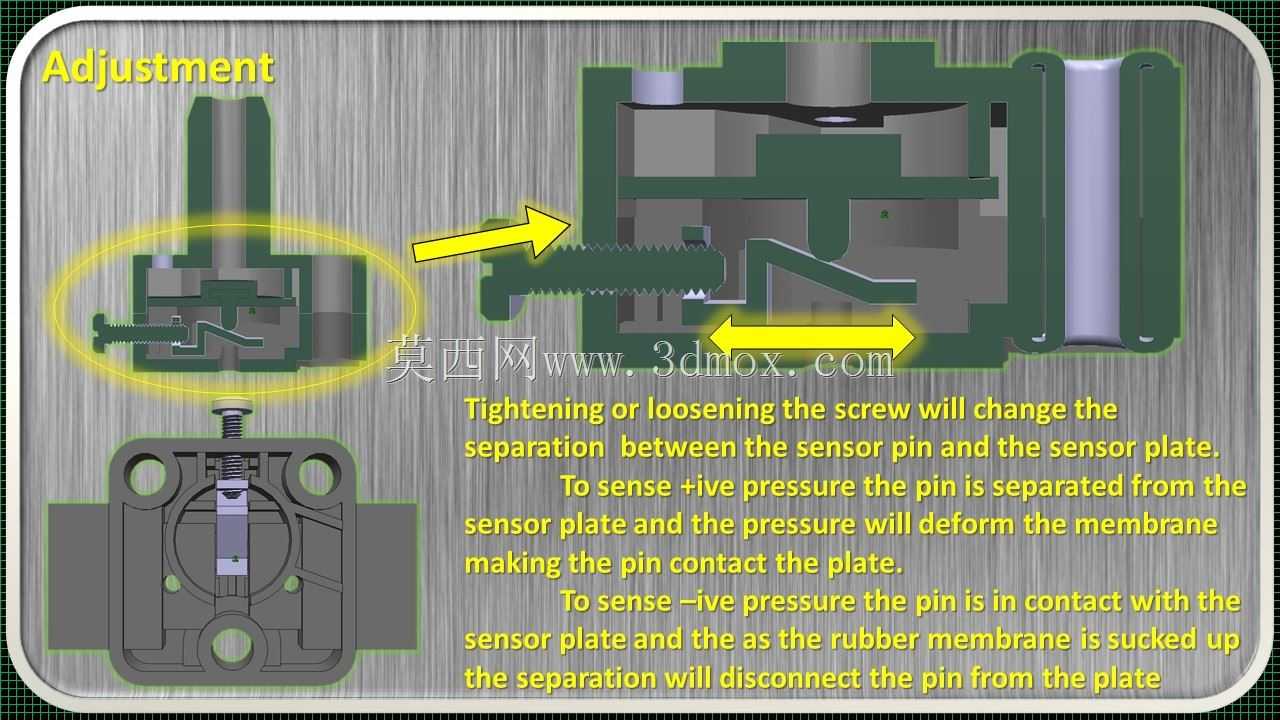

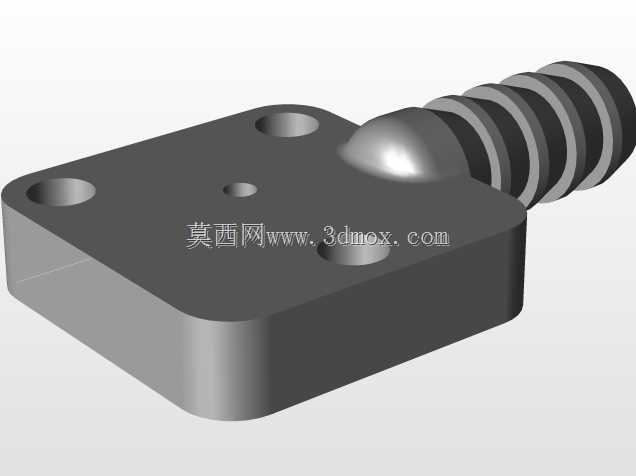

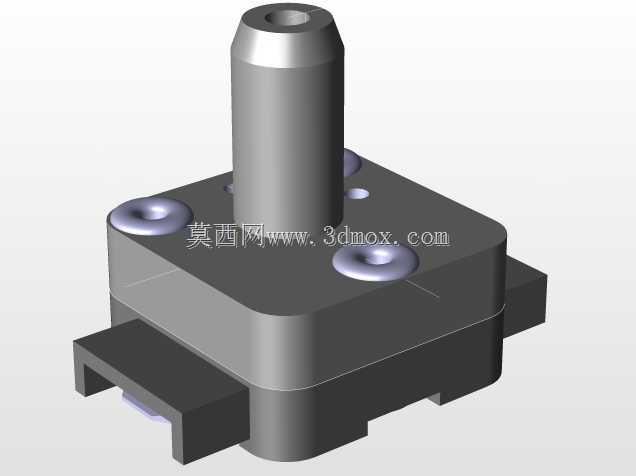

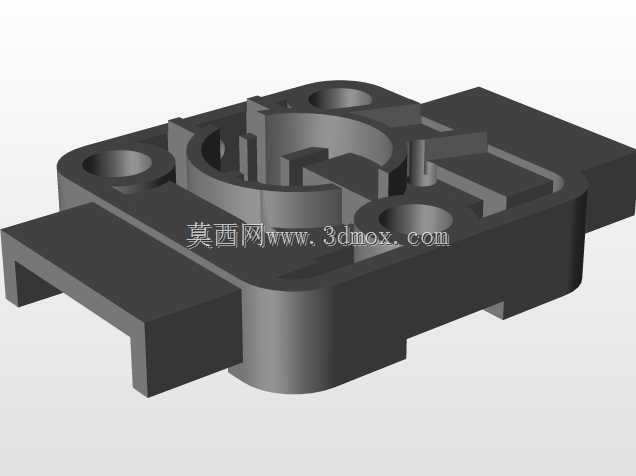

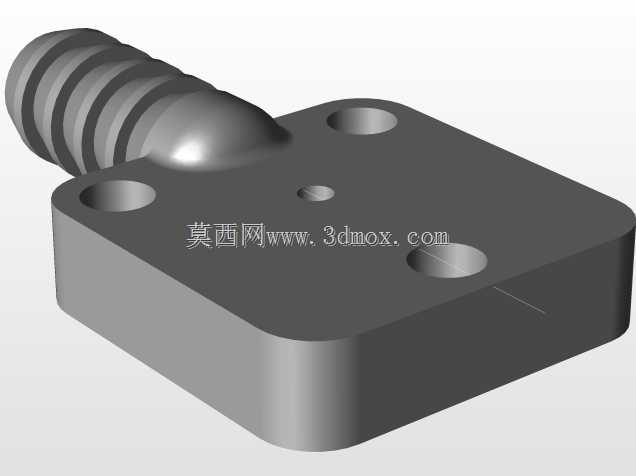

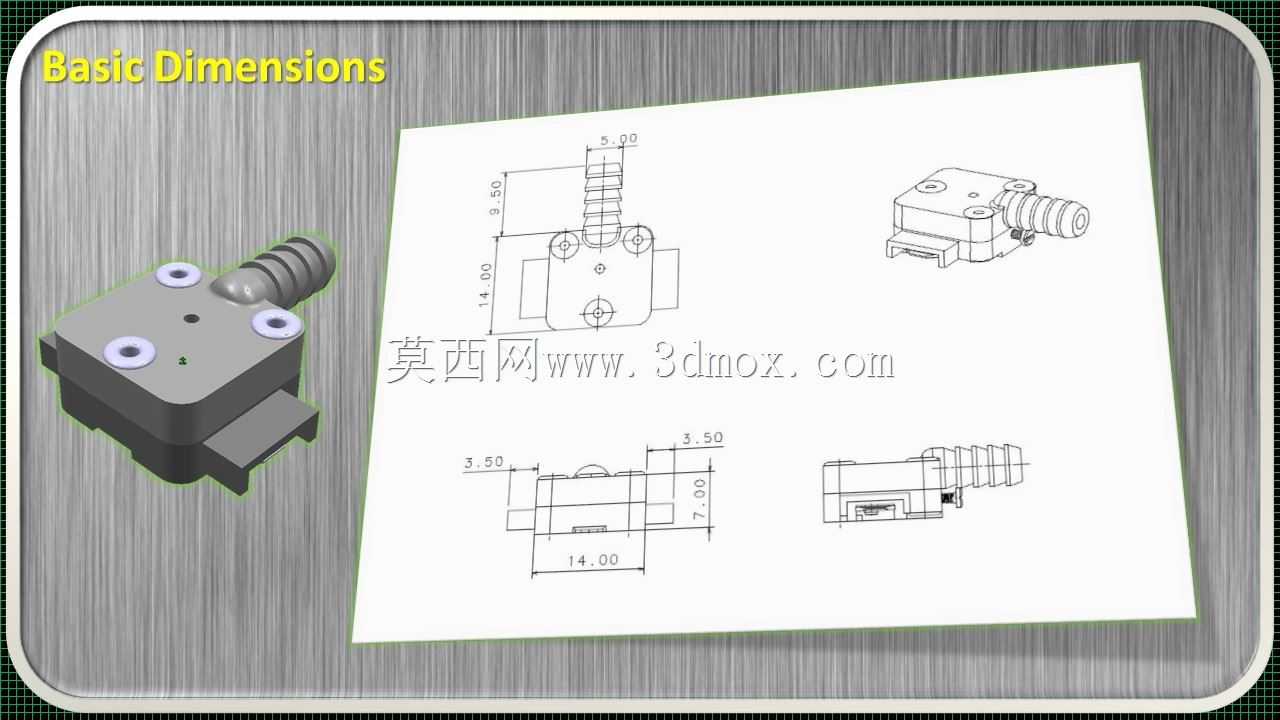

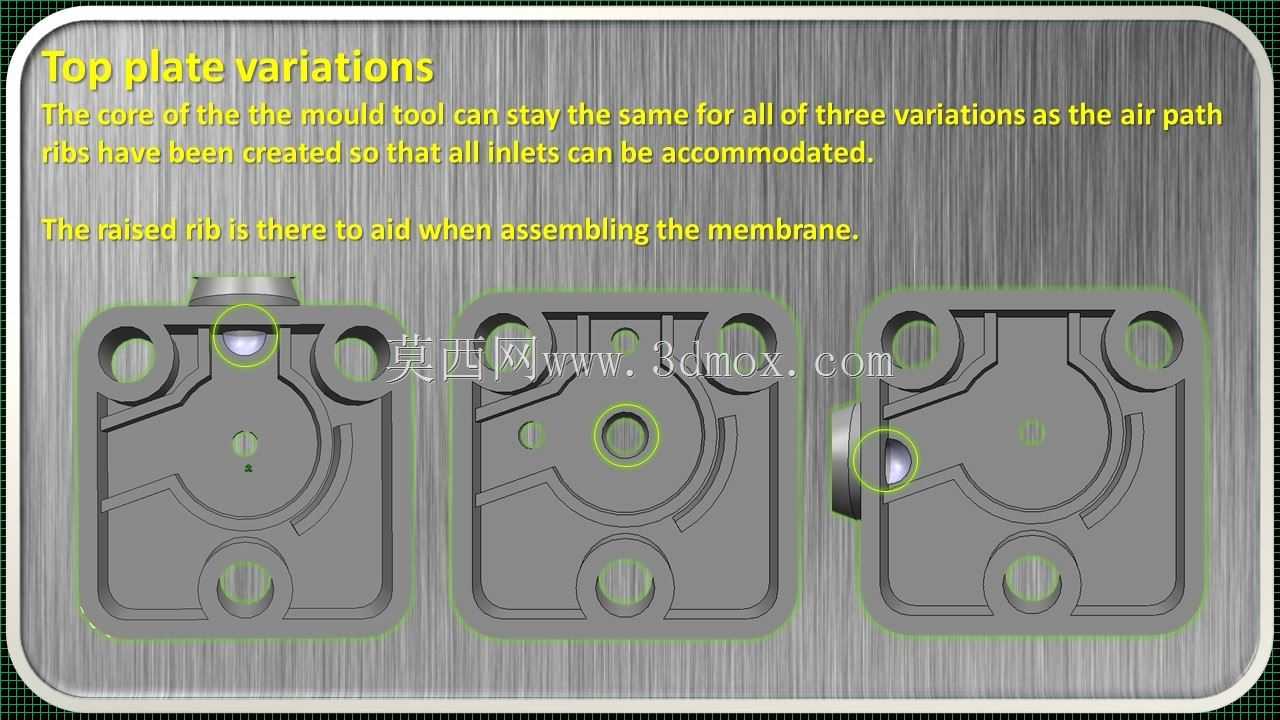

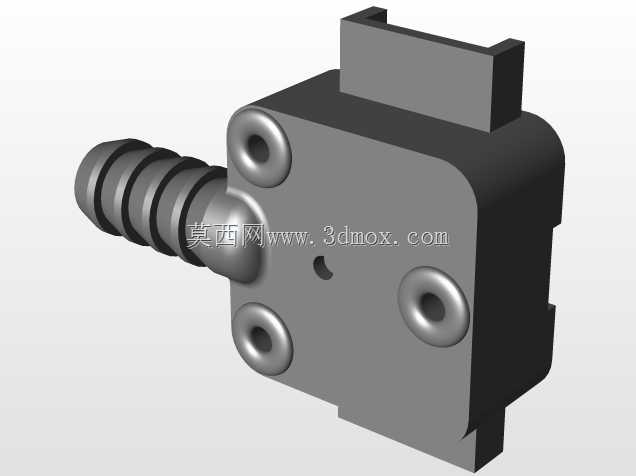

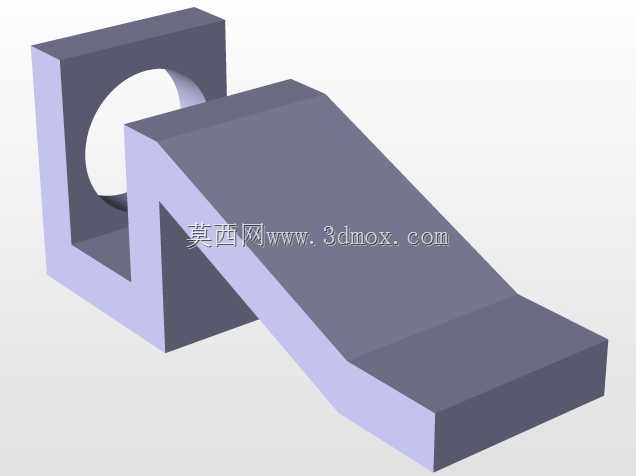

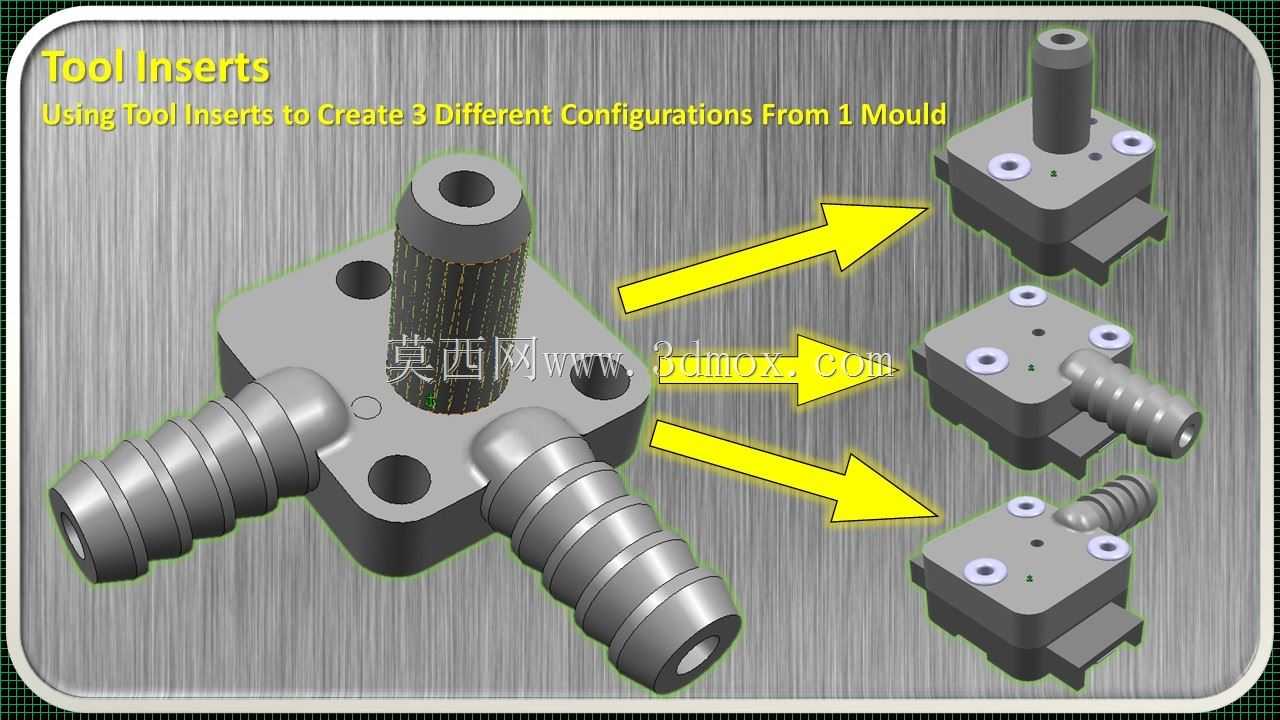

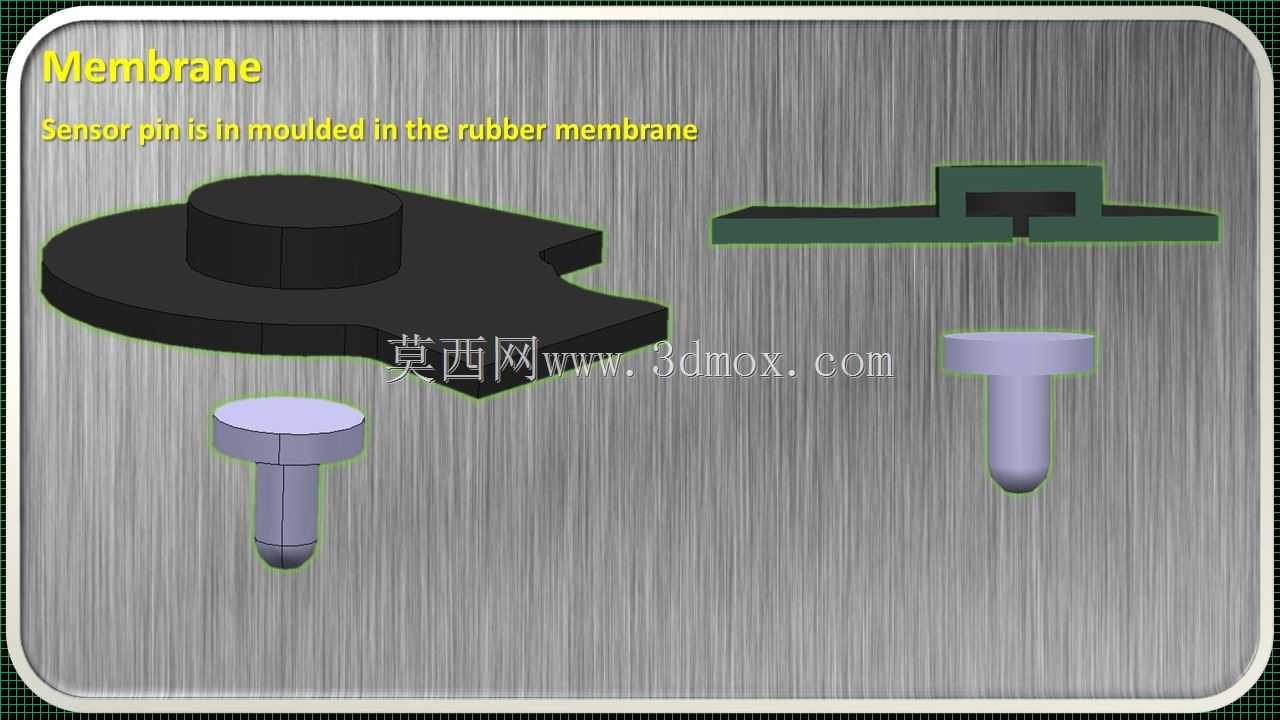

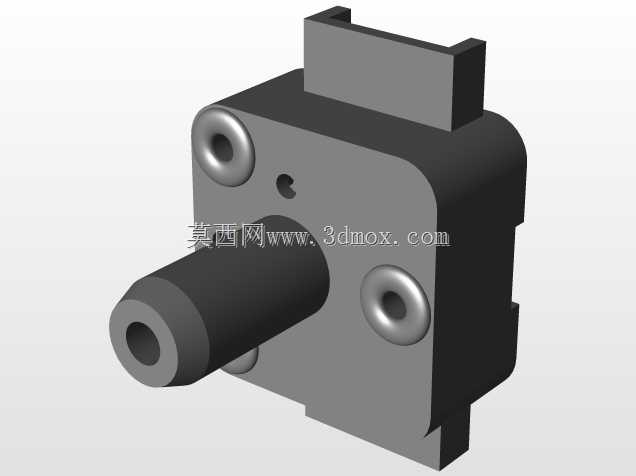

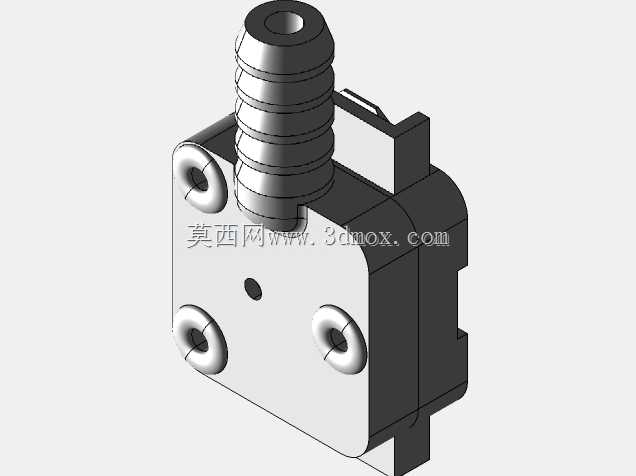

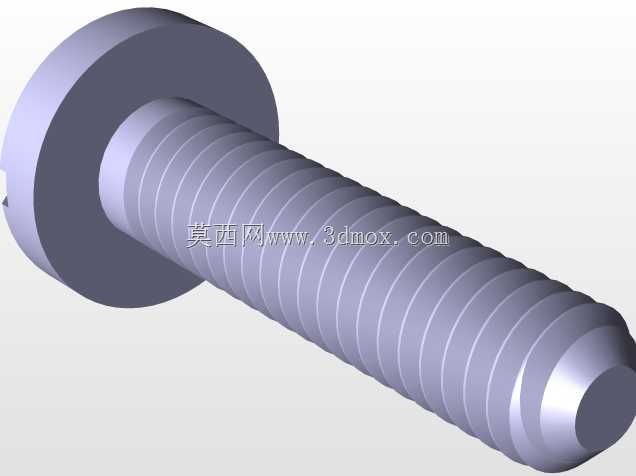

在气动控制回路、小型负压发生设备、家用净水系统、小型空压机气路管控这类场景里，压力触发开关是核心的压力阈值触发元件，这款可调薄膜压力开关，正是针对小通径气路的通断控制需求设计的接触式压力触发部件。从结构设计逻辑来看，这款开关采用模块化芯体设计思路，同一套内部芯体结构可以适配不同方向的气路入口安装需求，不需要针对不同安装方位重新开模制作主体壳体，能有效降低多场景适配的开模成本，也方便选型人员根据设备内部的布管空间灵活选择入口方位。开关的压力阈值调节依靠侧面的紧定螺钉实现，旋动螺钉时会带动内部的传感安装板前后位移，改变传感板与激活销之间的初始间隙，这个间隙的大小直接决定了压力触发的阈值——间隙越大，需要推动薄膜变形的压力值就越高，反之则触发压力越低，这种机械调节方式结构简单可靠，不需要额外的电子调节元件，在小体积空间里能实现稳定的阈值调整。开关分为常开与常关两种工作模式，常开模式适配负压检测场景，当气路内负压达到设定值时，薄膜变形带动传感板移动，与激活销接触触发电路导通，负压不足时二者保持分离，电路断开；常关模式则适配正压检测场景，初始状态下激活销与传感板保持接触，电路导通，当正压达到设定值时，薄膜推动激活销脱离传感板，电路断开，两种模式覆盖了绝大多数小通径气路的压力触发需求。从安装边界来看，这款开关主体采用方形基座设计，基座上预留了两个对称的安装通孔，可通过M3规格的紧固件直接固定在设备安装面板上，整体外形尺寸紧凑，主体宽度不超过20mm，轴向长度控制在35mm以内，不会占用过多的设备内部安装空间，气路接口采用标准的外螺纹快插结构，可直接适配4mm规格的气动软管，不需要额外的转接头就能完成气路连接。内部的橡胶薄膜采用耐油耐老化的丁腈橡胶材质，长期在气路环境下工作不会出现硬化开裂的问题，薄膜与壳体之间采用压合密封结构，不需要额外的密封胶就能保证气路的密封性，避免压力泄漏导致的触发阈值偏差。内部的电路接触片采用镀银铜片材质，接触电阻小，长期通断工作不会出现接触不良的问题，激活销与壳体之间采用小间隙配合，配合部位涂覆有低阻尼润滑脂，保证压力触发时的动作顺畅，不会出现卡滞导致的触发延迟或者不触发问题。在实际选型使用时，需要注意这款开关的适用压力范围在-50kPa到300kPa之间，不可超出这个压力区间使用，否则会导致薄膜过度变形出现不可逆的损坏，安装时需要保证气路接口与管路连接到位，避免出现漏气问题，调节压力阈值时需要缓慢旋动调节螺钉，每次调整后需要进行实际压力测试，确认触发值符合需求后再锁紧调节螺钉的防松螺母，避免设备运行过程中螺钉松动导致阈值漂移。
