水下航行器线缆隔离用穿舱金属接头

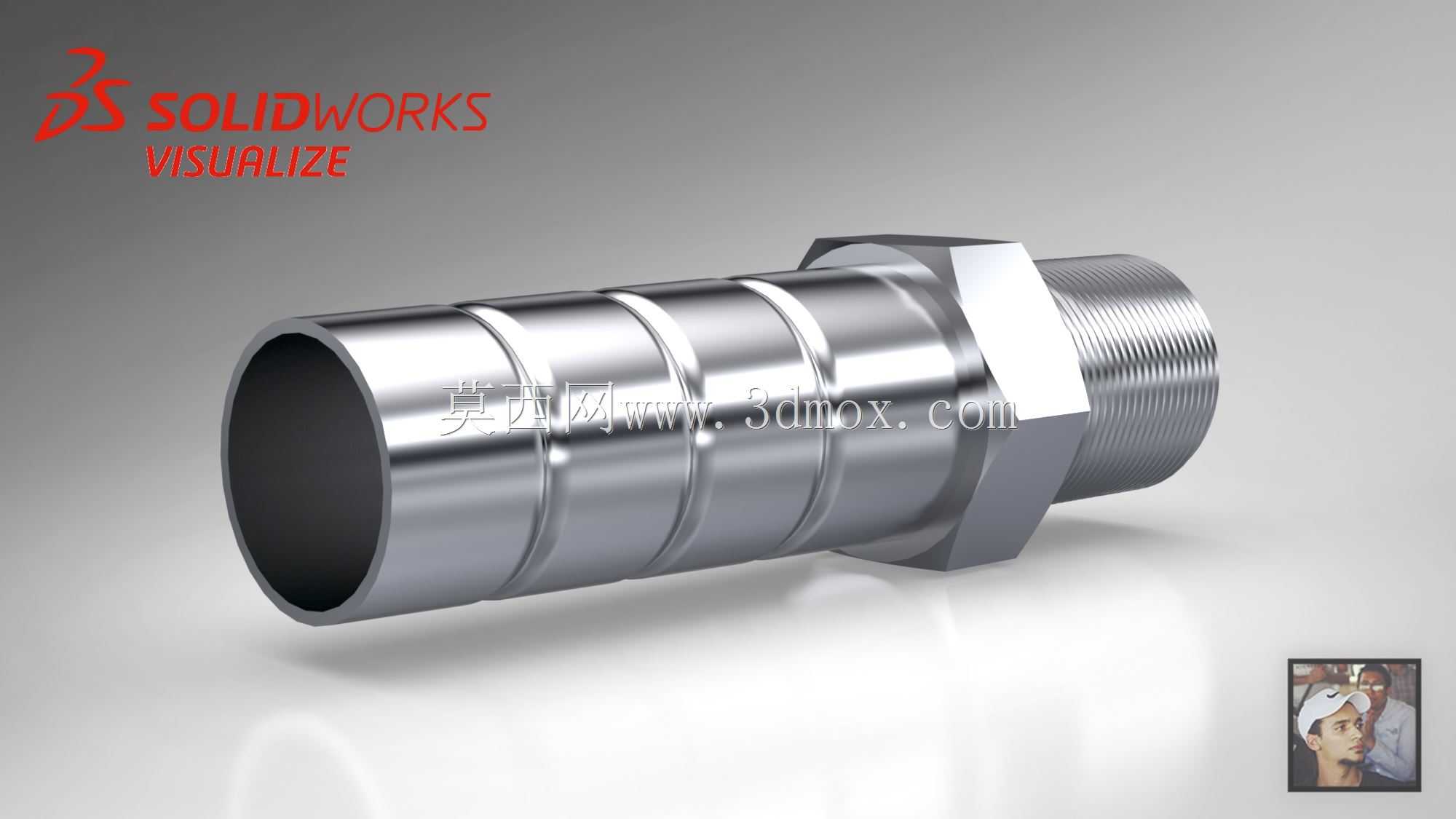

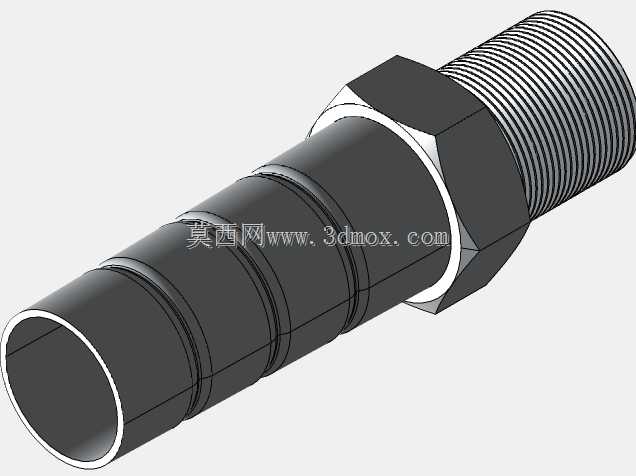

这款金属接头主要应用在水下航行器的舱体穿线部位，核心作用是实现舱内外线缆的物理隔离，同时兼顾穿线部位的结构支撑与密封衔接需求。从结构设计来看，接头一端采用外螺纹结构，可直接旋入舱体预设的内螺纹安装孔，螺纹段长度匹配常规水下舱壁的厚度范围，安装时可通过中部的六角拧动台施加扭矩，无需额外定制工装，普通活动扳手即可完成锁紧操作，六角台的对边尺寸按照通用五金件的标准公差设计，能适配常规安装工况下的操作空间，不会出现拧动时与周边结构干涉的问题。另一端采用多道环形倒刺的宝塔结构，倒刺的凸起高度、间距经过反复校核，当外部套接柔性防护套管或者密封胶管时，倒刺可嵌入胶管内壁，配合喉箍锁紧后能承受水下工况的轴向拉扯力，避免胶管在水压波动、设备航行振动过程中出现松脱渗漏。接头内部为贯通式光孔，孔径根据常规穿舱线缆的束径设计，预留了足够的穿线间隙，线缆穿入后可在孔内填充密封填料完成线缆与接头内壁的密封，实现舱内外的压力隔离，避免外部水体渗入舱体内部。设计过程中优先考虑了水下工况的耐蚀需求，整体结构采用等壁厚设计，避免出现应力集中的尖角、薄边，在中部六角台与两端结构的衔接处做了圆角过渡，既减少了机加工过程中的应力残留，也能降低长期受水压作用产生的结构疲劳风险。接头的整体轴向长度控制在紧凑范围内，不会在舱壁内外侧占用过多安装空间，适配水下航行器内部紧凑的设备布局，安装后两端突出舱壁的长度经过优化，既保证了螺纹啮合的有效长度、胶管套接的有效深度，也不会突出过多与周边线缆、构件产生剐蹭。在实际选型使用时，可根据舱壁的实际厚度选配对应厚度的密封垫片垫在六角台与舱壁之间，进一步提升端面的密封性能，宝塔端的倒刺数量可适配不同硬度的胶管材质，即使是硬度稍高的聚氨酯防护套管，也能在喉箍锁紧后获得足够的抱紧力，不会出现滑脱问题。这类接头除了应用在水下航行器领域，也可在各类需要穿线隔离、管路衔接的浸水工况设备中使用，结构简单可靠，没有冗余的活动部件，长期使用过程中无需额外维护，仅需在每次设备检修时检查胶管老化情况、螺纹锁紧状态即可。建模过程中严格按照机械加工的公差要求还原了各部位的尺寸细节，螺纹段的牙型、退刀槽结构，六角台的倒角，宝塔端倒刺的圆弧过渡都做了精准还原，可直接用于装配干涉校验、安装模拟，也可作为同类接头设计的参考原型，帮助设计人员快速完成穿舱接头的选型适配与结构改型。
