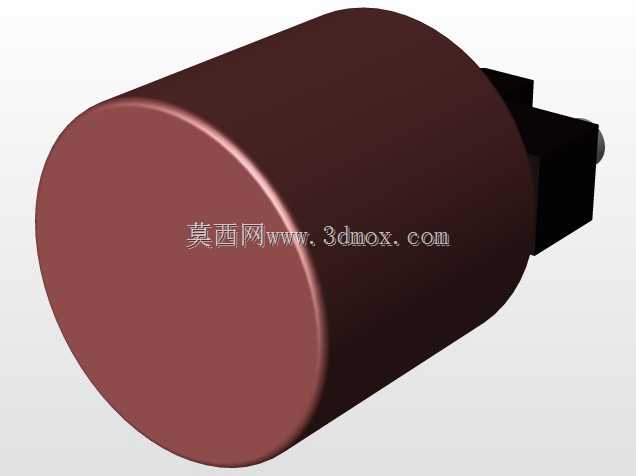

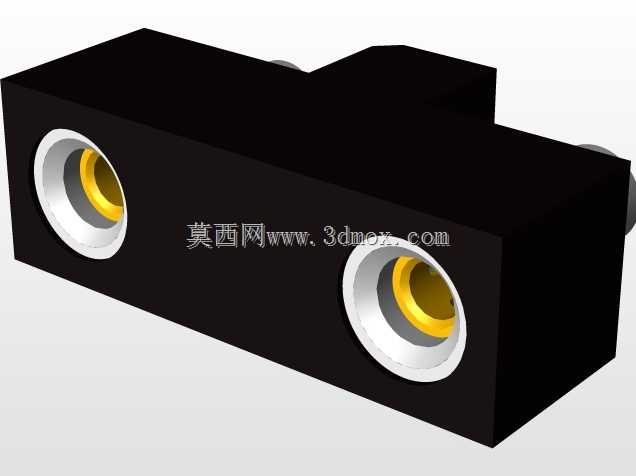

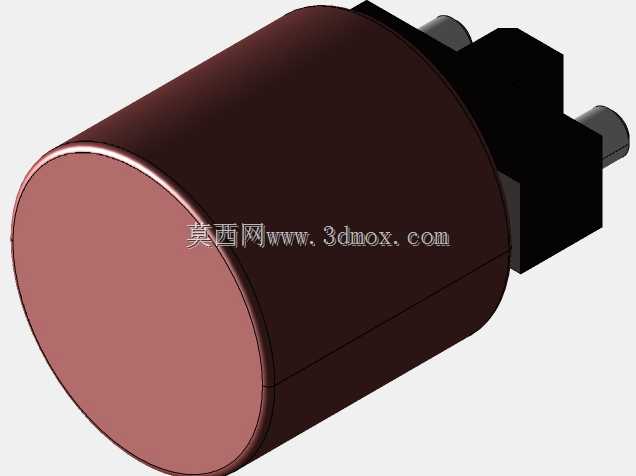

TE5TR5型SMD径向引线保险丝座结构设计

在消费电子、工业控制板卡、小型电源模块的PCB装配场景中，径向引线保险丝座是板载过流保护回路里的核心连接载体，承担着保险丝的夹持固定、电气导通、故障件快速更换的多重作用，这类SMD封装的座体尤其适配波峰焊、回流焊的自动化产线装配流程，无需人工额外弯折引线，能大幅提升板级装配的效率。本次设计的TE5/TR5型径向引线保险丝座，针对564系列径向引线保险丝做适配，引脚螺距严格控制在5.08毫米，刚好匹配通用PCB板上标准2.54毫米栅格的双孔位布局，不管是单面板、双面板还是多层FR4板材，都能直接对位焊盘，不会出现引脚错位、焊盘偏移的装配问题。从结构设计逻辑来看，座体分为绝缘基座和导电夹持端子两部分，绝缘基座采用耐高温热塑性材料注塑成型，能承受回流焊阶段260摄氏度以内的峰值温度，不会出现基座软化、形变导致的端子偏移问题；基座底部做了平整的贴装定位面，两侧设计了微小的定位凸点，在SMT贴装时可以配合吸嘴抓取，同时贴装后能在座体与PCB板面之间留出0.1毫米左右的间隙，避免焊锡爬升污染端子接触区域。导电夹持端子采用镀锡铜合金冲压成型，夹持端做了内收的圆弧卡口，卡口的张开量经过反复调校，既能保证保险丝引线插入时的顺畅度，又能提供足够的夹持力，避免设备在振动工况下出现引线松脱、接触电阻过大的问题；端子的焊脚部分做了加宽的爬锡面，焊锡熔融后能形成饱满的浸润角，焊接强度可以满足常规工业设备的抗振动要求。从安装边界来看，座体整体高度控制在10毫米以内，贴装后不会占用过多板上垂直空间，适配紧凑型板卡的堆叠装配需求；同系列包含两种不同高度的基座规格，分别对应不同长度引线的径向保险丝，选型时可以根据板上预留的空间高度灵活匹配。在实际电路应用中，这类保险丝座可以直接替代传统的引线直焊式保险丝装配方案，当回路出现过流熔断保险丝后，不需要拆焊电路板，直接拔出损坏的保险丝替换新件即可完成维修，大幅降低后期运维的时间成本；放射状的端子受力结构可以让夹持力均匀分布在保险丝引线上，避免长期使用后端子出现应力松弛导致的接触不良问题，在-40摄氏度到85摄氏度的常规工业工作温度区间内，都能保持稳定的电气连接性能。设计过程中还针对端子的保持力做了专项验证，确保保险丝插入后能承受5N以上的轴向拉力不松脱，同时插拔力控制在15N以内，兼顾连接可靠性和更换便捷性；基座的绝缘电阻可以达到1000MΩ以上，满足强电回路的绝缘安全要求，不会出现相邻引脚之间的爬电击穿问题。
