灯具内嵌玻璃压紧固定卡扣安装结构

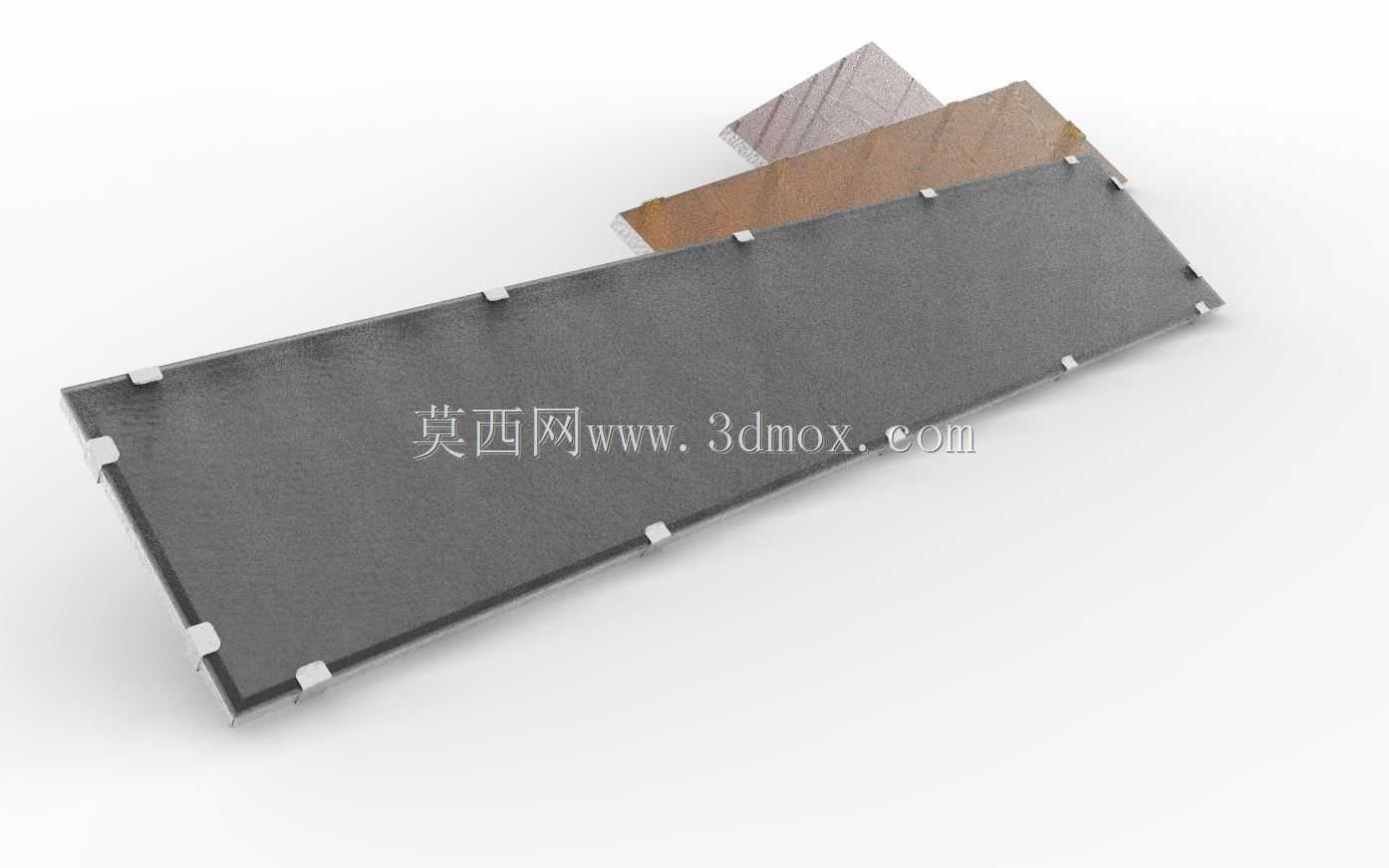

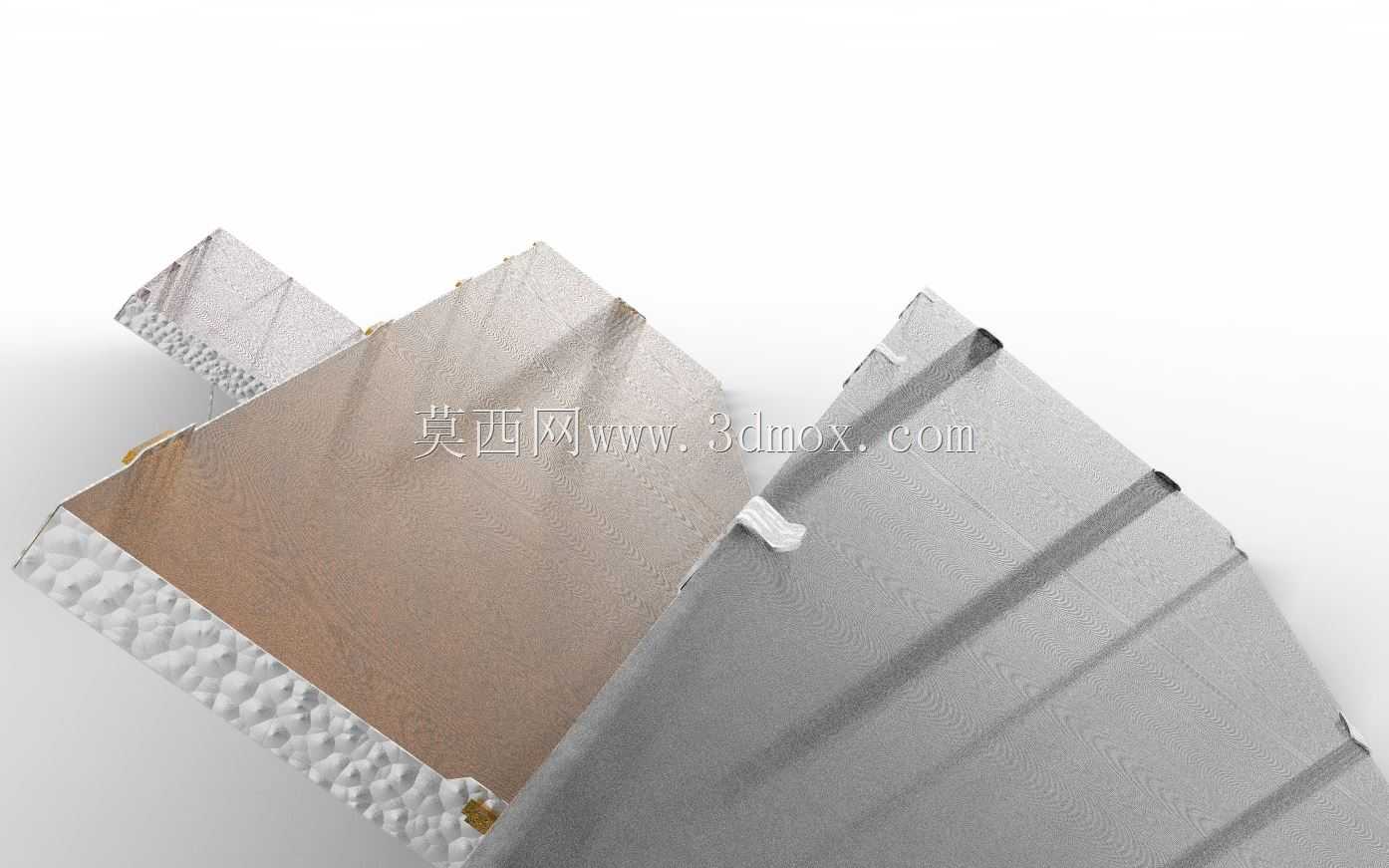

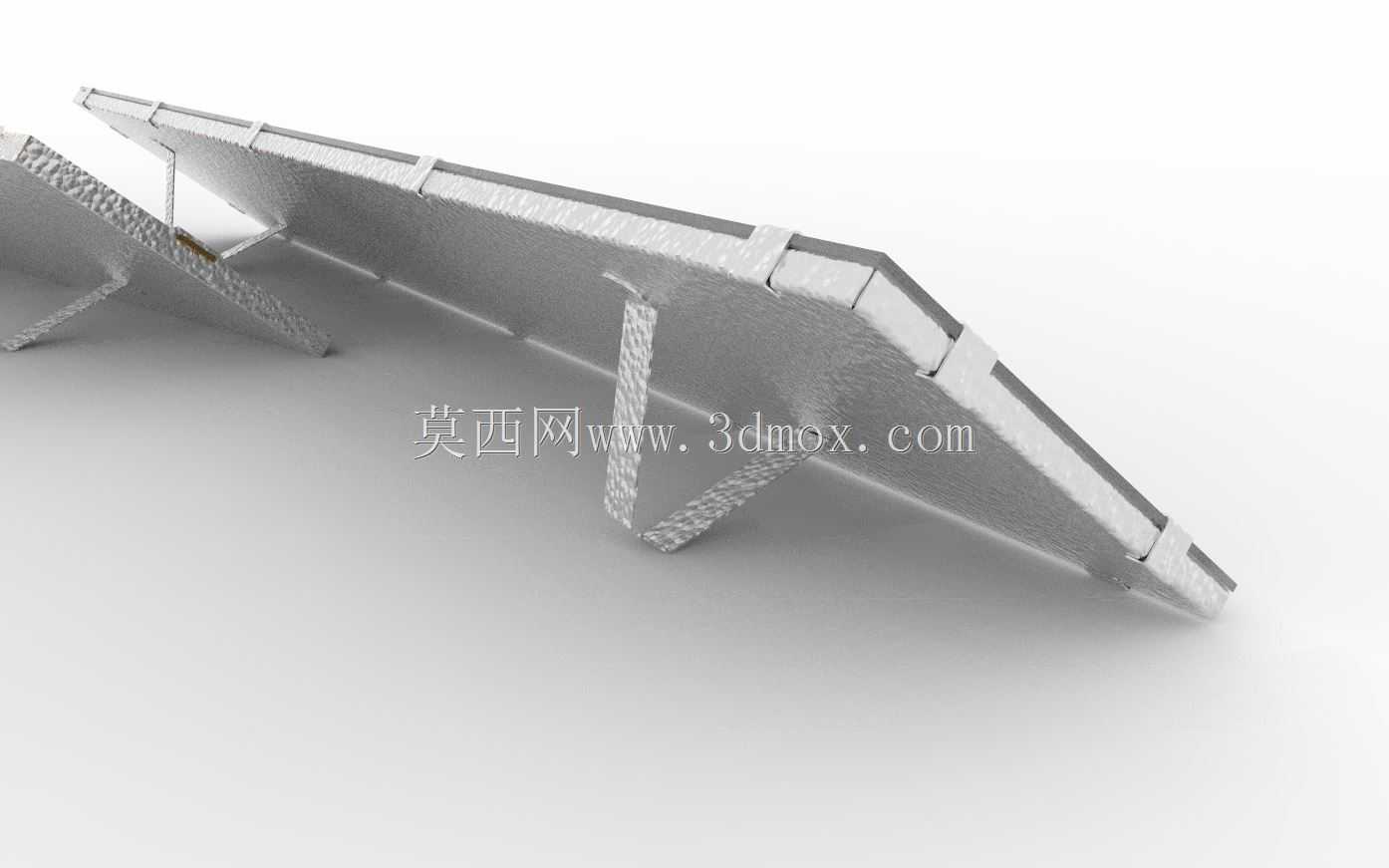

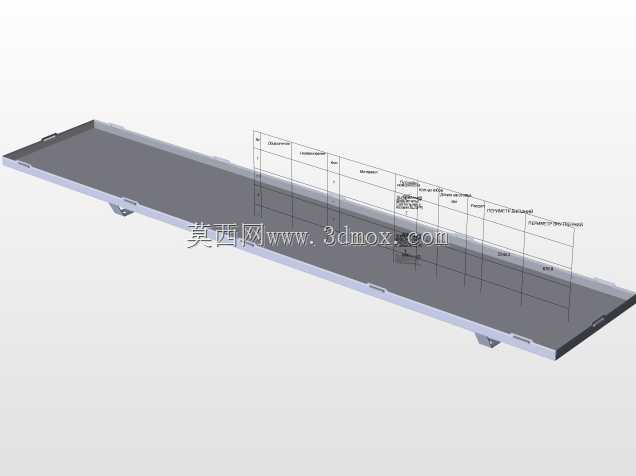

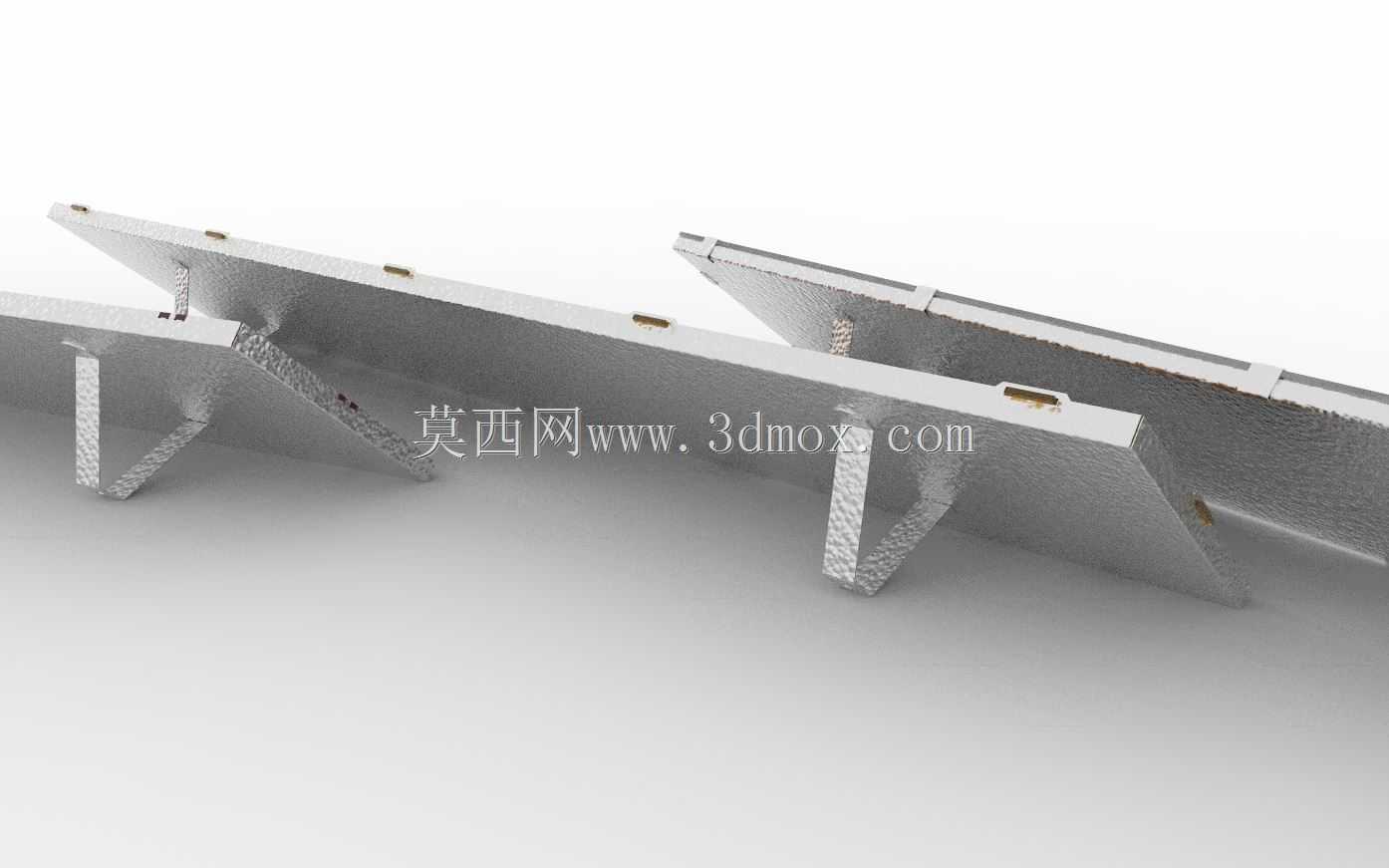

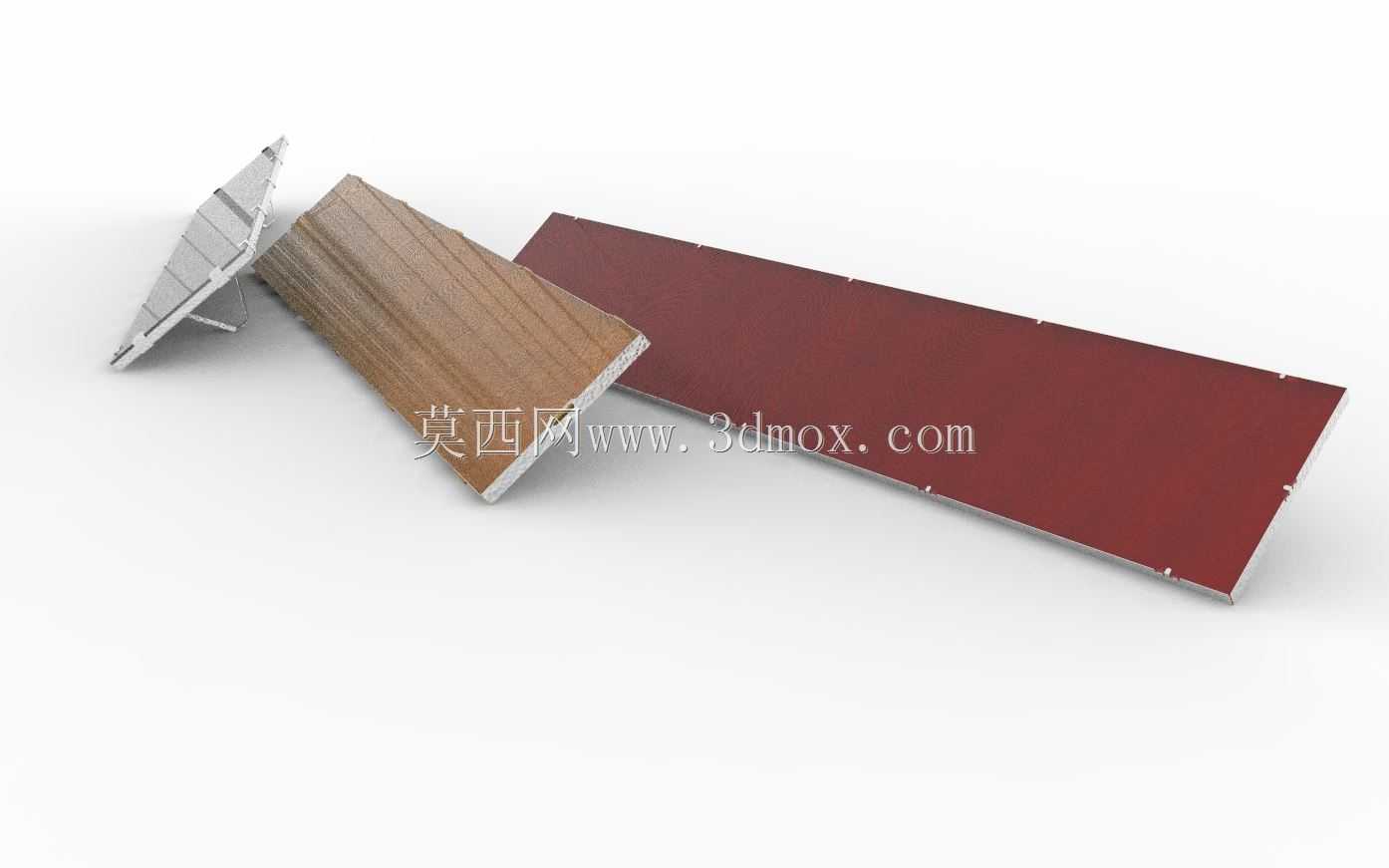

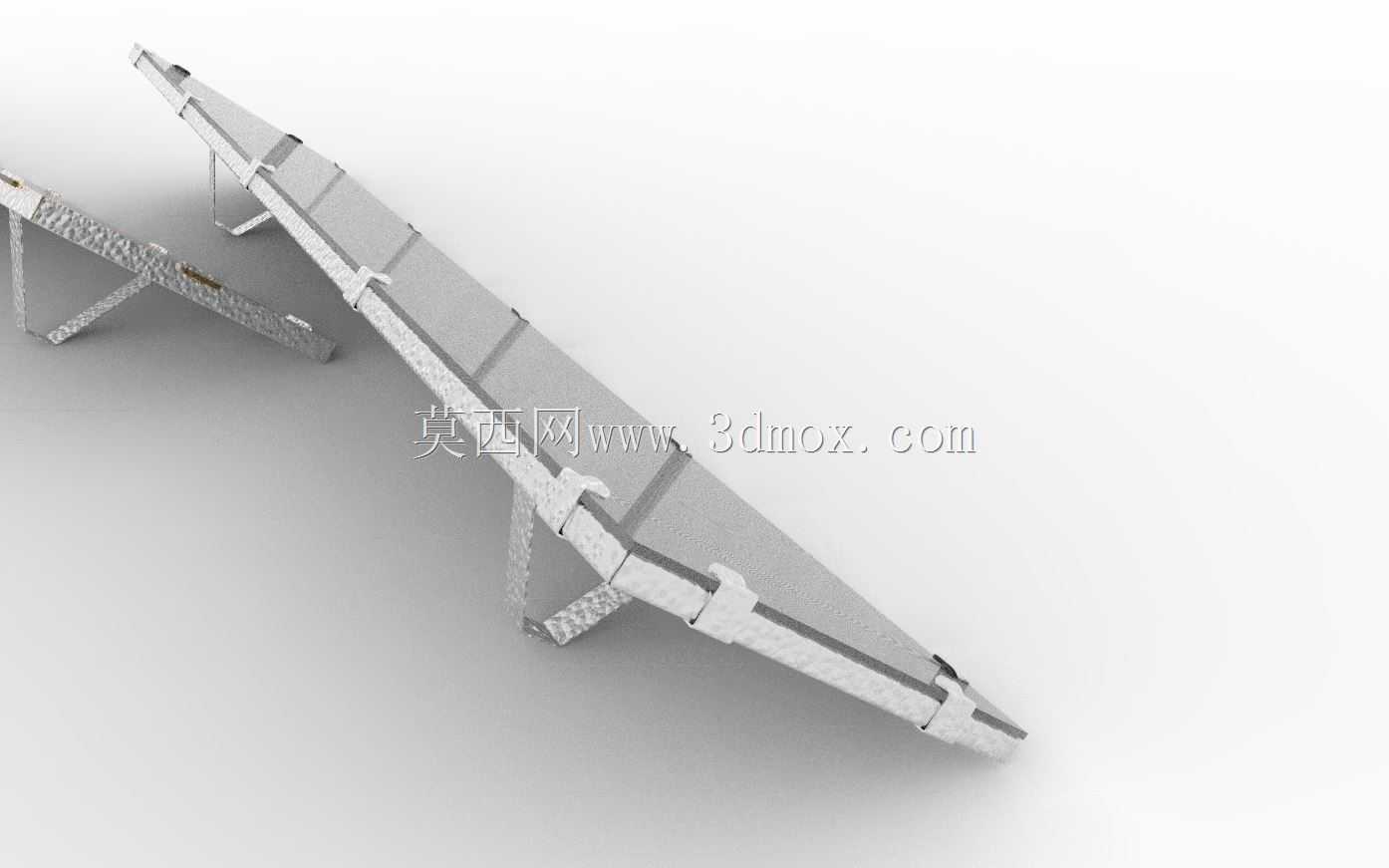

在商用面板灯、线性办公灯、户外长条亮化灯具的结构设计环节，玻璃面板的可靠固定一直是容易被忽略却直接影响产品可靠性的细节点，传统打胶固定的方案不仅装配效率低，后期维护更换玻璃时极易造成边框变形，胶层老化后还容易出现玻璃移位、密封失效的问题，这套固定结构就是针对这类痛点设计的无胶压紧方案。从实际装配逻辑来看，这套结构依托灯具的金属型材边框作为安装基准，边框内侧预留了统一深度的玻璃嵌装槽，槽底提前贴装缓冲泡棉条，玻璃面板顺着槽口推入到位后，不需要额外涂覆密封胶或者结构胶，只需要沿着边框的预设卡位逐个卡入配套的塑料压紧卡扣即可。卡扣的设计做了针对性的受力优化，卡接端的倒钩结构刚好卡入型材边框的预制卡槽内，压紧端的压脚刚好贴合玻璃表面的边缘非透光区域，不会遮挡灯具的出光面，每个卡扣的压紧力经过反复调校，既不会因为压力过大造成玻璃边角应力集中碎裂，也不会因为压力不足导致运输过程中玻璃出现窜动异响。从安装边界来看，这套结构适配的玻璃厚度覆盖常规灯具常用的3mm到5mm钢化玻璃区间，边框型材的卡槽尺寸统一为1.2mm壁厚的常规铝型材规格，不需要单独开模定制特殊型材，卡扣的排布间距控制在150mm到200mm之间，在灯具的四个边角位置额外增加一个卡扣，避免边角位置因为外力磕碰出现玻璃翘起的问题。在实际应用场景中，这类固定结构不仅适合室内办公照明的面板灯，在户外防水类的长条洗墙灯、隧道灯结构中也能适配，只需要在卡扣与玻璃接触的位置增加一层薄的硅胶垫，就能抵消户外环境下型材与玻璃不同热胀冷缩系数带来的应力差，避免温度剧烈变化时玻璃出现开裂问题。对比传统的螺丝压片固定方案，这套卡扣结构不需要在型材上提前攻丝或者预置螺母，装配时只需要人工按压到位即可，单条1.2米长的灯具装配时间能缩短近三分之二，后期维护更换玻璃或者内部灯板时，只需要用平口螺丝刀轻轻撬开卡扣就能拆下玻璃，不会对边框或者玻璃造成二次损伤。结构设计时还特意做了防呆处理，卡扣的正反方向做了明显的结构差异，反向状态下无法卡入型材卡槽，能有效避免产线装配时出现卡扣装反的问题，压脚的接触面积做了加大处理，压强控制在钢化玻璃的安全承压范围内，即使长期使用也不会在玻璃表面留下压痕。
