ENERPAC高压手动换向液压阀拆解结构

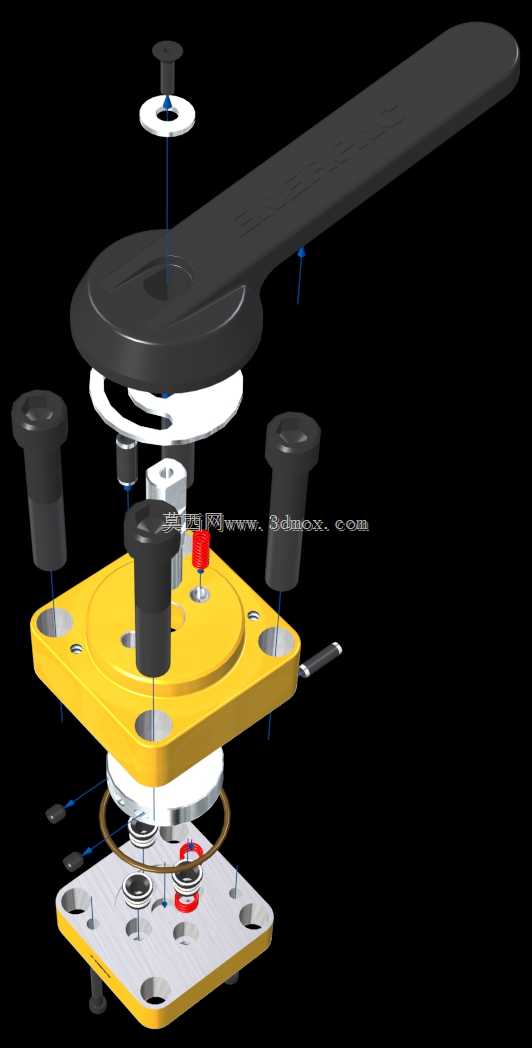

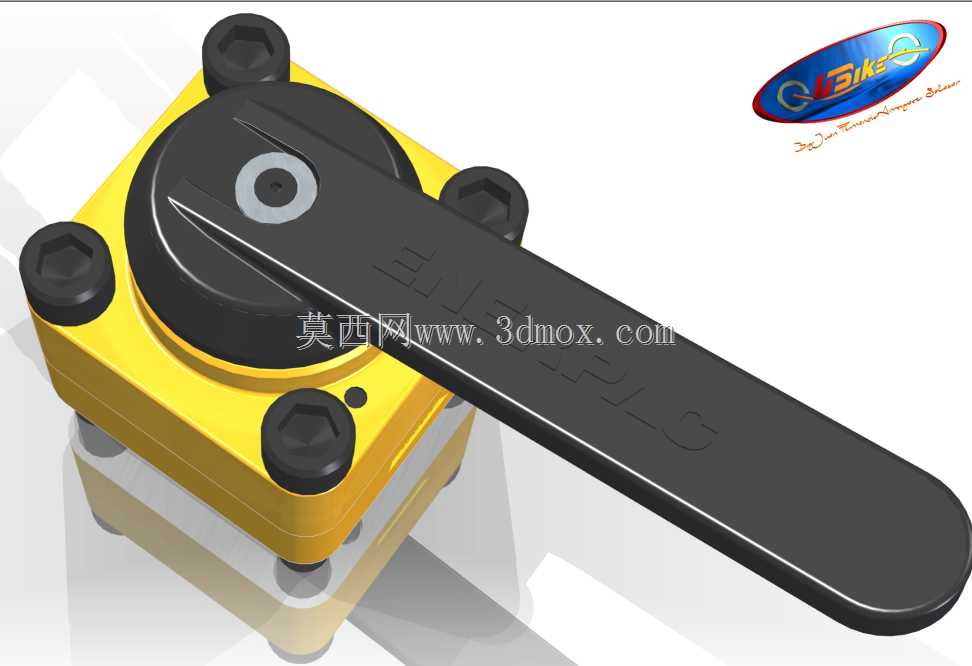

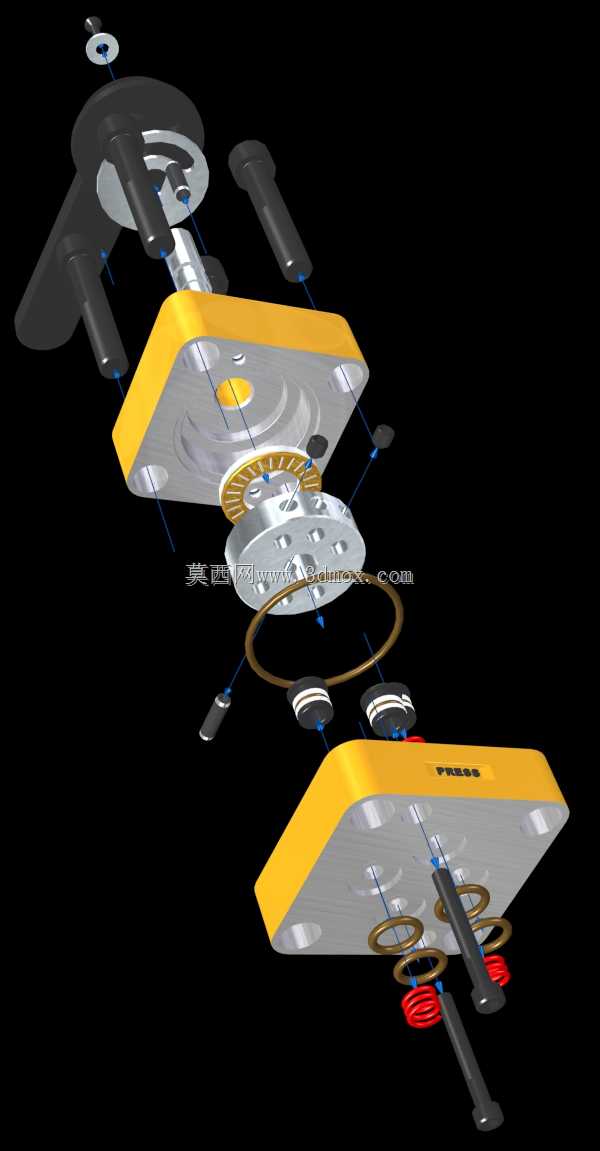

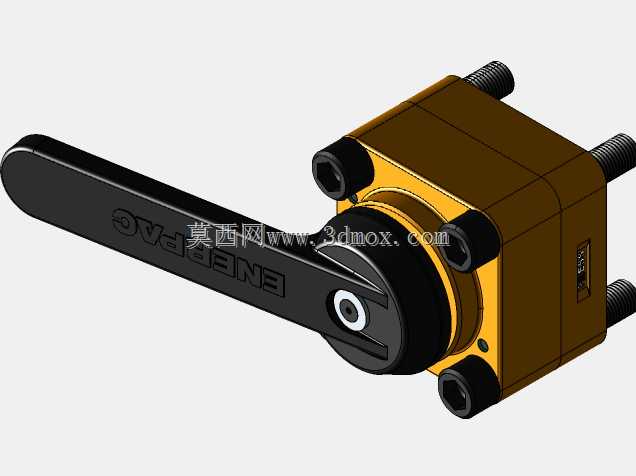

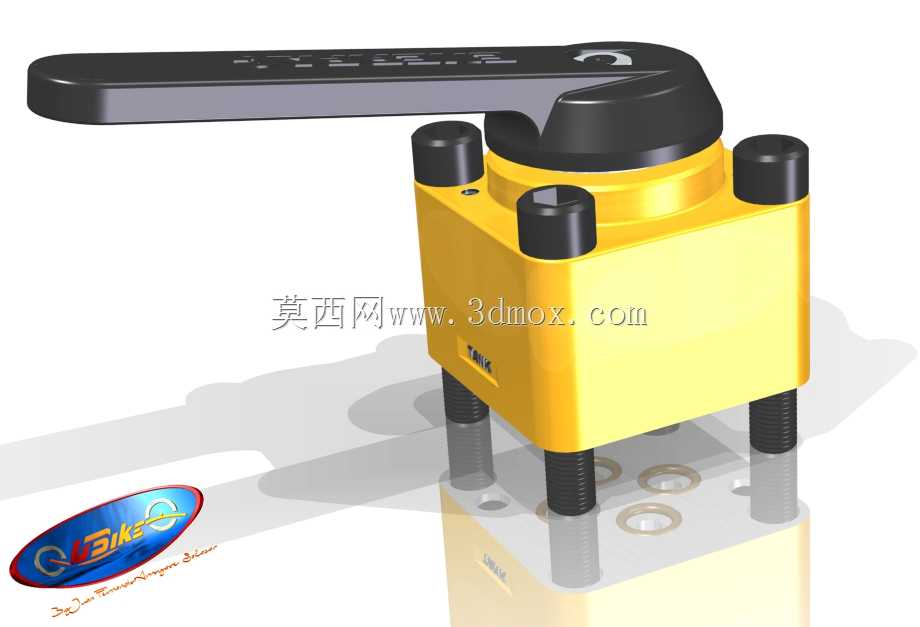

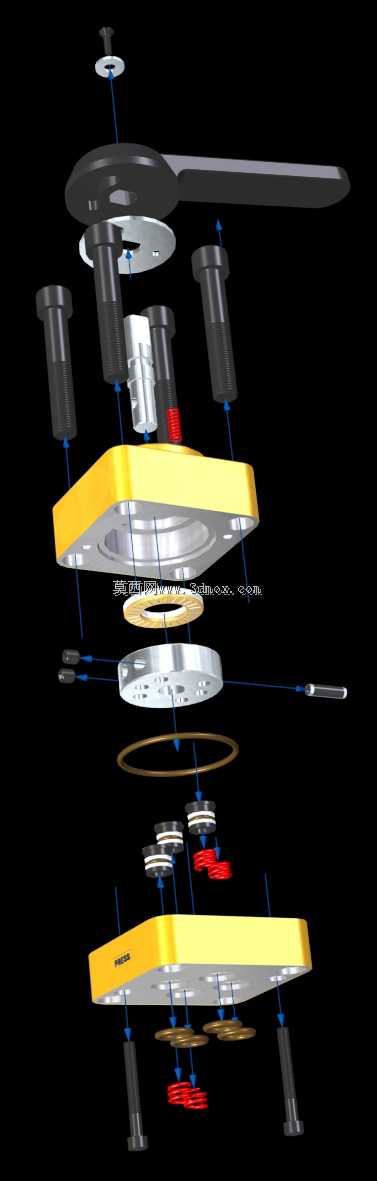

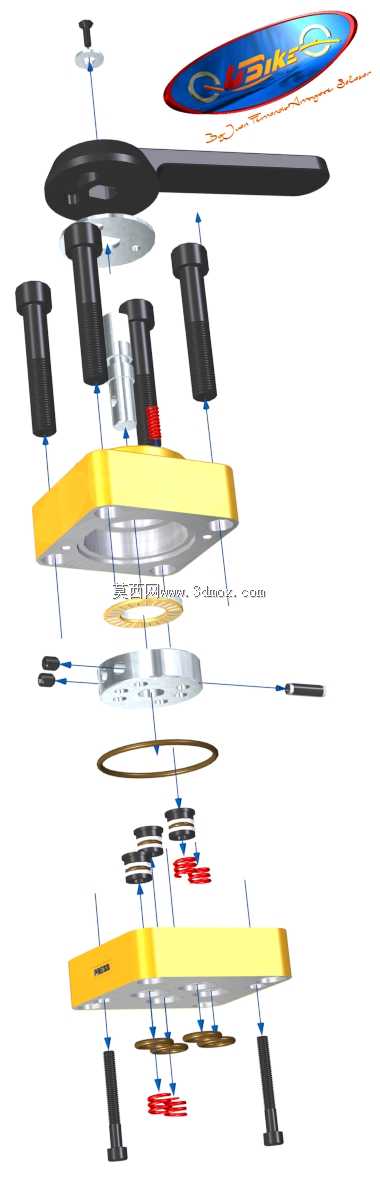

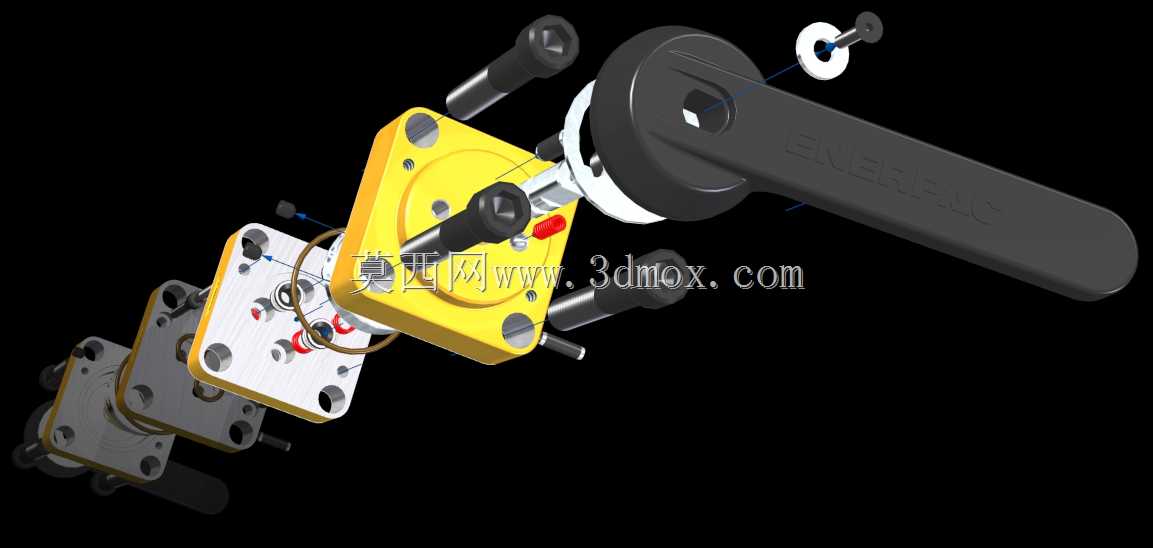

这款高压手动阀常见于小型液压站、便携液压机具、工装夹紧回路这类需要人工切换油路方向的作业场景，额定工作压力覆盖10000PSI级别，适配绝大多数70MPa级高压液压系统的油路切换需求，在野外无电控条件的液压作业场景、维修现场的临时液压动力回路、小型压机的手动控制回路中应用十分广泛。从拆解结构能看到，整体采用板式安装的叠层结构设计，底部阀板开有标准的安装固定孔位，安装时可直接贴合对应阀块的安装面，通过周圈布置的内六角螺栓完成紧固密封，安装边界紧凑，不需要额外预留过大的操作空间，扳动手柄的操作半径在常规液压阀组的布局预留范围内即可满足，不会和周边管路、其他阀件产生干涉。设计上采用手柄驱动的凸轮旋转结构，扳动手柄时会带动内部的阀芯做轴向或者旋转动作，实现不同油路的通断切换，顶部的碟簧与垫片组件提供操作后的复位预紧力，同时保证阀芯位置的保持力，避免系统压力波动导致阀芯移位误动作。阀体内的流道做了平滑过渡处理，尽可能降低高压油液流过时的压力损失，密封件采用适配高压工况的硬质密封搭配O型圈的组合结构，在频繁换向的工况下也能保证密封可靠性，减少内泄量。底部的阀板集成了所有的油口接口，不需要额外外接管路来实现阀件的内部连通，整体集成度较高，红色的小定位件用于标识手柄的操作档位，操作人员可以直观判断当前的油路导通状态，避免误操作。在做三维结构设计时，这类阀的安装孔位、手柄操作空间、油口位置都是需要重点核对的尺寸，尤其是在紧凑液压站的阀组布局中，要提前预留出手柄扳动的全行程空间，同时要保证安装螺栓的锁紧操作空间，避免后期装配时出现工具无法伸入的问题。阀芯与阀体的配合间隙控制在高压阀要求的精度范围内，既保证阀芯动作的顺畅性，又能控制高压下的内泄量在允许范围内，顶部的压盖组件通过螺栓预紧提供密封件的压缩量，保证高压工况下不会出现外泄漏。
