油气水三相分离工业处理设备结构

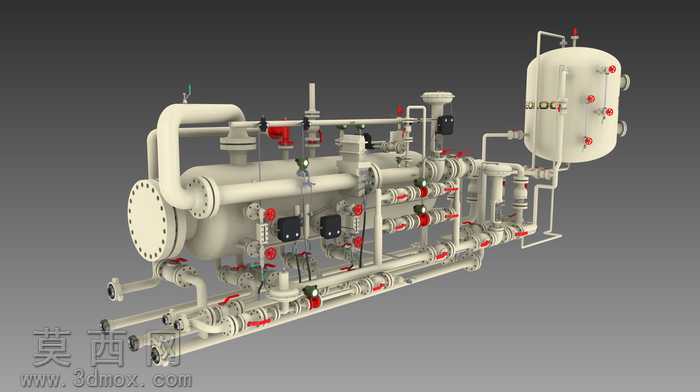

本模型为油气水三相分离工业处理设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循石油天然气地面处理设备的工程设计规范，对卧式分离主罐体、立式缓冲罐体、各级工艺管路、控制阀门、检测仪表、安全附件进行了1:1等比例还原。材质渲染阶段，针对罐体承压壳体采用哑光碳钢材质表现，还原工业设备金属漆面的厚重质感，管路部分根据输送介质差异做了材质区分，工艺主管路采用与罐体一致的浅米色防腐漆面，控制阀门的手轮、安全泄放部件采用醒目的红色漆面做功能区分，仪表外壳、气动控制元件采用深灰哑光工程塑料与黑色金属材质搭配，各部件连接处的法兰、螺栓细节均做了精细化建模，还原真实设备的装配结构。结构设计上，模型完整呈现了三相分离器的核心工艺布局：卧式主罐体作为气液预分离与沉降分离的核心腔室，侧面设置大口径检修人孔，顶部布置气相引出管路与安全泄放装置，底部设置液相沉降与导出管路；旁侧的立式罐体作为缓冲与二次分离单元，通过连通管路与主罐体衔接，罐体表面布置的液位检测接口、压力取源接口、介质取样接口均按照实际工艺点位排布；各级管路上配置的切断阀、调节阀、止回阀按照工艺流程走向有序排布，管路支架按照承重要求做了合理布局，完整还原设备现场安装的支撑结构。设计思路围绕三相分离的工艺逻辑展开，建模时优先保证内部流道对应的外部接口位置准确，各部件的装配关系符合压力容器与压力管道的设计要求，既保证了模型外观的写实渲染效果，也清晰呈现了三相分离器从介质进入、气液分离、油水沉降、各相介质导出的完整工艺对应的外部结构，可用于石油天然气处理领域的设备结构展示、工艺原理演示、安装布局参考等场景，模型各部件独立建模可拆分，便于后续做结构拆解、内部构造展示等二次编辑。
