液压软管拉取前卷取作业设备结构模型

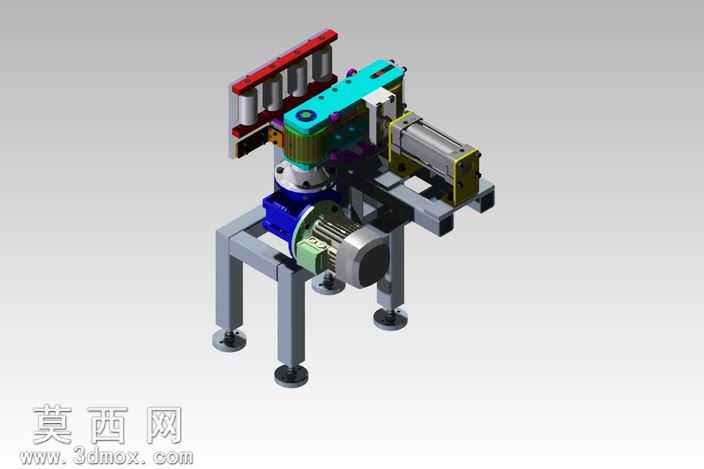

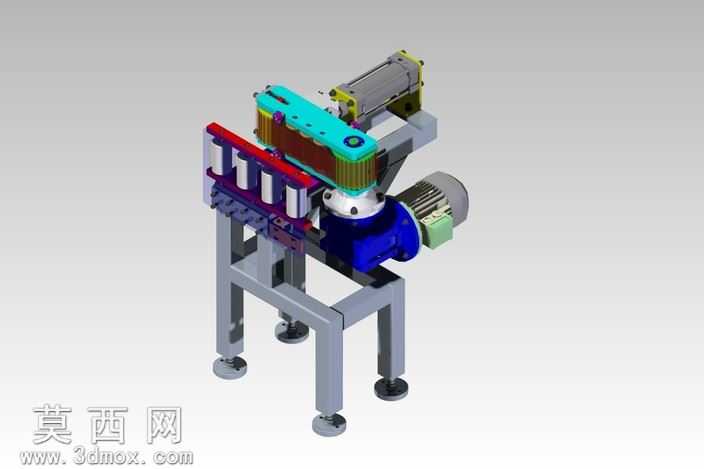

本模型为液压软管拉取前卷取作业专用设备的三维结构模型，整体采用机架支撑式布局设计，建模过程严格遵循机械设计装配规范，对设备各组成部件进行了1:1等比例还原，完整呈现了设备从动力输入到执行作业的全链路结构逻辑。模型底部为方管焊接成型的支撑机架，机架底部配置可调式脚杯结构，可根据现场安装地面的平整度进行高度微调，保障设备运行过程中的整体稳定性，机架上方依次排布动力驱动单元、传动换向单元、执行作业单元以及气动辅助定位单元。动力驱动单元采用卧式安装的减速电机作为核心动力源，建模时还原了电机外壳的散热筋结构、接线盒位置以及输出端的连接法兰细节，电机输出端通过联轴器与立式换向减速器相连，减速器将水平输入的动力转换为垂直方向输出，为上方的卷取辊组提供旋转驱动力。执行作业端设置了多组平行排布的导向辊与压合辊，辊体表面做了防滑纹理的材质模拟，可在软管拉取输送过程中提供足够的摩擦力，避免软管出现打滑偏移问题，侧边配置的标准气缸组件可驱动压合臂完成开合动作，适配不同管径规格的液压软管上料与压紧作业，气缸的缸筒、活塞杆、端盖以及安装附件均做了精细化建模，还原了气动元件的标准安装尺寸与外观特征。设备上方设置的多组定位导柱与限位挡块，可对软管的输送路径进行精准约束，保证软管拉取过程中始终保持对齐状态，避免出现偏斜卷取的问题。渲染阶段对不同部件赋予了差异化的材质属性，机架部分赋予哑光灰色喷塑材质，电机、减速器等传动部件赋予金属烤漆与机加工金属材质，气动元件与辊组部分分别赋予阳极氧化铝合金、镀铬金属材质，管线部分赋予黑色橡胶材质，通过材质差异清晰区分各功能模块，直观呈现设备的结构组成。整体设计围绕液压软管拉取前的预卷取工序需求展开，各部件的装配关系完全符合实际机械装配逻辑，可直接用于设备方案展示、结构验证以及相关作业工序的原理演示。
