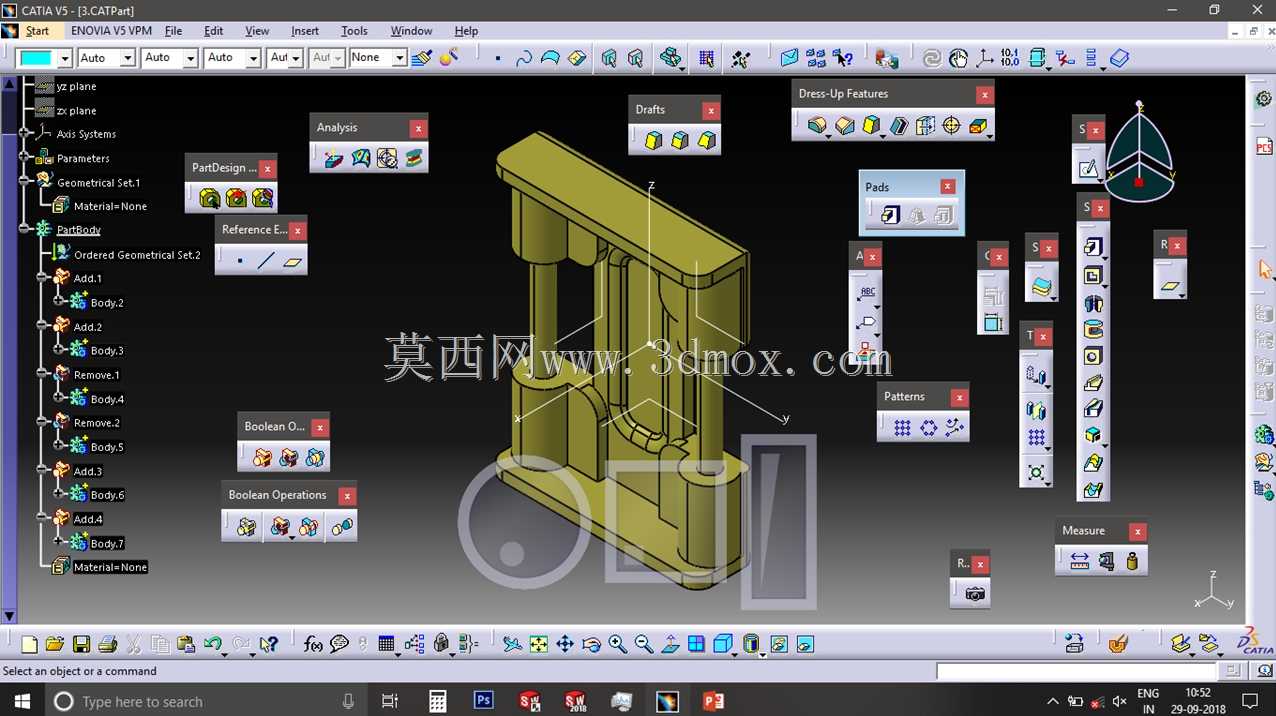

工业设备用双铰链安全锁具结构设计

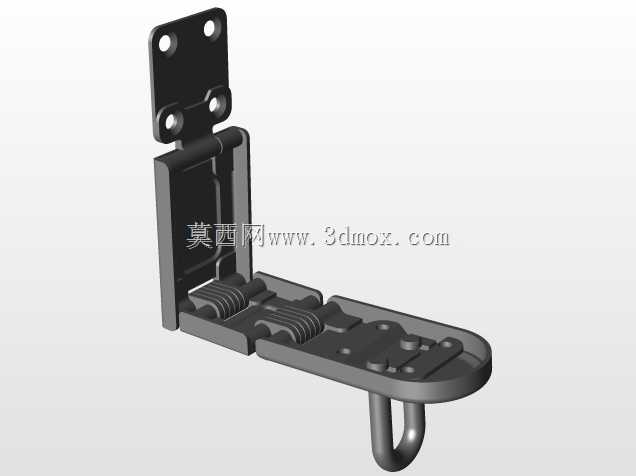

这款双铰链安全锁具，主要面向工业柜体、重型设备检修门、特种集装箱侧门、户外机柜防护门这类需要高可靠性锁止的场景设计，区别于普通单点锁扣，双铰链的结构形式能在锁合后分散门板受力，避免长期震动工况下锁扣变形松脱。从实际使用场景来看，在有频繁开合需求、同时存在设备运行震动的工业环境里，普通单铰链锁扣往往在使用半年到一年后就会出现铰链轴磨损、锁舌对位偏移的问题，这款结构在设计时特意将两组铰链支座做了分体式布局，锁合时两个铰接点同步受力，哪怕门板因为长期承重出现轻微形变，也能保证锁舌顺利卡入锁座，不会出现卡滞、锁不上的情况。

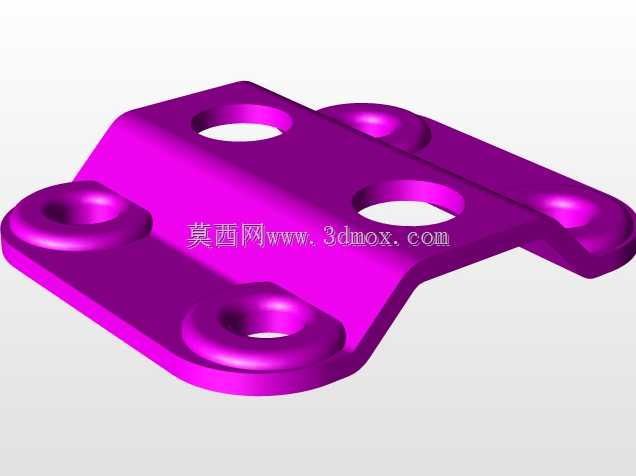

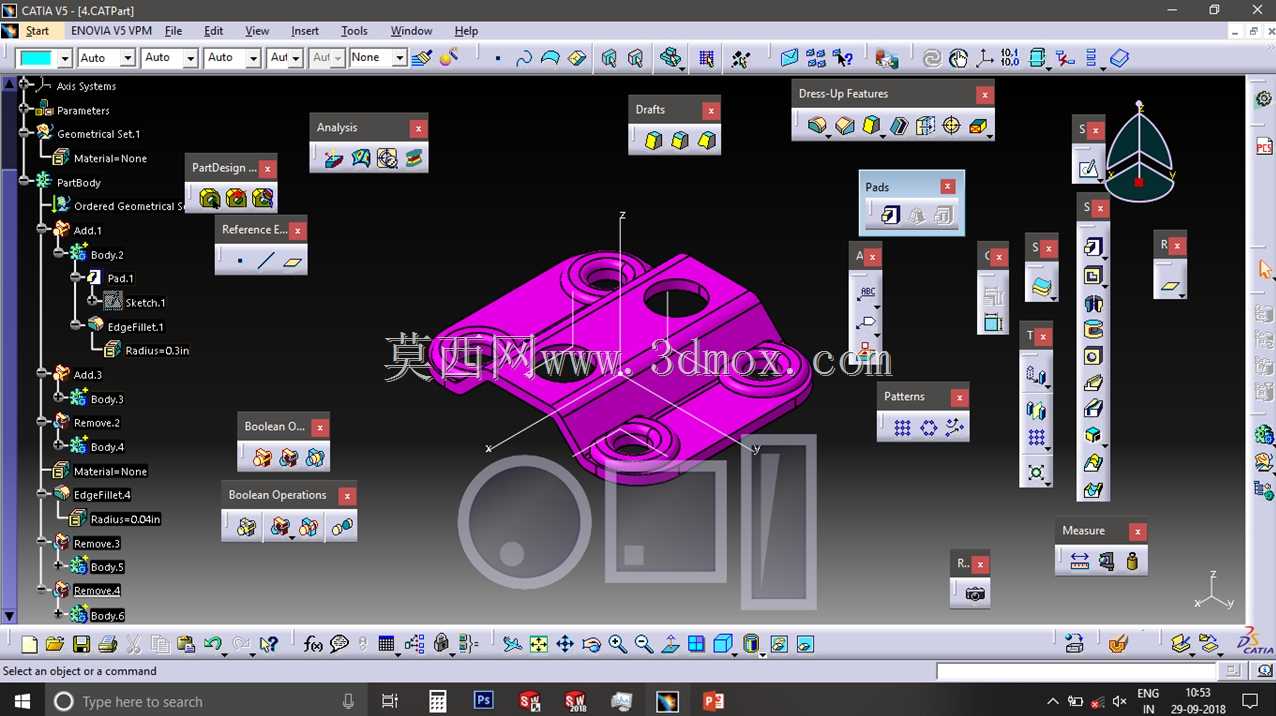

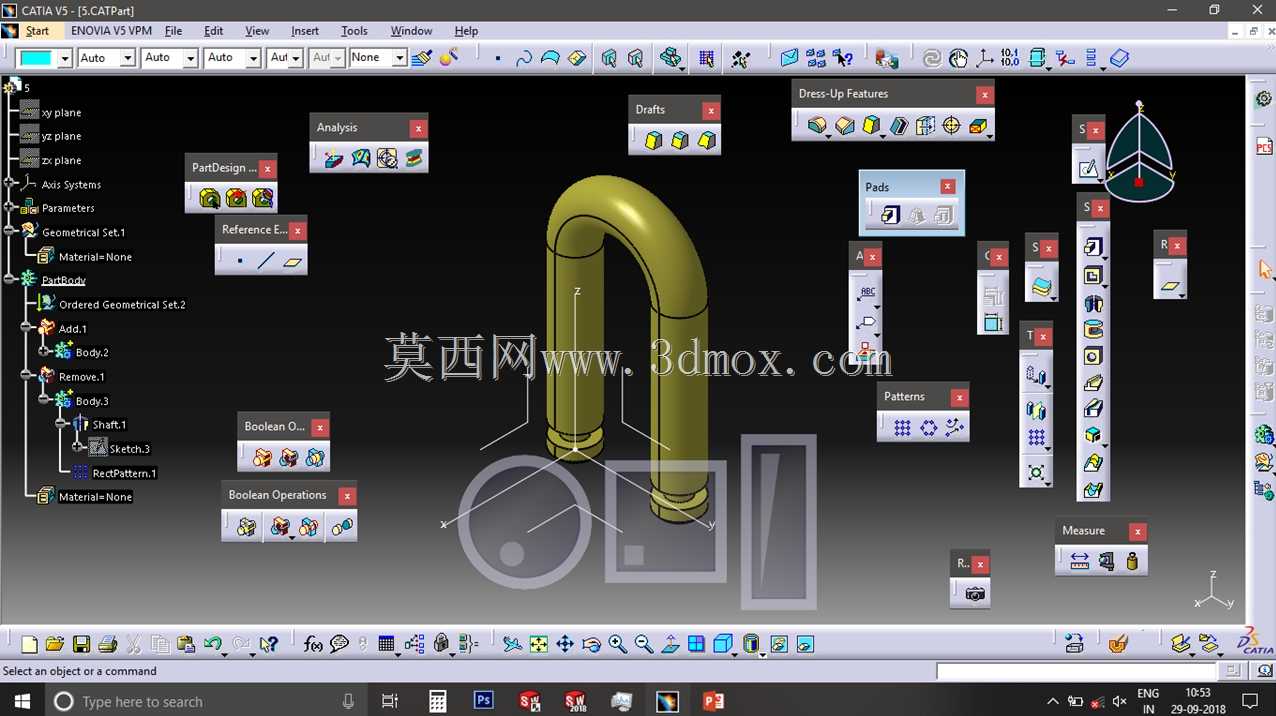

从功能特性上看，锁体自带的挂锁孔位可以兼容普通工业挂锁、铅封锁两种锁止形式，既可以满足日常运维时的人员权限管控，也能满足特种设备的铅封防伪需求。锁体底座的三个安装孔采用了沉头设计，安装后螺丝头完全没入锁体平面，不会突出刮蹭操作人员衣物或者周边管线，相邻孔位的间距做了适配常规2mm-3mm厚钢板柜体的设计，不需要额外在门板上做沉台加工，直接开孔就能用螺栓或者拉铆固定。

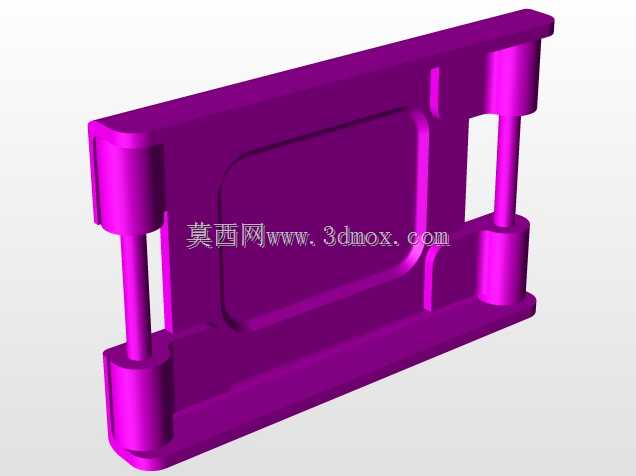

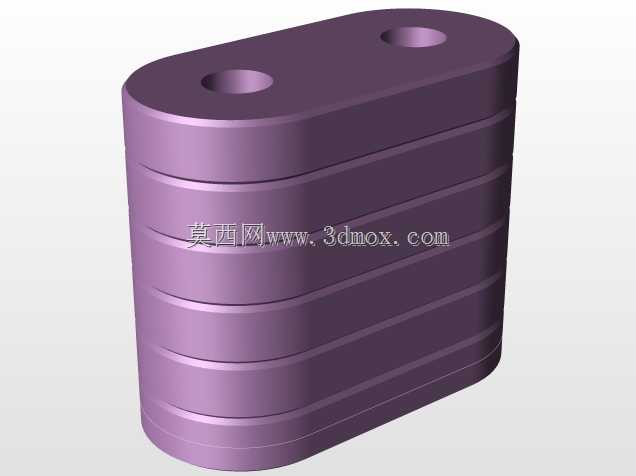

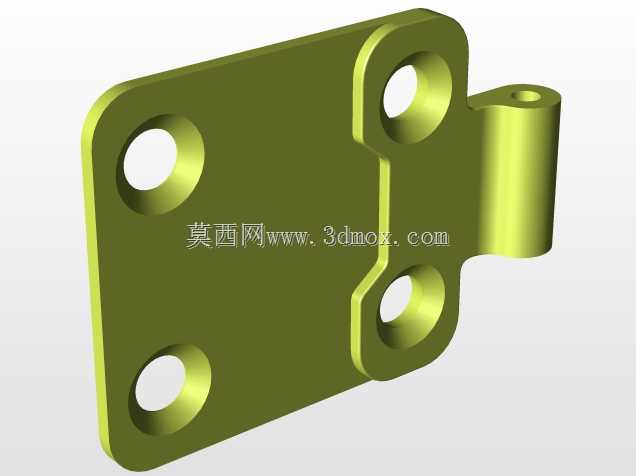

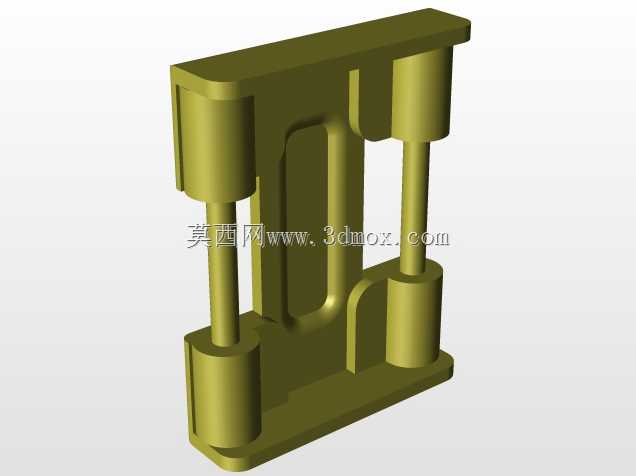

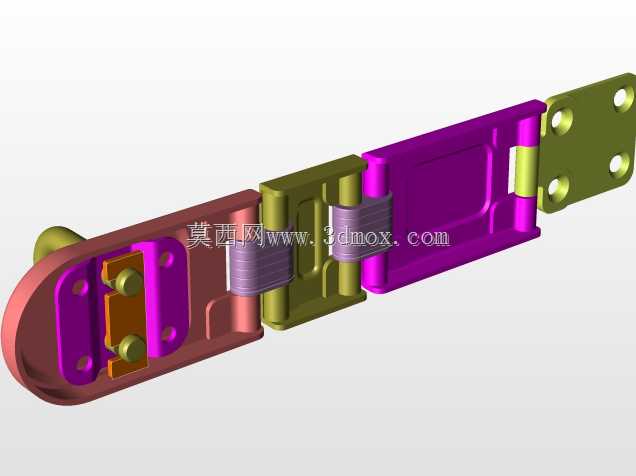

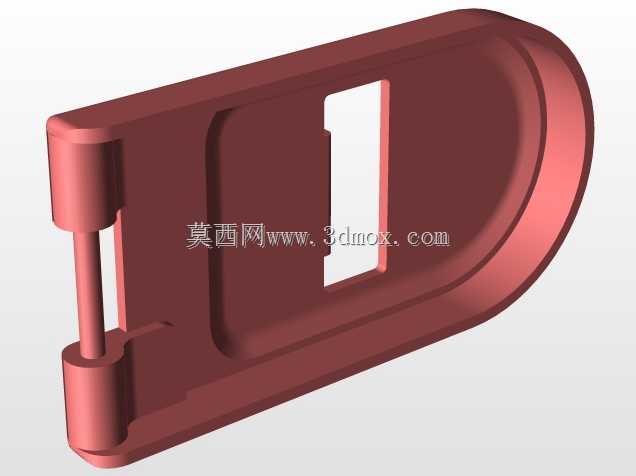

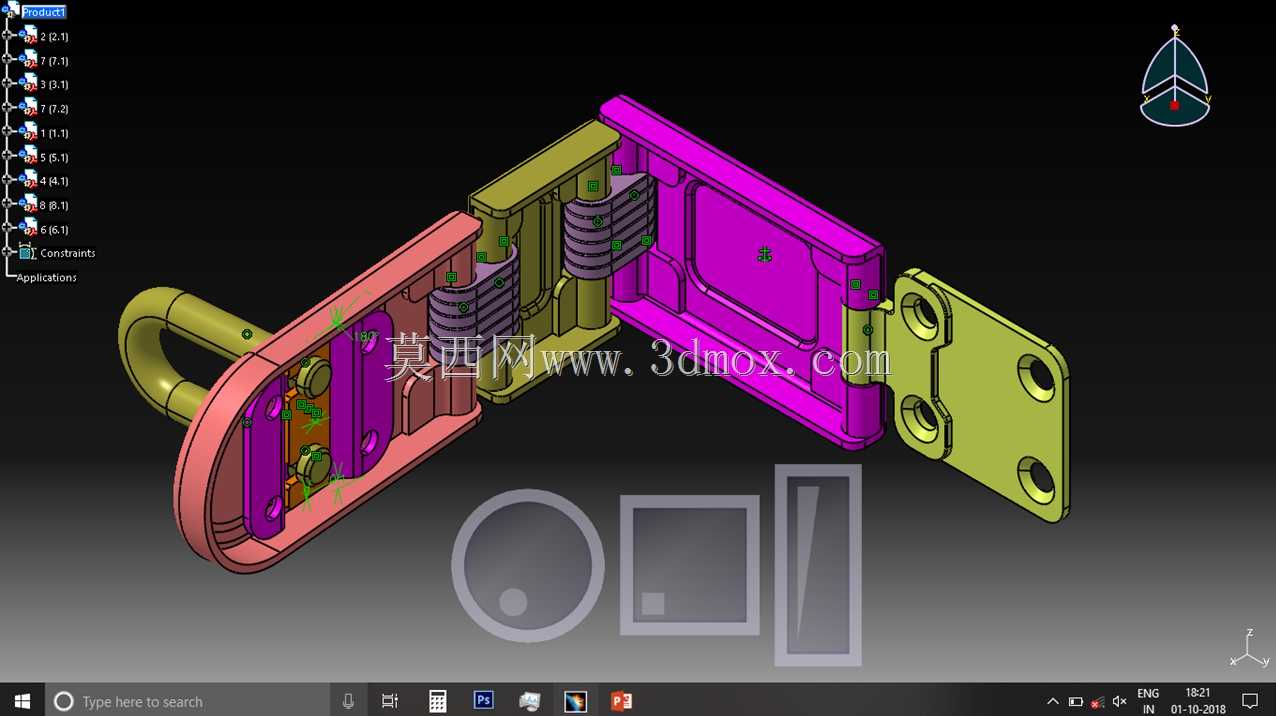

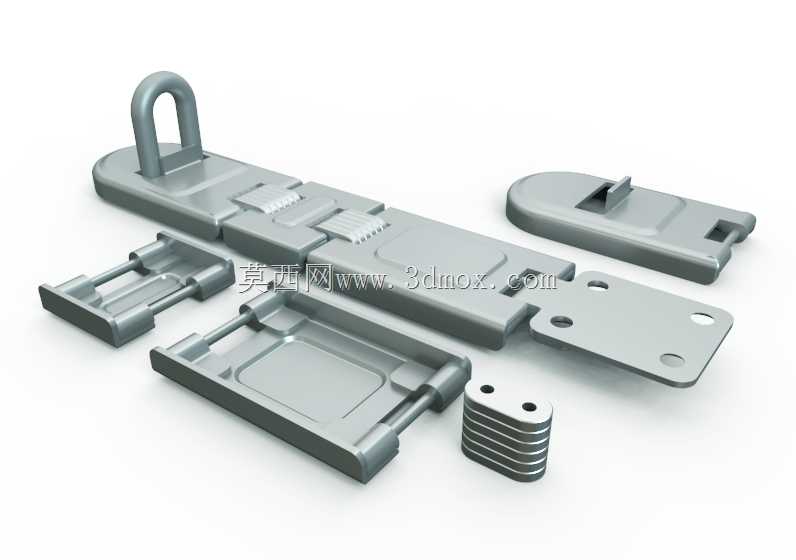

设计思路上，整个锁具做了分体式组件拆分，锁座、铰链臂、锁舌盖板、缓冲垫片都是独立可替换的零件，日常运维时如果某个零件因为外力撞击损坏，不需要整体更换锁具，只需要替换对应损坏件即可，能大幅降低后期运维成本。锁舌部分做了导向斜角设计，关门时不需要刻意对准锁座，只要门板推到接近闭合的位置，斜角就会引导锁舌滑入锁座卡槽，哪怕是带密封胶条的柜体，胶条的回弹力也不会影响锁合顺畅度。

安装边界方面，锁体展开后的最大开合角度可以达到180度，不会因为铰链转动角度限制导致门板无法完全打开，适配需要完全敞开门板进行内部设备检修的场景；锁合状态下整体厚度不超过22mm，不会突出门板过多占用外部通道空间，适配通道狭窄的设备安装区域。锁体的铰接轴采用了滚压铆接的装配形式，不是穿销加卡簧的结构，避免长期使用后卡簧脱落导致铰链散架，所有活动接触面都预留了0.1mm的间隙，在做表面喷塑或者镀锌处理后，也不会因为涂层厚度导致活动部位卡滞。在户外使用场景下，锁体的排水槽设计能让进入锁体内部的雨水自然流出，不会积存在铰链缝隙里导致锈蚀，适配户外机柜、野外设备箱的使用需求。
