啮合圆柱齿轮应变有限元分析结构

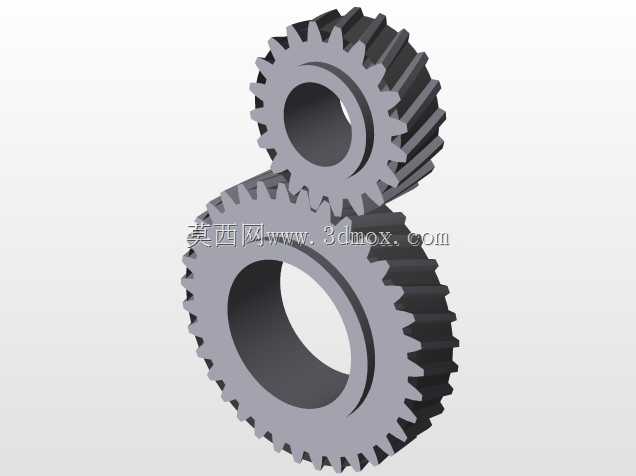

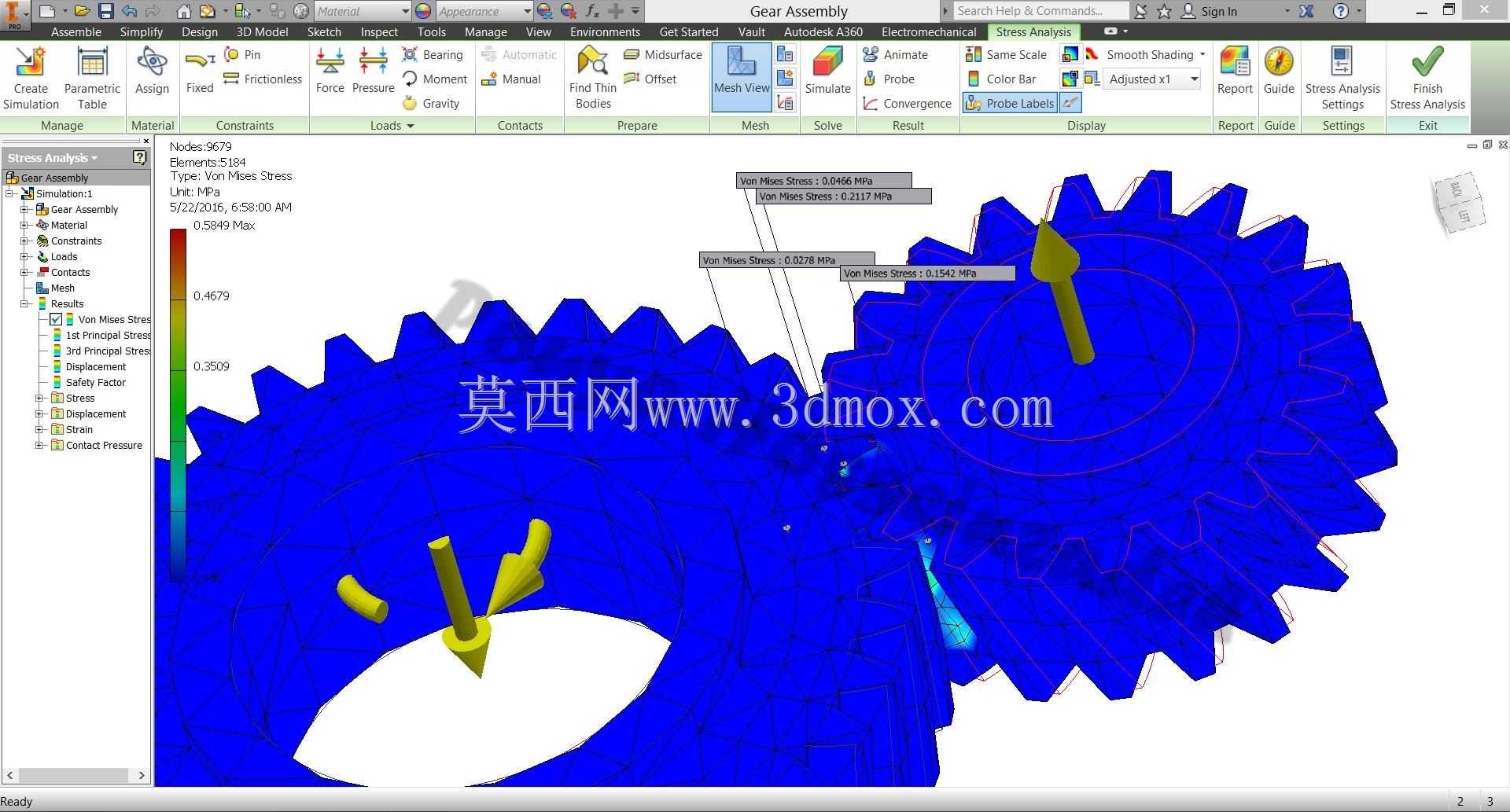

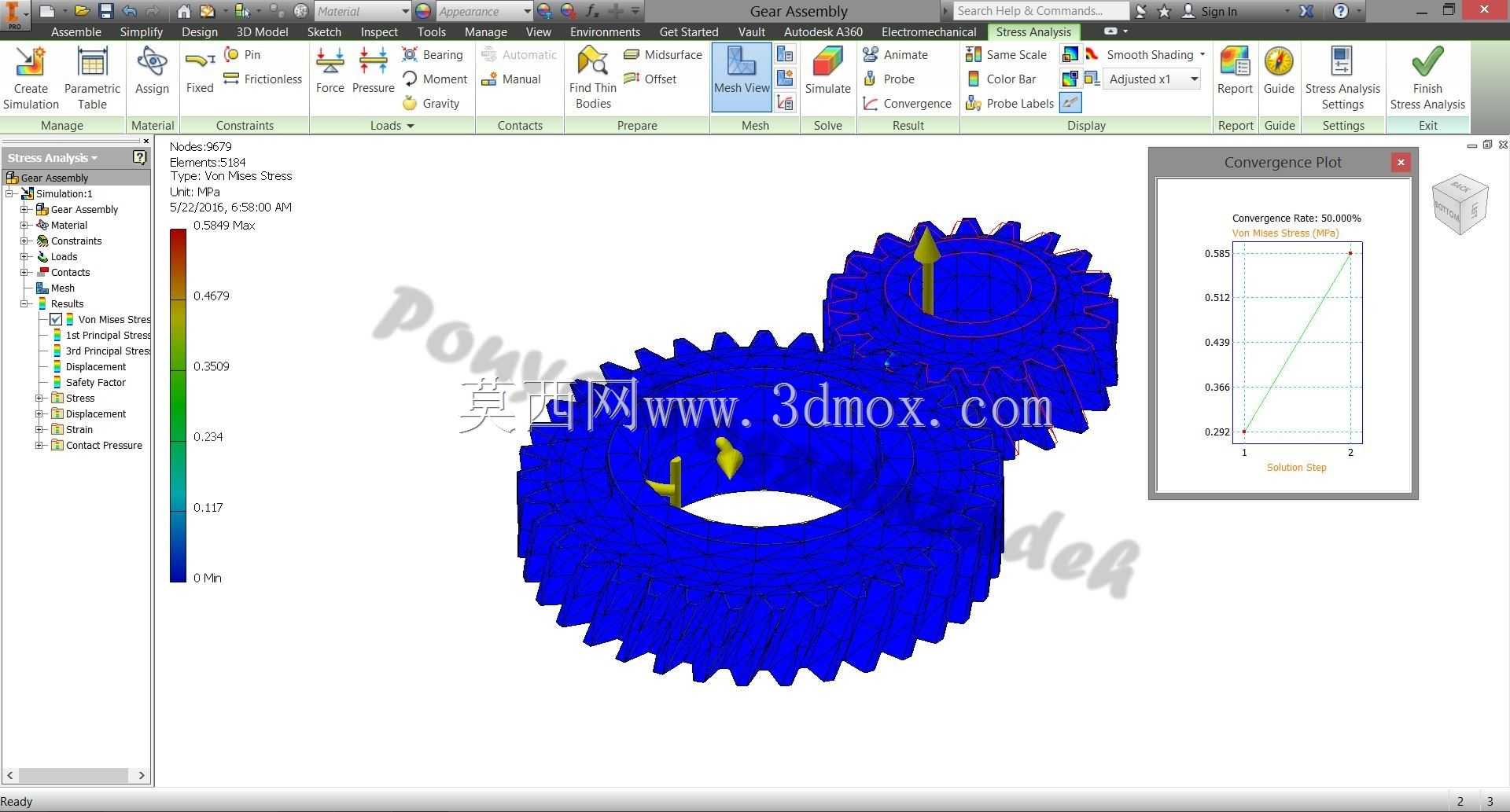

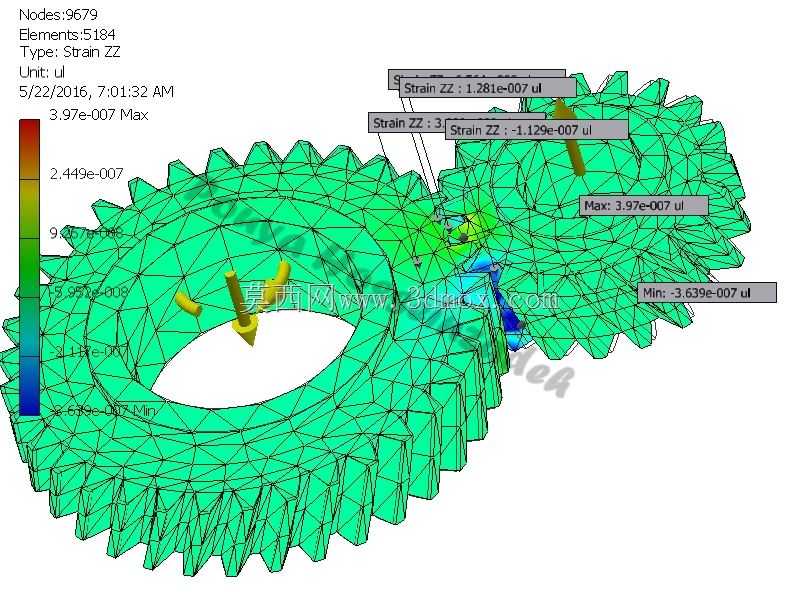

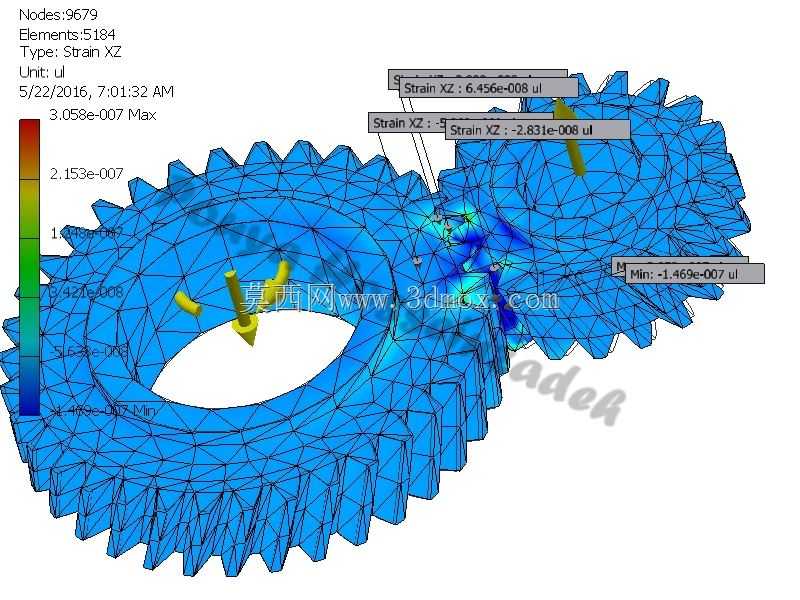

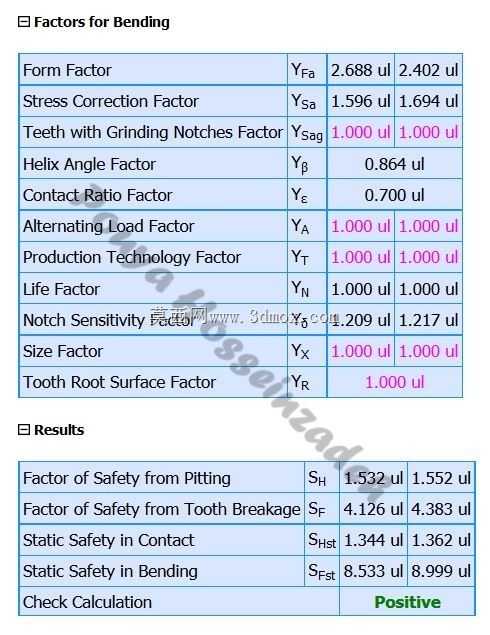

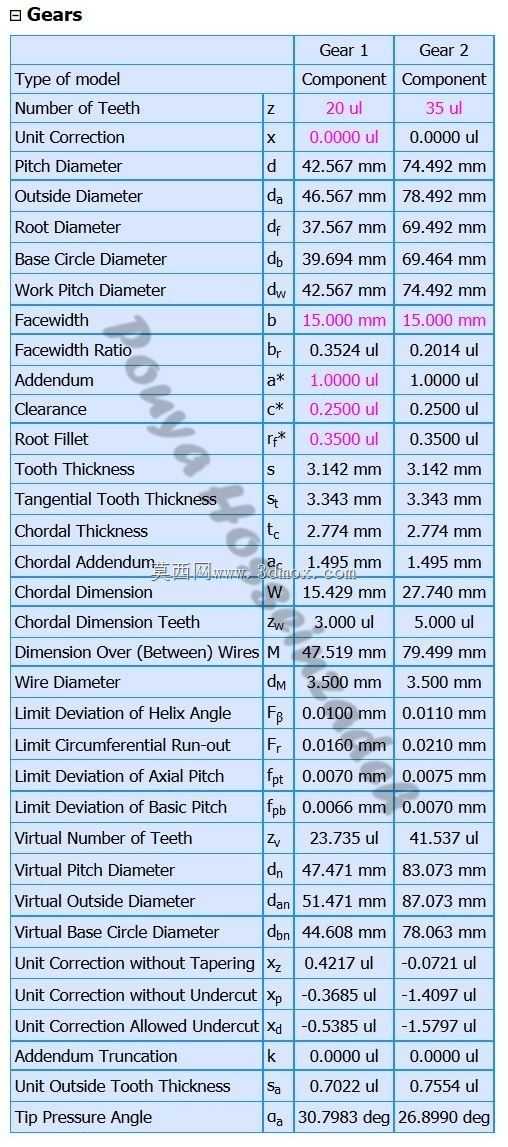

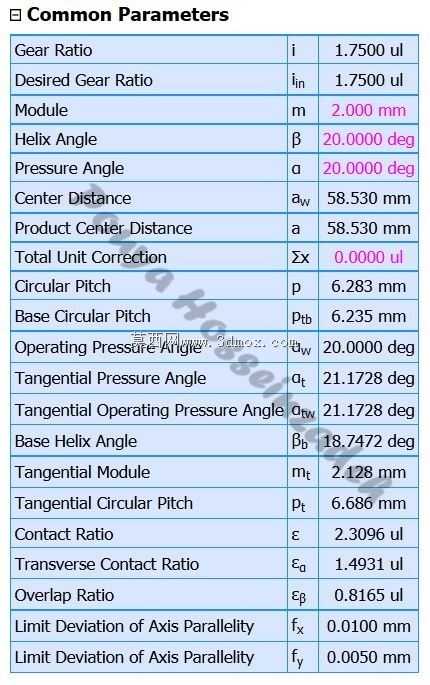

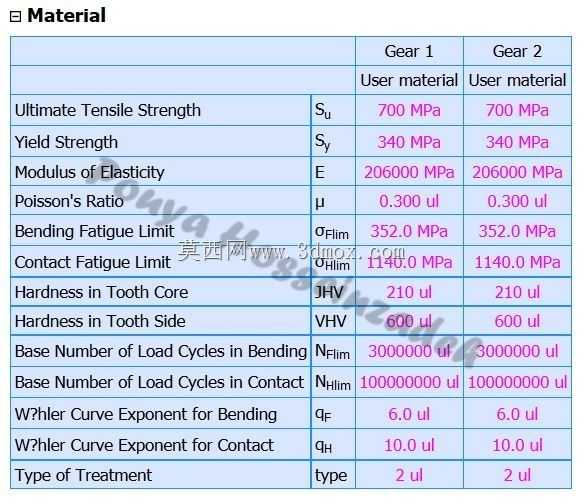

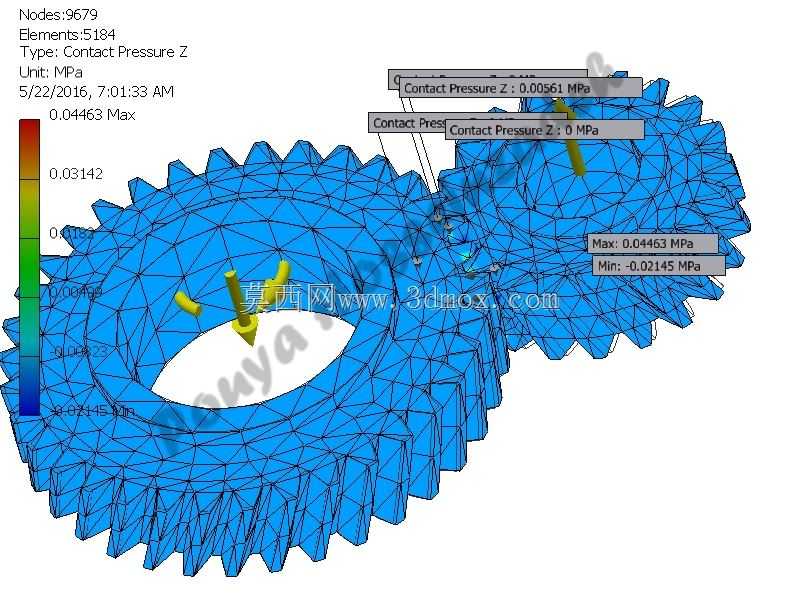

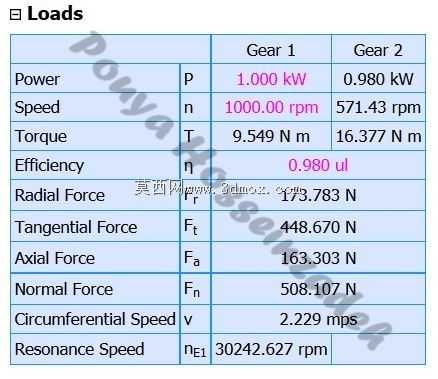

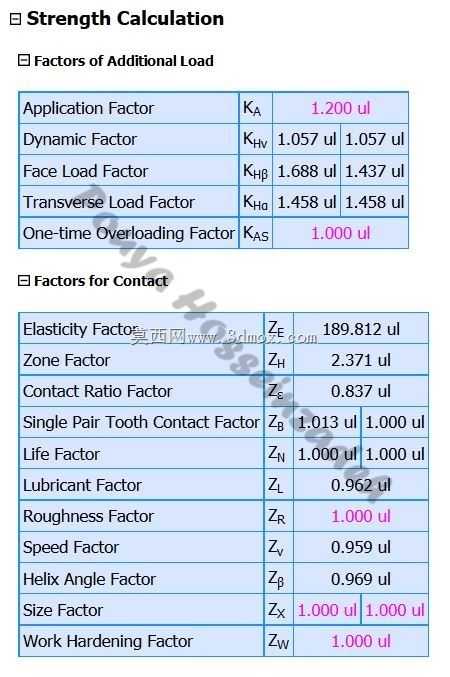

这套齿轮啮合分析结构，主要面向动力传动场景下的齿轮副可靠性验证需求，覆盖机床主轴传动、输送设备驱动、小型减速机动力传递等多个常规工业应用场景，核心是还原齿轮副在额定载荷下的实际受力分布状态，为齿轮参数优化、齿形修形、材料选型提供可落地的仿真数据支撑。从实际工程落地的角度看，齿轮作为传动系统里最核心的动力传递部件，其啮合过程中的齿面接触应力、齿根弯曲应变直接决定了整套传动机构的使用寿命，过往很多现场出现的齿面点蚀、齿根断裂、啮合异响等故障，本质都是前期设计阶段未对啮合区域的应力集中做针对性校核，导致局部载荷超出材料许用阈值。这套分析结构在搭建时，首先还原了渐开线圆柱齿轮的实际啮合位置，按照标准中心距完成两个齿轮的装配约束，网格划分阶段对齿面啮合接触区域做了局部网格加密，非关键的轮毂、轴孔区域采用相对稀疏的网格尺寸，在平衡仿真计算效率的同时，保证啮合区域的应变计算精度。从结构特性上看，模型完整还原了轮齿从进入啮合到退出啮合的完整接触过程，能够直观呈现不同啮合位置的XZ方向切应变分布规律，从仿真结果的云图可以清晰看到，最大应变值出现在轮齿刚进入啮合的齿根接触区域，这和实际工程中齿轮失效多发生在齿根部位的现场反馈完全吻合，设计人员可以根据这一分布结果，针对性调整齿廓修形量，优化齿根过渡圆角参数，分散啮合过程中的集中载荷，降低局部应力峰值。在安装边界的设定上，模型按照实际齿轮的装配工况，对主动轮、从动轮的轴孔位置施加了对应的转动约束，按照额定传递扭矩施加载荷边界，完全复现齿轮在实际设备中的运行受力状态，避免仿真边界和实际工况脱节导致的分析结果失真。对于从事传动结构设计的工程师而言，这类分析结构可以直接复用网格划分逻辑、边界条件设定思路，针对不同模数、不同齿数、不同载荷等级的齿轮副快速调整参数完成仿真校核，不用从零开始搭建仿真框架，大幅缩短前期设计验证的周期，也能有效减少后期样机测试阶段出现的传动故障概率，提升整套传动机构的运行可靠性。
