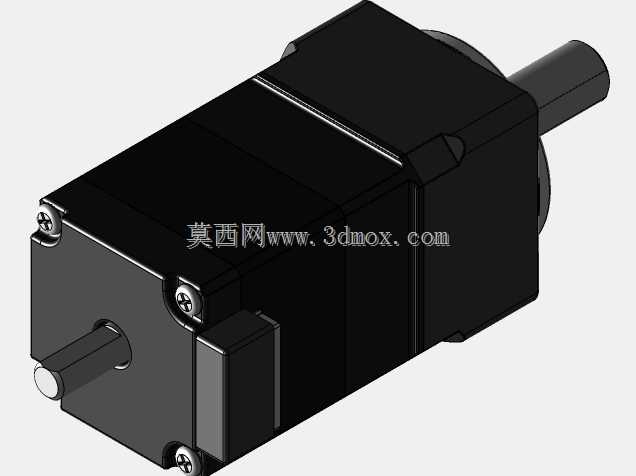

东方款带齿轮头双出轴微步电机结构

这款带齿轮头的微步电机，在小型自动化设备的精密传动场景中适配性极强，常见于桌面级精密点胶工位、小型检测设备的进给模组、实验室分析仪器的样件输送机构这类对安装空间、传动精度有双重要求的场合。不同于常规开环步进电机的直出轴设计，集成的齿轮减速头直接在电机输出端完成第一级减速，不需要额外搭配外置减速箱，能在紧凑的安装空间内提升输出扭矩，同时降低输出轴的转动惯量，让启停阶段的传动响应更跟手，避免小负载工况下电机过冲导致的定位偏差。从结构设计来看，双出轴的布局给机构设计留足了冗余空间，轴伸端既可以连接负载执行端，另一侧的轴头也能加装编码器做闭环位置反馈，或是安装手轮实现设备调试阶段的手动微调，不需要额外改动电机安装位就能适配不同的功能拓展需求。电机本体采用方形机座设计，安装面的定位孔位遵循小型步进电机的通用安装规范，机座侧边预留的接线盒位置做了凸起式结构，避免接线端子与安装壁面干涉，齿轮头与电机本体的连接位采用止口定位加螺丝锁附的结构，保证减速单元与电机转子的同轴度，长期运行下不会出现齿轮偏磨的问题。在安装边界上，这款电机的径向尺寸控制得十分紧凑，不需要预留过大的周边避让空间，输出轴的轴径、键槽尺寸匹配小型同步轮、联轴器的常规选型规格，设备设计时不需要额外定制传动连接件，能直接套用标准件库的选型参数。齿轮头内部采用金属齿轮啮合设计，相比塑料齿轮的减速结构，能承受更频繁的正反转启停冲击，在需要频繁换向的小负载往复运动机构中，使用寿命更有保障。电机本体的外壳做了哑光黑的表面处理，除了基础的防锈能力，在工业车间的多尘环境下也不容易显露出积灰痕迹，日常设备维护时只需要擦拭表面即可，不需要做特殊的防护处理。做结构选型时要注意，这款电机的齿轮头输出端的径向负载承受能力有限，不适合直接挂载径向受力过大的执行件，比如大直径的输送辊轮这类负载，需要搭配联轴器做径向力卸载，避免齿轮轴承受过大径向力导致轴承过早磨损。在三维建模过程中，这款模型完整还原了电机的安装孔位、轴伸长度、接线盒凸起尺寸，做设备装配干涉检查时能直接调用，不需要反复核对二维样本的尺寸参数，能有效减少结构设计阶段的尺寸核对工作量，避免出现安装位预留不足、轴伸长度匹配错误这类常见的设计问题。
