电机散热防护用通风端罩结构设计

这款电机风扇罩主要配套中小型交流异步电机、直流减速电机的尾部散热端使用，安装位置覆盖电机尾部散热风轮的外侧区域，核心作用是在保障散热风路通畅的前提下，隔绝外部杂物、人员肢体与高速旋转的风轮接触，规避设备运行安全隐患，同时阻挡大颗粒粉尘、碎屑直接侵入电机轴承与绕组区域，延长电机整机的维护周期。

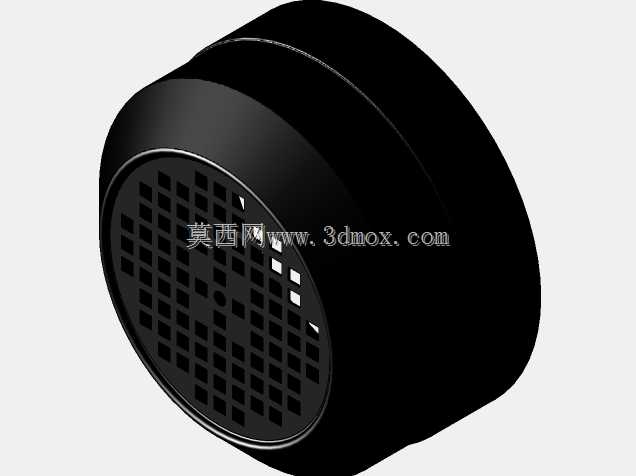

从结构设计逻辑来看，整体采用筒状扣合结构，一端为带密集格栅的通风端面，另一端为敞口安装边，安装边的内径尺寸匹配对应机座号电机的尾部止口外径，安装时可直接扣合在电机后端的止口位置，通过周向均匀分布的卡扣或者螺丝孔完成固定，不需要额外调整安装支架，适配不同厂家同机座号电机的安装边界，替换通用性较强。通风端面的格栅采用等距阵列的方形通孔设计，开孔率经过测算控制在65%左右，既不会因为开孔过大导致防护等级不足，也不会因为开孔过小增加风阻、影响散热风量，格栅的筋条厚度均匀，采用圆弧过渡处理，避免应力集中导致的运输、运行过程中开裂问题。

在实际工业场景中，这类风扇罩广泛应用于工厂输送线驱动电机、机床辅助传动电机、风机配套电机、农用机械驱动电机等场景，针对不同使用环境可调整材质与表面处理，常规工况下采用冷轧钢板冲压成型后做喷塑处理，防锈耐磕碰；潮湿腐蚀工况可更换为不锈钢或者工程塑料材质，适配食品加工、化工车间等特殊环境的使用要求。

设计过程中需要重点考量几个工程细节：首先是罩体与内部风轮的安全间隙，轴向间隙需要控制在8-15mm，径向间隙不小于5mm，避免电机运行过程中转子窜动、风轮偏摆导致的剐蹭异响；其次是罩体的深度尺寸，需要完全覆盖风轮的轴向长度，不能出现风轮边缘外露的情况；再者是通风孔的尺寸，方形孔的边长控制在8-12mm，既可以满足IP2X的防护要求，防止手指误入，也能保障散热气流顺利通过，不会因为格栅过密导致风噪过大、散热效率下降。

另外，罩体的筒身部分做了微锥度设计，敞口端直径略大于通风端直径，一方面是冲压成型过程中便于脱模，降低加工难度，另一方面安装时可以起到导向作用，对准止口后可快速推入到位，提升装配效率。筒身与通风端面的衔接位置采用圆角过渡，没有尖锐的冲压毛边，避免装配、维护过程中划伤操作人员。针对部分需要高频维护的电机场景，这款罩体的安装结构可做快拆式设计，不需要完全拧下固定螺丝即可翻开罩体清理内部积尘、检查风轮磨损情况，减少设备维护的停机时间。
