布什马斯特ACR步枪铝制护手结构设计

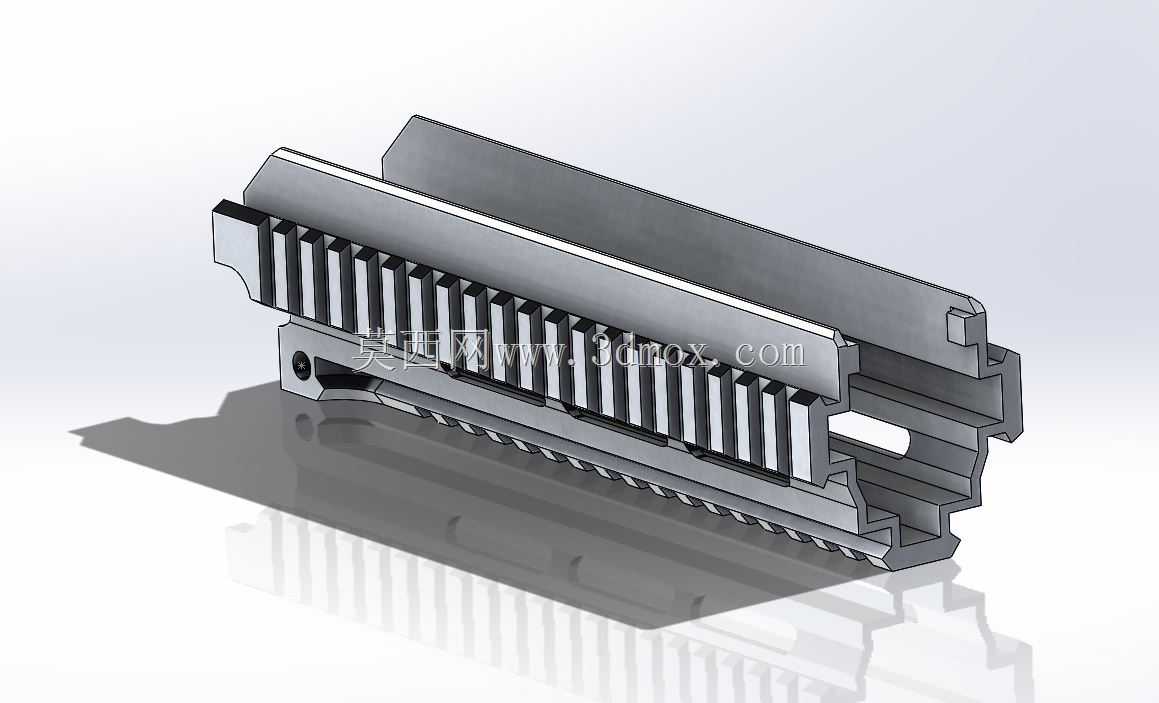

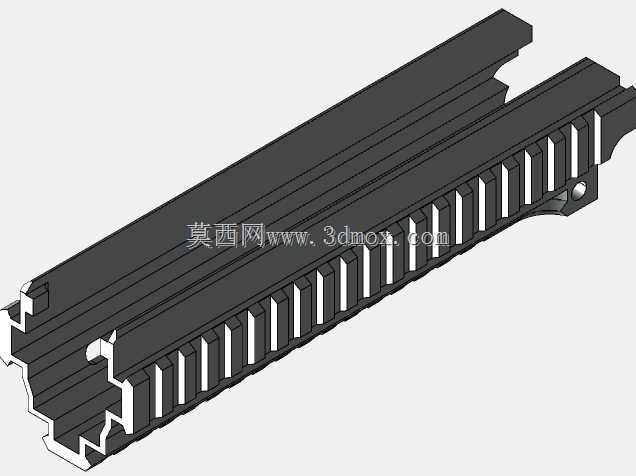

该护手作为步枪系统的外围承载构件，主要承担战术附件挂载、枪管隔热防护、持握操作支撑三类核心功能，适配Bushmaster ACR系列步枪的上机匣安装接口，可直接替换同规格原厂护手完成装配，无需对枪身主体结构做二次加工。从实际应用场景来看，这类铝制护手多用于军用制式步枪、民用竞技射击枪械的改装与配套生产，既可以在实弹射击场景中隔绝枪管连续射击产生的高温，避免射手持握时被烫伤，也能通过周身分布的皮卡汀尼导轨槽位，加装战术灯、激光指示器、前握把、倍率瞄准镜等各类附件，拓展枪械的任务适配能力。设计过程中优先考虑了减重与结构强度的平衡，主体采用铝合金材质加工，在保证安装后整体刚性满足连续射击冲击要求的前提下，通过内部镂空的筋位结构削减非受力区域的材料厚度，相比同尺寸钢制护手能降低近六成的重量，减少枪械前端的配重负担，提升射手长时间持握的稳定性。外形尺寸完全匹配原枪的安装边界，护手整体沿枪管轴线方向延伸，两端分别与上机匣前端、导气箍位置的定位槽契合，安装时不需要额外调整枪管与护木的同轴度，装配后护木内壁与枪管外壁保留均匀间隙，避免射击过程中枪管受热形变接触护木，影响弹着点精度。结构设计上省略了原品中用于定位拉柄的拉销、防止拉销从护手上脱落的弹簧等非核心受力构件，保留了护木主体的安装接口、导轨结构、筋位支撑、定位卡槽等核心结构，既可以直接用于铝型材CNC加工的生产参考，也能作为改装设计的基础模型，在此基础上调整导轨长度、表面防滑纹理、附件安装位的布局，适配不同的使用需求。护木外侧的导轨采用标准皮卡汀尼尺寸设计，齿间距、导轨高度均符合通用战术附件的安装标准，市面上常见的各类战术配件都可以直接卡装固定，不需要额外加工转接结构。护木底部的防滑齿结构沿护木长度方向均匀分布，射手在无附件持握时可以通过防滑齿增加手部与护木的摩擦力，避免潮湿环境或者出汗时持握打滑。内部的支撑筋位沿护木轴向均匀排布，每道筋位的厚度都经过受力校核，能够承受连续射击时的振动冲击，不会出现筋位断裂、护木形变的问题，同时筋位之间的镂空槽也能形成空气对流通道，加速枪管周围的空气流通，提升散热效率，延缓枪管在连续射击时的温升速度。
