室内射击训练用钢结构弹丸阻挡架

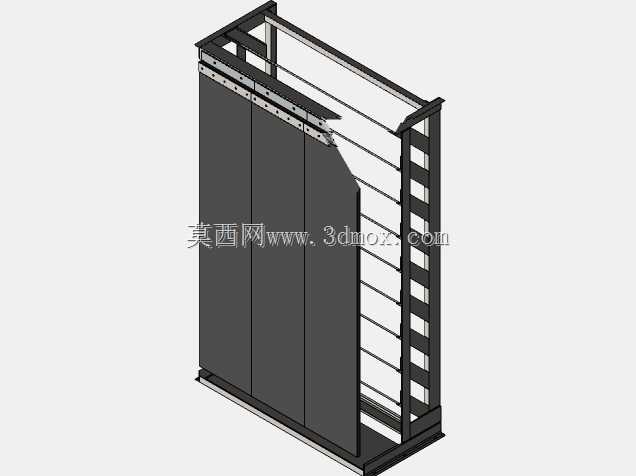

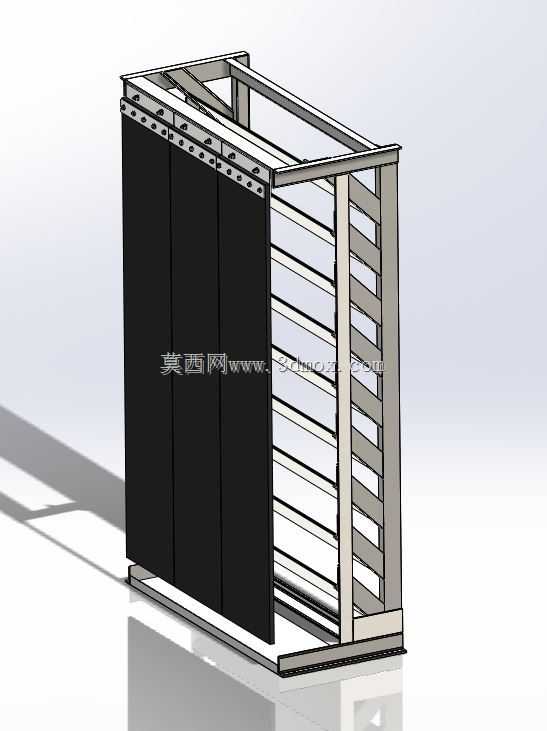

　　在室内民用射击训练场、公安基层实训靶场的建设环节中，弹丸的有效拦截与防回弹设计是核心安全管控项，这款钢结构弹丸阻挡架正是为适配这类场景开发的承载基体，区别于传统整面浇筑式防弹墙的笨重结构，该装置采用模块化框架设计，可根据靶道宽度、射击位数量灵活拼接组合，大幅降低靶场建设的土建改造成本。从实际使用逻辑来看，该架体本身不直接承担弹丸的动能消耗作用，核心功能是为硬质纸板、橡胶幕这两类常用缓冲阻弹材料提供稳定的安装承载，多层平行排布的卡槽结构可实现不同厚度阻弹材料的分层固定，当弹丸穿透前层缓冲材料后，后续层的材料可逐步消耗弹丸动能，最终将弹丸拦截在架体内部，同时架体的侧边与背部封闭结构可避免弹丸从侧面、安装缝隙处飞出，彻底杜绝跳弹、

　　回弹带来的安全隐患。设计阶段首先考虑的是架体的抗冲击稳定性，整体框架采用矩形钢管焊接成型，底部设置加宽的支撑底梁，无需额外打膨胀螺栓固定即可在平整地面保持稳定，即使是大口径手枪弹在近距离射击产生的冲击力，也不会造成架体移位、倾覆；框架的竖向立柱上均匀排布的安装卡槽，采用等间距设计，相邻卡槽的间距可根据常用阻弹材料的厚度调整，既可以安装整面的高密度橡胶阻弹幕，也可以插入多层瓦楞硬纸板作为低成本阻弹层，用户可根据训练强度、耗材成本灵活选择填充方案。从安装边界尺寸来看，单组架体的宽度适配常规单靶道的1.2米至1.5米宽度需求，高度可覆盖1.8米至2.2米的常规射击靶位高度，架体深度控制在0.6米以内，不会过多占用靶道的纵向空间，

　　多组架体拼接时，侧边设置有对接定位孔，可通过螺栓快速连接成整面阻弹墙，拼接缝隙控制在2mm以内，避免弹丸从缝隙处穿出。架体的前部设置有可拆卸的压条结构，更换阻弹材料时无需拆卸整个框架，仅需松开压条的固定螺丝即可抽出旧的缓冲材料，插入新材料后重新锁紧压条即可完成更换，整个更换过程单人即可在十分钟内完成，大幅降低靶场日常维护的工作量。考虑到室内靶场的长期使用需求，架体的所有钢结构表面都做了喷塑防锈处理，可适应靶场内相对封闭、偶尔存在铅尘附着的使用环境，不会因为长期使用出现锈蚀掉渣的情况，框架的边角位置都做了圆角钝化处理，避免安装、维护过程中划伤操作人员。在结构受力设计上，竖向立柱与横向支撑梁的连接位置都加焊了三角形加强筋，

　　可承受长期反复的弹丸冲击带来的振动，不会出现焊缝开裂、框架变形的问题；架体背部的横梁上预留了可选的固定孔位，如果是安装在高频使用的专业靶场，也可以通过膨胀螺栓将架体与墙面、地面做硬连接，进一步提升整体结构的抗冲击等级。不同于传统的沙袋阻弹墙需要频繁整理、更换沙袋，该钢结构架体的阻弹材料更换逻辑更清晰，耗材采购成本更低，同时整体结构整洁规整，也符合现代室内靶场的建设美观要求，架体底部预留了10cm的离地间隙，既可以避免地面潮气侵蚀架体底部，也方便日常清扫地面的弹壳、铅尘，不会出现卫生死角。针对不同的训练场景，该架体还可以灵活调整安装角度，通过调整底部支撑脚的高度，让架体呈现一定的倾斜角度，进一步降低弹丸垂直回弹的概率，让弹丸在穿透缓冲层后动能被逐层消耗，最终掉落在架体底部的集弹区域，方便后期统一收集回收废弃弹丸。
