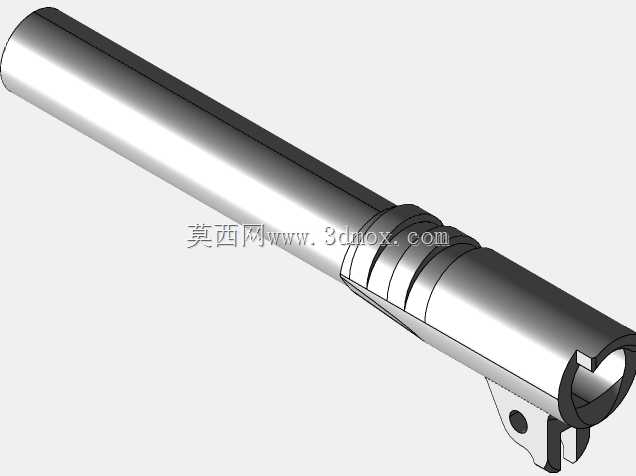

柯尔特1911A1手枪枪管结构三维建模

这款枪管模型对应经典半自动手枪的核心身管部件，在轻武器系统中承担弹丸导向、承压闭锁、配合自动循环的核心作用，实际装配场景中需与套筒、套筒座、闭锁卡铁、复进簧组件完成多维度配合，是整枪射击精度与结构可靠性的核心承载零件。从结构设计逻辑来看，模型完整还原了枪管内的螺旋膛线结构，膛线的导程、阴线阳线尺寸完全参照实物参数设定，能够保证弹丸在膛内旋转稳定的运动轨迹，外表面的阶梯轴段、闭锁凸台、下方铰接耳结构均做了1:1还原，其中闭锁凸台的配合面公差带按照轻武器常规装配要求设定，可与套筒闭锁槽完成精准契合，射击时能有效承受膛内高压燃气的轴向与径向载荷，避免出现闭锁间隙过大导致的弹壳断裂、精度下降问题。枪管尾部的进弹坡结构做了平滑过渡处理，该部位直接影响供弹流畅度，设计时需保证进弹坡角度与弹匣抱弹口、套筒推弹面的运动轨迹匹配，避免出现上弹卡滞、顶弹故障。下方的铰接耳带有同轴安装孔，用于与套筒座的铰链结构连接，在自动循环过程中，枪管会随套筒后坐一段距离后，通过铰接结构完成尾部下落开锁动作，该孔的位置度、与枪管轴线的平行度直接影响自动循环的动作可靠性，建模时严格控制了该特征的形位公差，保证与周边铰接零件的装配间隙处于合理区间。枪管外表面的多道环形槽结构，一方面用于减轻零件整体重量，另一方面可增加枪管与外界空气的接触面积，提升连续射击时的散热效率，槽位的圆角处理避免了应力集中问题，防止高膛压工况下出现裂纹风险。从安装边界来看，枪管的最大外径、总长度、各阶梯轴段的轴向尺寸均与实物保持一致，装配时可顺利装入套筒内孔，尾部与弹膛的对接面、枪口端面的垂直度均满足设计要求，枪口部位的倒角结构可有效避免磕碰导致的枪口变形，保证射出弹丸的初始姿态稳定。整个模型的结构细节覆盖了实枪枪管的全部功能特征，可用于轻武器结构原理演示、装配干涉校验、相关配套零件的设计参考，也可作为枪械结构教学的具象化展示载体，帮助从业者理解身管类零件在自动武器中的工作逻辑与设计要点。
