现代流线型纪念奖杯结构设计方案

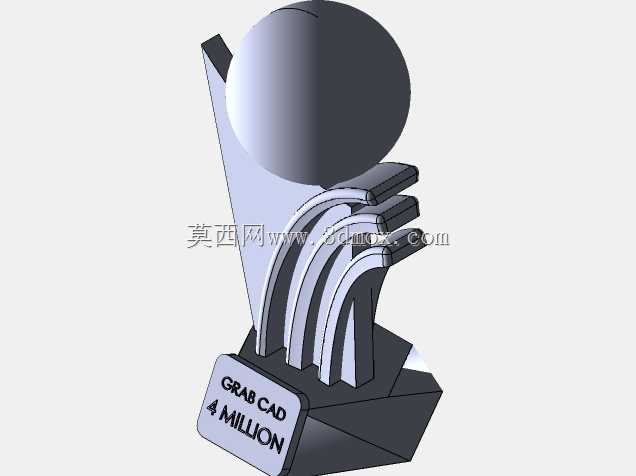

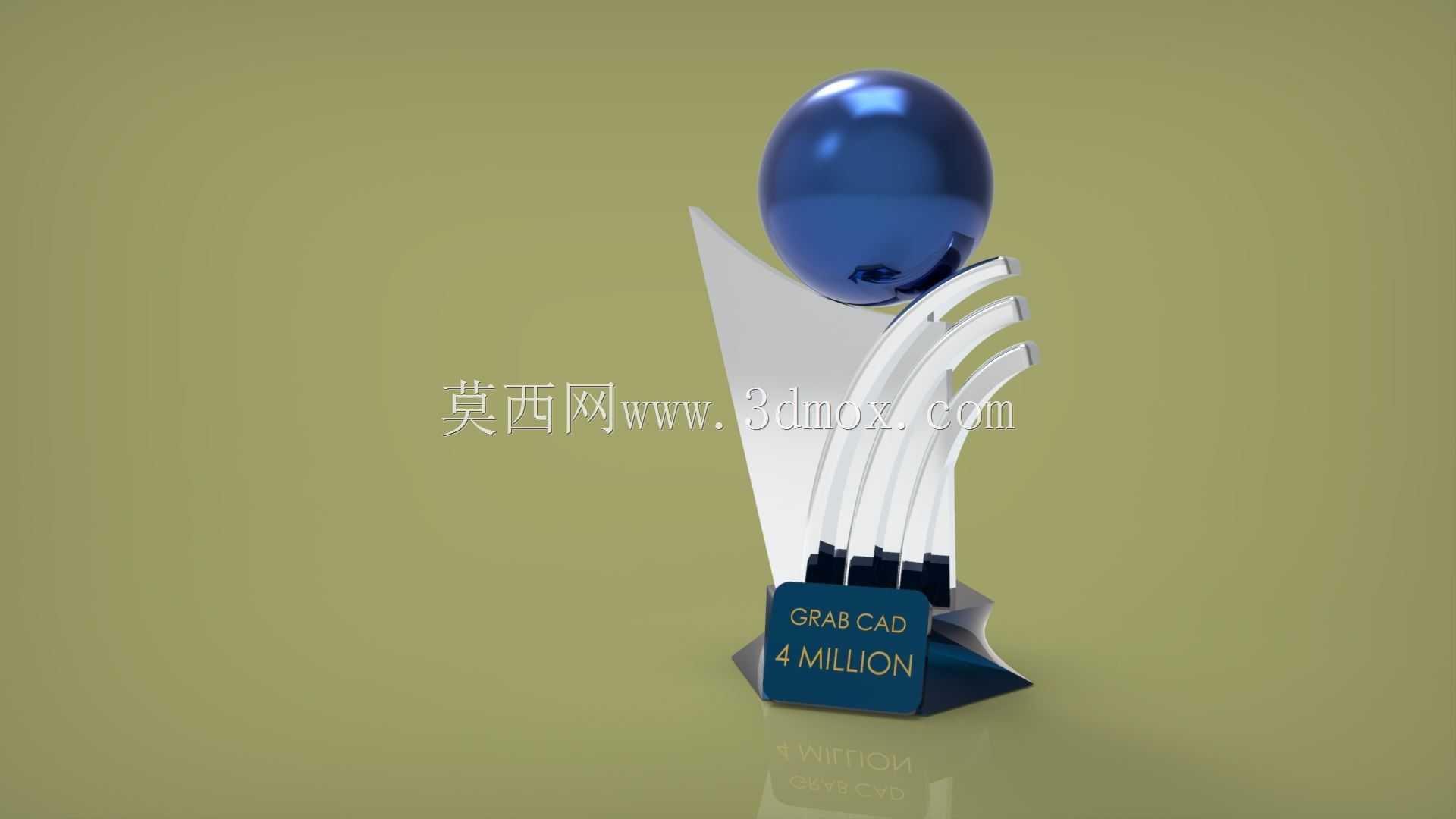

该奖杯结构设计面向赛事颁奖、企业里程碑纪念、行业荣誉表彰等多类应用场景，可作为线下活动颁奖环节的实体荣誉载体，也可适配企业展厅、荣誉陈列区的长期展陈需求，整体结构兼顾手持颁奖的握持便利性与静置摆放的稳定性。从结构设计逻辑来看，整体采用分体式装配思路，底部基座为多边形承托结构，接触摆放面的底部做了平整化处理，可直接放置于水平台面无需额外固定件，基座上部预留了标识牌嵌装槽，可直接嵌入预制的文字标识牌，无需额外粘接工序，装配公差控制在0.2mm以内，避免嵌装后出现松动或凸起错位问题。中部支撑结构采用多组渐变弧形条带组合设计，条带从基座位置向上逐步收束抬升，形成向上托举的视觉动势，每根弧形条带的截面做了等厚处理，厚度统一为3mm，既保证了结构支撑强度，避免顶部球体放置后出现弯折变形，也控制了整体重量，单组支撑条带可承受不低于5kg的顶部载荷，完全满足顶部装饰件的承重需求。顶部承托位为内凹弧面结构，与球形装饰件的外弧面完全贴合，接触面积占球体表面积的12%左右，配合定位卡槽可实现球体的无胶固定，拆卸时可直接向上取出球体，方便后续更换不同配色或标识的顶部装饰件，适配不同活动的定制需求。整体外轮廓的最大宽度为120mm，总高度控制在280mm，基座的最大外接圆直径为90mm，摆放时占用的台面空间较小，适配常规的颁奖台、荣誉展架的摆放尺寸边界，不会出现超出台面边缘的问题。表面处理上，金属结构件可采用抛光镀铬或喷塑工艺实现亮面金属质感，球体部分可做电镀蓝或真空镀膜处理，实现高反光的视觉效果，基座标识区可做哑光喷砂处理，与亮面结构形成质感对比，提升整体视觉层次。结构建模过程中对所有弧形过渡位置做了圆角处理，最小圆角半径为1mm，避免锐边造成的划伤风险，符合日常接触类摆件的安全设计要求，各装配位的拔模角度统一设置为1.5度，若采用注塑或金属压铸工艺生产，可直接实现无顶出痕脱模，减少后续打磨工序的工作量。
