手动式金属锁紧夹持扳手结构设计

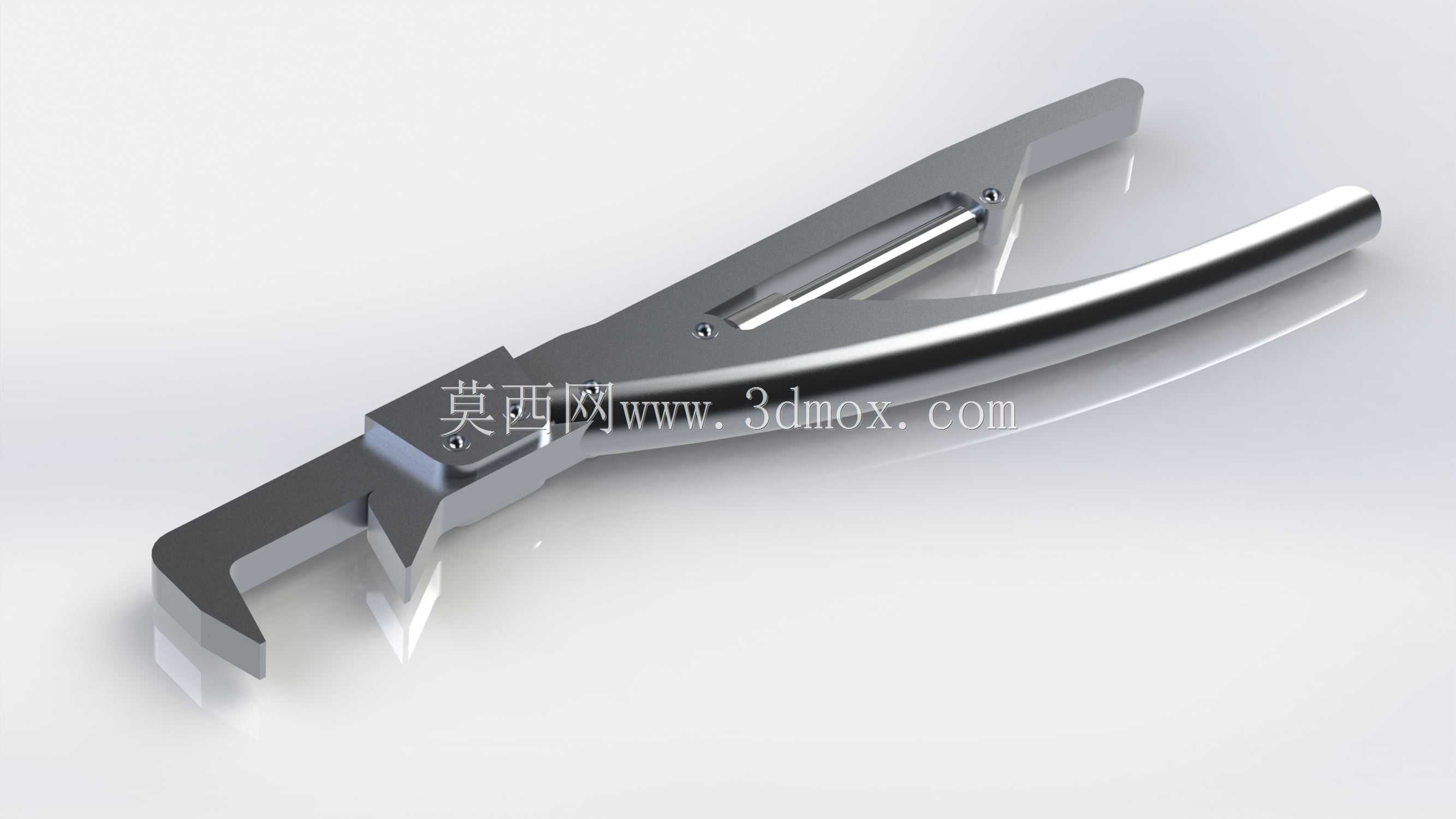

这款手动锁紧扳手的结构设计，核心围绕小空间内的快速锁紧与拆卸需求展开，在工装夹具调试、小型零部件装配、线束端子压接辅助、精密设备维护等场景中，这类工具的使用频率极高。不同于普通开口扳手的扭矩传递逻辑，该扳手采用杠杆式钳体结构，通过手柄处的铰接转轴实现力的放大，钳口的钩形卡位设计可以直接卡入工件的卡槽或凸缘位置，不需要完全套入工件外周，在周边有结构干涉的装配位中，能避开相邻零部件的遮挡完成锁紧动作。从结构细节来看，钳体采用整体式金属折弯成型设计，两个钳臂的铰接点位置经过力臂配比优化，手握位置到转轴的力臂长度是钳口受力端力臂的3.2倍，正常成年人手掌握持施加200N的握力时，钳口位置可以输出超过600N的夹紧力，足够满足小型金属件的锁紧定位、卡簧拆卸、薄型金属件的临时夹持需求。手柄处内置的复位弹片采用弧形弹簧钢片设计，松开握持力时钳口会自动张开到最大开度，不需要手动掰开钳臂，单手即可完成取放、卡位、夹紧、松开的全流程操作，在需要频繁拆装的流水线工位上，能有效降低操作的动作幅度，减少重复操作带来的疲劳感。钳口的工作端做了阶梯式卡位设计，前端的窄钩头可以伸入宽度3mm以上的缝隙中卡位，后端的宽接触面可以贴合平面类工件的表面，避免夹紧时压伤工件表面，钳口的咬合面做了细微的防滑齿纹，但齿纹深度控制在0.2mm以内，既可以防止夹紧时工件滑脱，又不会在常规金属工件表面留下过深的压痕。整体外形的轮廓做了圆弧过渡处理，没有突出的尖锐棱角，在狭小的设备舱内操作时，不会剐蹭周边的管线或精密零件，钳体闭合时的整体厚度控制在18mm以内，可以伸入深度120mm以内的狭窄空间完成操作，适配大部分小型设备的内部装配空间需求。在设计建模过程中，铰接位置的销轴配合间隙预留了0.05mm的活动量，既保证钳臂开合时没有卡滞感，又避免间隙过大导致钳口错位，弹片的安装槽位做了嵌入式设计，弹片完全藏在钳臂的凹槽内，不会突出于钳体表面，避免操作时弹片勾挂到其他零件。钳体的金属表面做了哑光镀铬处理的结构预留，建模时表面粗糙度设置为Ra0.8，既可以提升零件的防锈能力，又不会因为表面过于反光干扰装配时的视线。这类工具的结构没有复杂的传动零件，整体零件数量仅为5件，分别是两个钳臂、一个铰接销轴、一个复位弹片、一个弹片固定销，加工工艺成熟，量产时可以采用冲压成型后再做精加工的工艺路线，铰接孔的位置精度控制在0.02mm以内，就能保证钳口开合时的对位精度，长期使用后的磨损量也能控制在合理范围内，不需要频繁更换易损件。在实际选型使用时，需要注意该扳手的钳口最大开度为28mm，仅适用于小尺寸工件的锁紧操作，不适合大扭矩的紧固件拆装，其核心优势是单手操作的便捷性和狭小空间的适配能力，在精密仪器装配、电子设备结构件固定、小型工装快速夹紧等场景下，能替代部分大型夹具完成轻量化的锁紧作业。
