立体四通排水管道接头结构设计

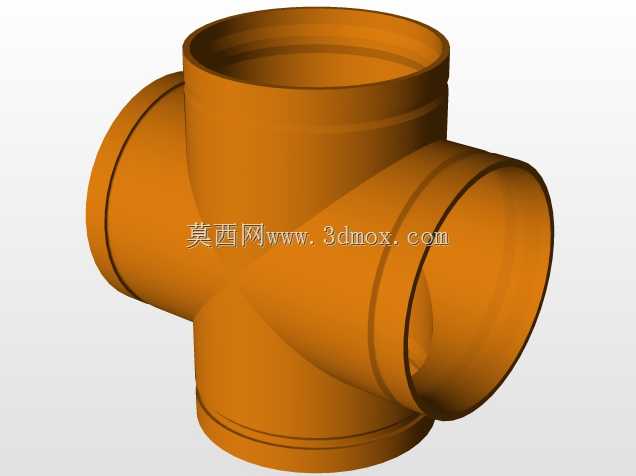

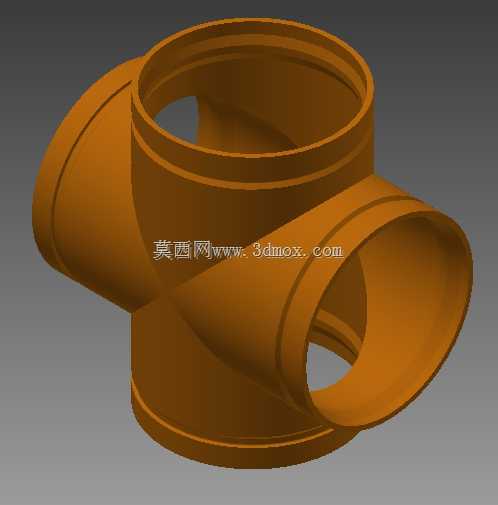

这款立体四通管件主要应用于建筑室内排水、同层排水系统的管路交汇节点，可同时实现四个方向管路的汇流与转向，替代传统多个弯头、三通拼接的管路布局，有效减少管路接口数量，降低渗漏风险，同时压缩管路占用的竖向安装空间，尤其适配降板高度有限的同层排水施工场景。从结构设计来看，四个接口呈空间十字正交分布，上下接口对应竖向排水立管的贯通连接，两个水平接口分别接入不同方向的横支管，内部流道做了顺滑圆弧过渡处理，没有直角突变的流道结构，可大幅降低排水过程中的水流阻力，减少水塞形成概率，提升排水通畅度，同时降低排水过程中的气流扰动噪音。接口采用承插式结构设计，承口内侧预留了密封圈安装槽位，安装时配套对应规格的橡胶密封圈即可实现密封连接，无需额外做粘接或焊接处理，安装效率高，后期维护拆卸也更为便捷。外形上整体为等径四通结构，四个接口公称直径保持一致，适配同规格的排水管材连接，安装时需注意预留足够的操作空间，接口承插深度需匹配管材插入长度要求，水平方向接口需按规范设置坡度，避免接口处出现积水残留。设计过程中重点校核了交汇处的壁厚均匀性，避免因壁厚差异导致成型后出现缩痕、应力集中问题，同时对流道交汇处的曲面做了连续曲率处理，确保排水时水流能够顺畅分流、汇流，不会在腔体内部形成滞留区，长期使用也不易出现污物挂壁、堵塞的问题。这类立体四通在民用住宅卫生间排水、公共建筑给排水管网、工业厂房轻度污水排放管路中都有广泛应用，相比平面四通能够适配更复杂的管路走向需求，在管路布局紧凑的场景下优势尤为明显，安装时需注意固定支架的设置位置，避免管件承受额外的管路载荷，保证长期使用的结构稳定性。
