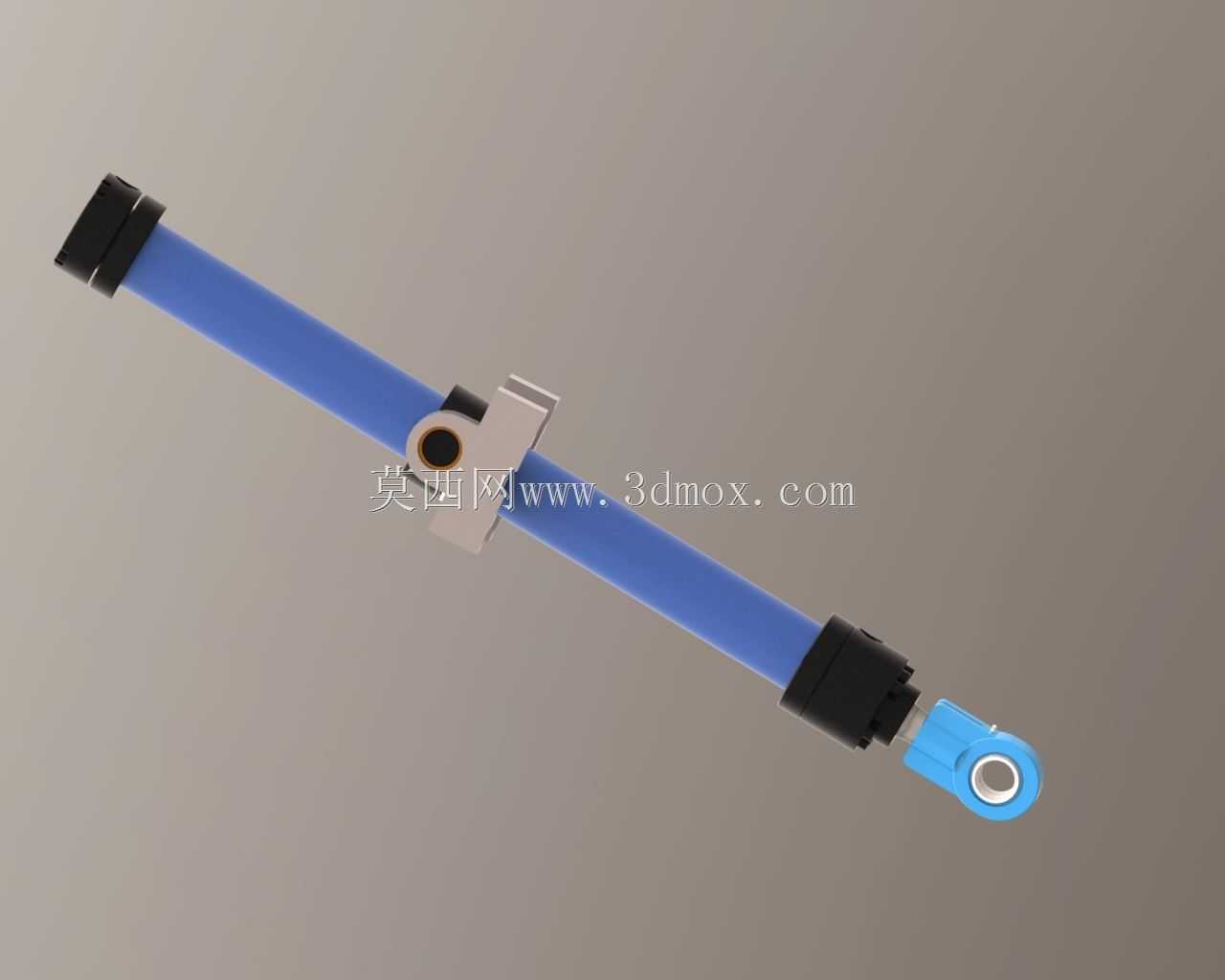

ISO6022标准1000mm行程中间耳轴气缸

在自动化生产线的长距离直线往复驱动场景中，这类符合ISO6022标准的长行程气缸是气动系统里的核心执行部件，1000mm的行程参数可以覆盖多数大跨度工位的推拉、顶升、移位需求，常见于物流分拣线的长距离推料、大型工装夹具的开合驱动、仓储设备的挡停机构等场景，相比短行程气缸，长行程缸体在设计时需要重点考虑杆体挠度问题，避免伸出过程中出现杆体下垂、密封件偏磨的情况。这款气缸采用中间耳轴安装形式，安装支点位于缸体中部位置，相比尾部铰接、前端法兰安装的形式，中间耳轴可以允许缸体在摆动平面内有小角度的自适应偏转，适配驱动过程中负载端存在小幅弧线运动的工况，比如翻板机构、摆臂驱动这类安装面与运动轨迹存在夹角的场景，安装时需要注意耳轴的同轴度要求，两侧支撑座的孔位同轴度偏差需要控制在合理范围内，避免耳轴承受额外的径向弯矩，导致转动卡滞或者缸体变形。从结构设计来看，缸筒采用硬质阳极氧化处理的铝合金材质，在保证缸体强度的同时降低整体重量，适配长行程下的安装负载要求，活塞部位采用双向密封结构，兼顾动密封的耐磨性与静密封的气密性，避免长行程往复运动中出现内泄漏导致的推力损失，活塞杆表面做镀硬铬处理，提升表面硬度与防锈能力，降低外部粉尘、水汽对杆体表面的侵蚀，延长密封件的使用寿命。端部的鱼眼接头可以补偿安装过程中的位置偏差，降低对接部件的加工精度要求，在实际选型应用时，需要结合负载重量、运行速度、工作压力核算活塞杆的临界弯曲载荷，避免长行程下活塞杆受压失稳，同时要匹配合适的导向装置，对伸出的杆体做辅助支撑，尤其是水平安装的工况下，无辅助导向会大幅增加杆体与导向套的偏磨概率，缩短气缸整体使用寿命。建模过程中严格遵循ISO6022的安装尺寸规范，耳轴的轴径、跨距，缸筒的外径，活塞杆的连接螺纹尺寸都和标准参数保持一致，方便设计人员直接调取模型用于整机布局，不需要反复核对安装接口尺寸，减少选型阶段的重复建模工作量。
