带缓冲结构双轮滑板轮组结构设计

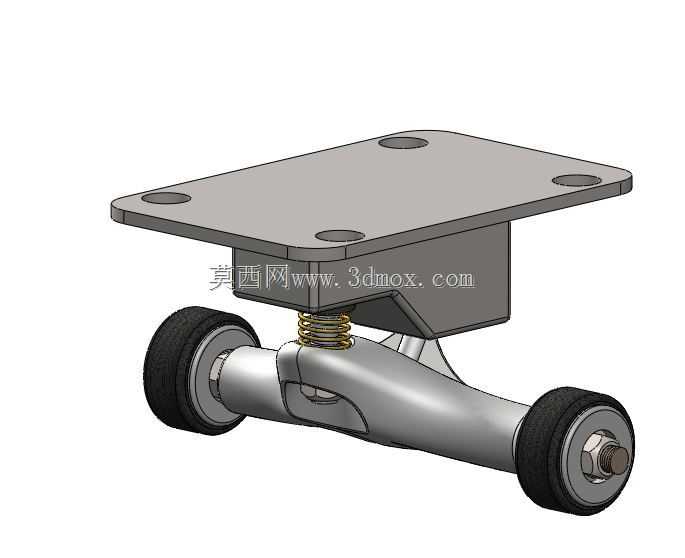

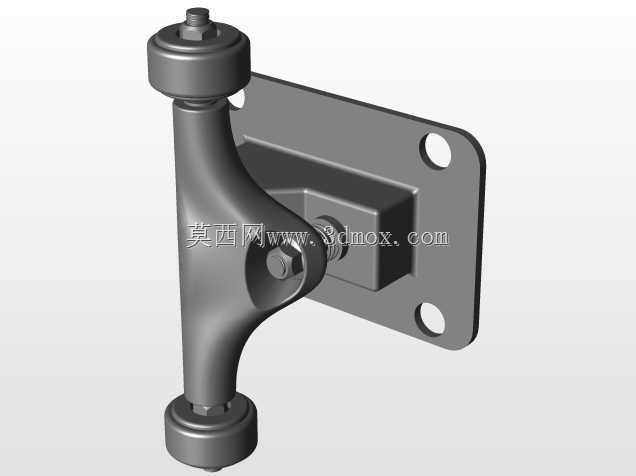

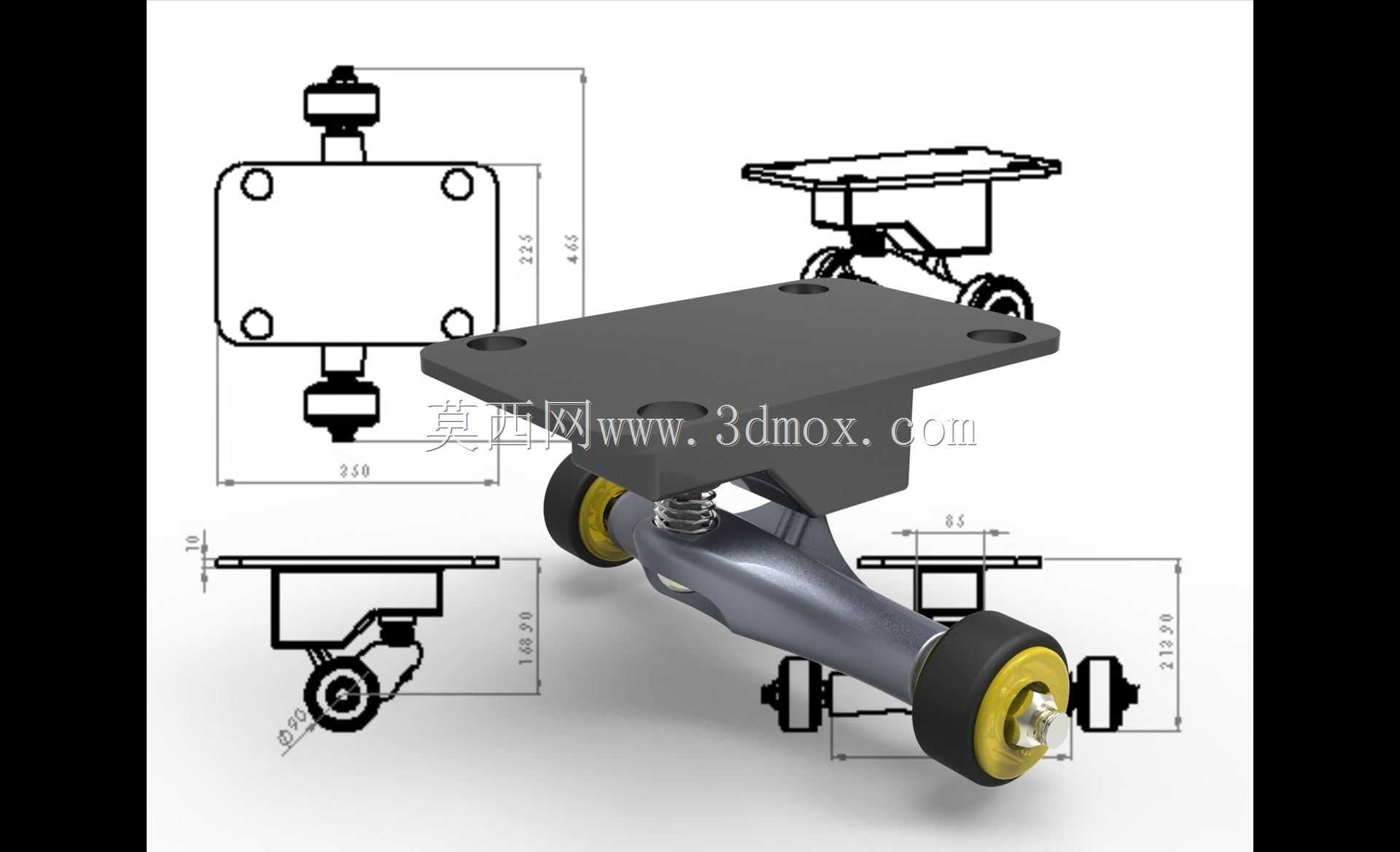

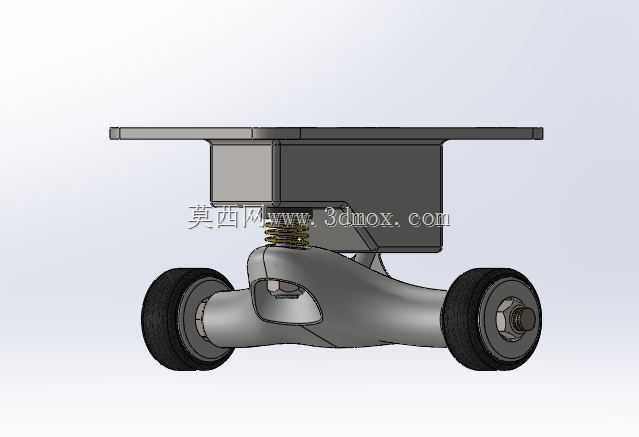

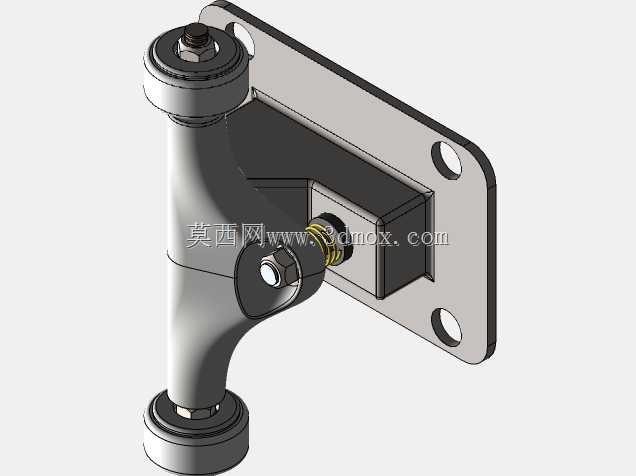

这款轮组结构主要适配滑板类运动器材的行走支撑需求，也可拓展用于小型移动载具、轻型工装推车的低位行走场景，核心作用是承载器材与使用者的重量，同时在行进过程中过滤路面细碎颠簸，保障行进过程的平顺性。从结构设计来看，轮组采用上方矩形安装板作为固定基座，安装板预留四个对称分布的安装孔，可通过螺栓直接与滑板板面或者载具底板完成刚性连接，安装板下方设置铰接式摆臂结构，摆臂与安装板之间加装压缩弹簧作为缓冲元件，当轮组经过凸起路面或者受到竖向冲击时，摆臂可绕铰接轴小幅转动，通过弹簧压缩吸收冲击能量，避免硬冲击直接传递到上部承载结构。轮组采用双轮并排布局，相比单轮结构拥有更大的接地面积，行进过程中稳定性更强，不易出现侧偏卡滞的问题，滚轮外圈采用高弹性耐磨材质，轮芯为硬质支撑结构，搭配中心销轴完成与摆臂的转动连接，销轴端部设置防松结构，避免长期转动过程中出现销轴松脱的故障。从安装边界来看，安装板的长宽尺寸适配常规滑板的尾部安装空间，摆臂的摆动行程经过限位设计，最大摆动角度不会与上部板面发生运动干涉，轮组整体竖向高度控制在低位区间，不会过多抬升承载面的重心高度，保障使用过程中的操控稳定性。设计过程中优先考虑了运动场景下的受力特性，对安装板的受力薄弱位置做了加厚处理，摆臂采用变截面结构，在保证结构强度的前提下尽可能降低整体重量，弹簧的刚度参数经过匹配，既能够过滤小幅度的路面颠簸，在承受较大载荷时也不会出现过度压缩导致行程触底的问题。滚轮的轮缘做了圆角过渡处理，在经过小角度侧倾时也能保持足够的接地面积，适配滑板运动过程中的转向、压弯等动作需求，转动部位的配合间隙经过合理控制，既保证转动顺滑无卡滞，也不会出现过大的旷量影响操控精度。
