快卸式定位插销结构设计方案

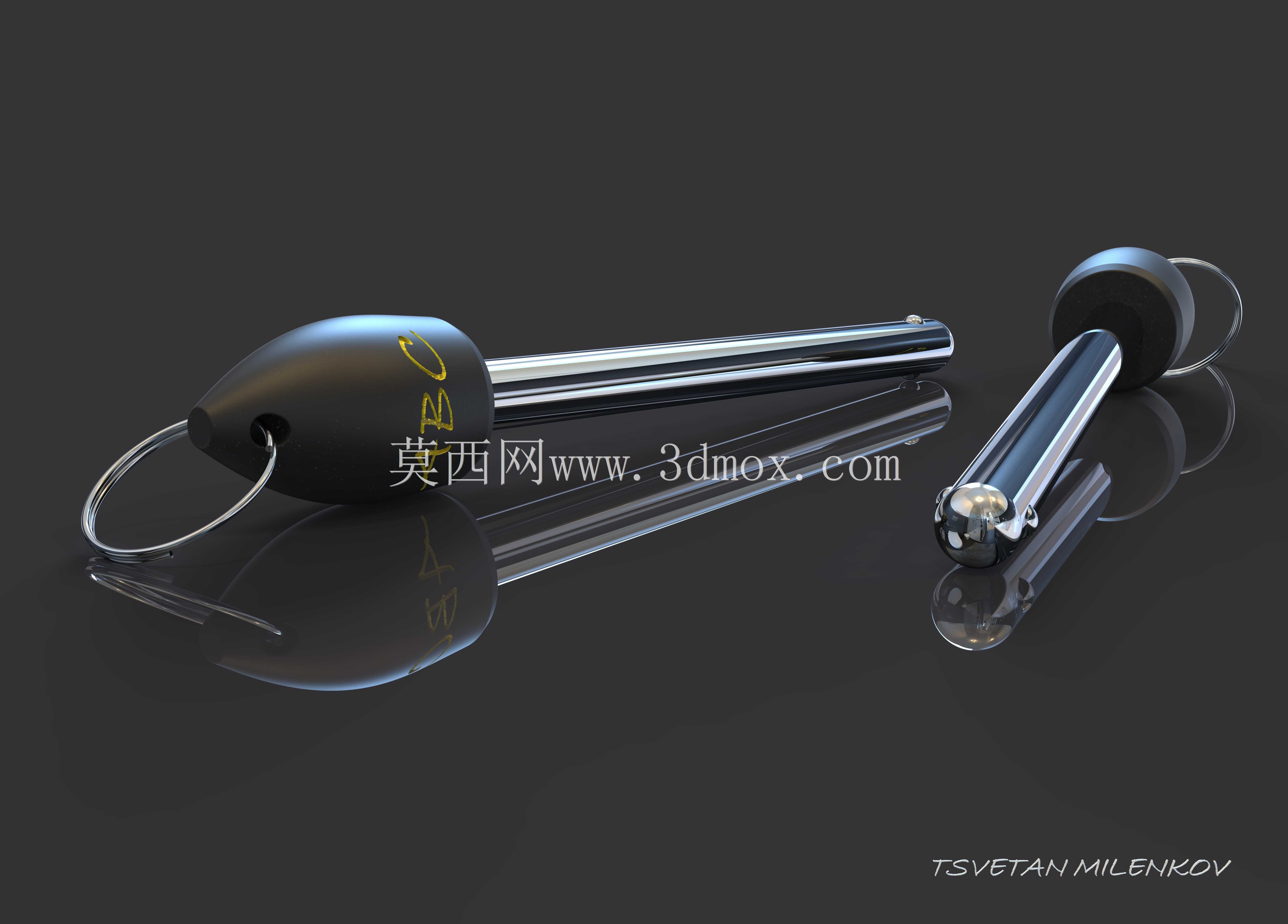

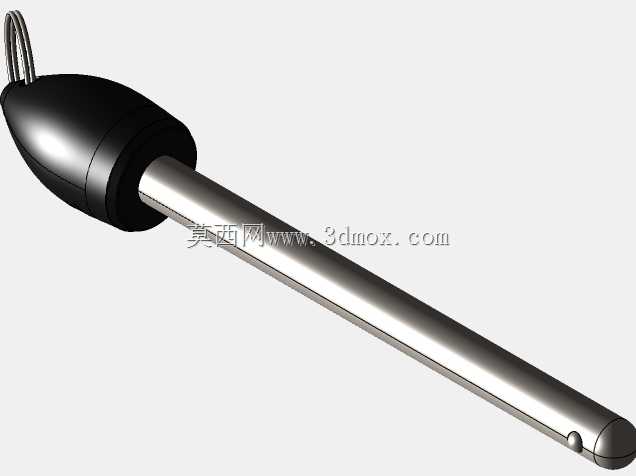

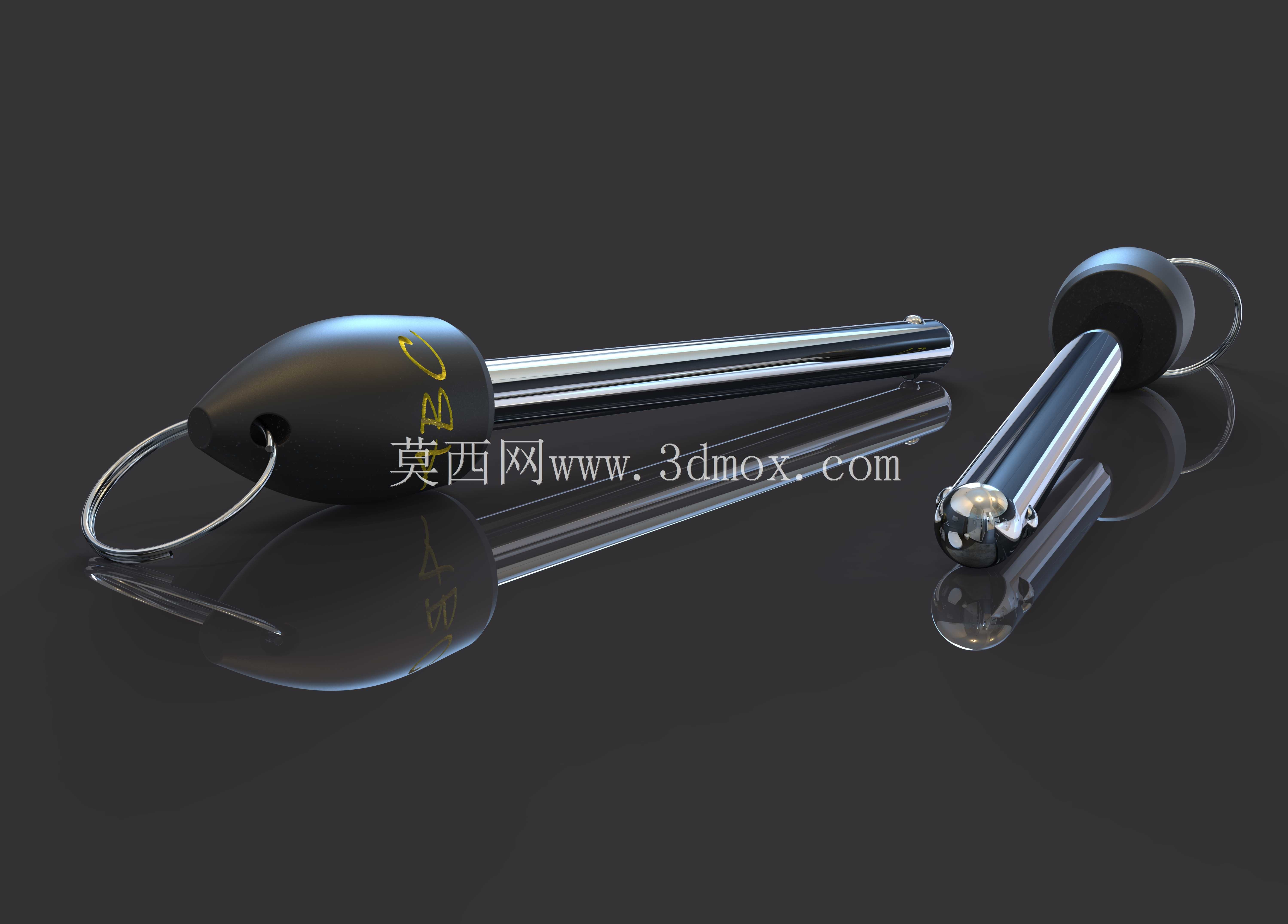

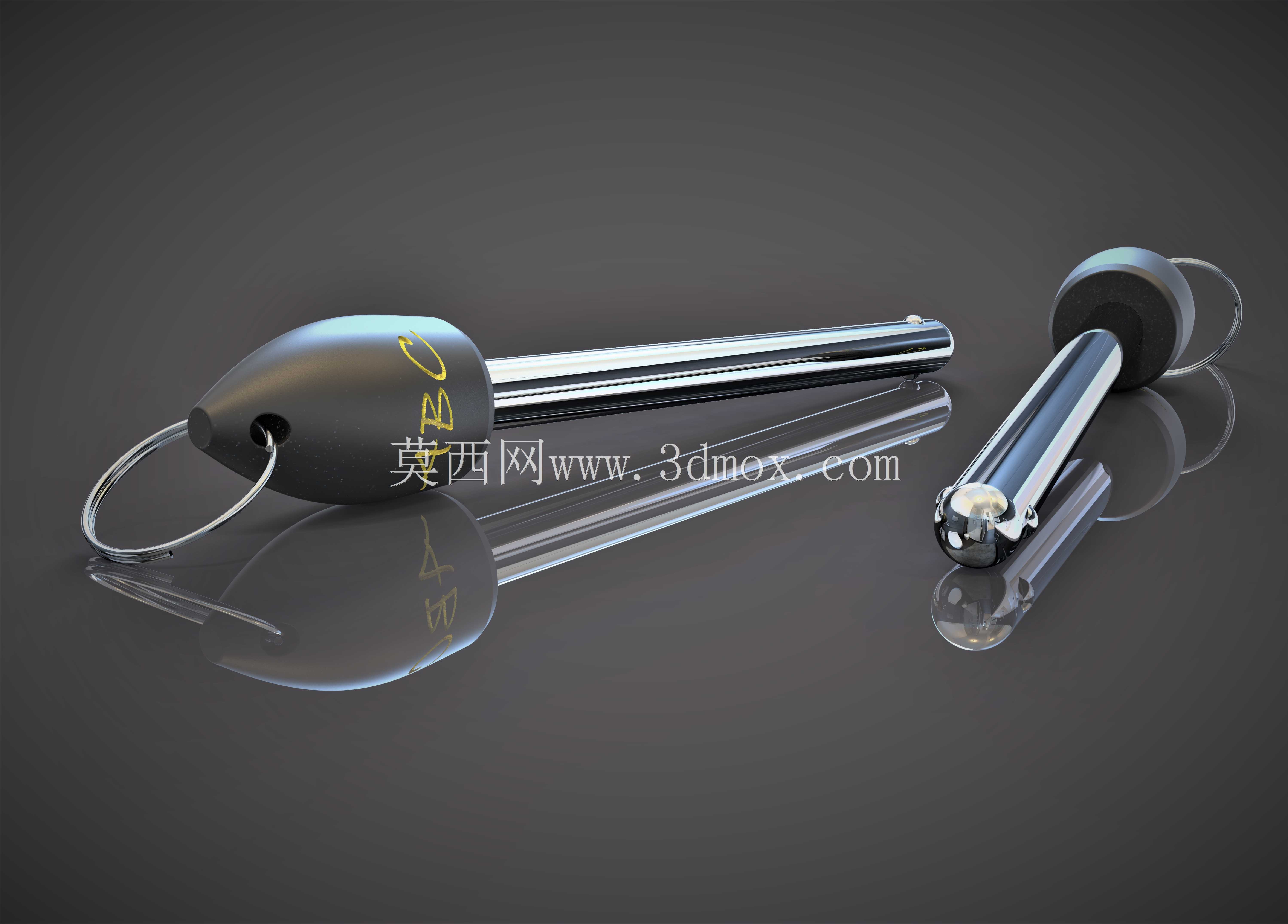

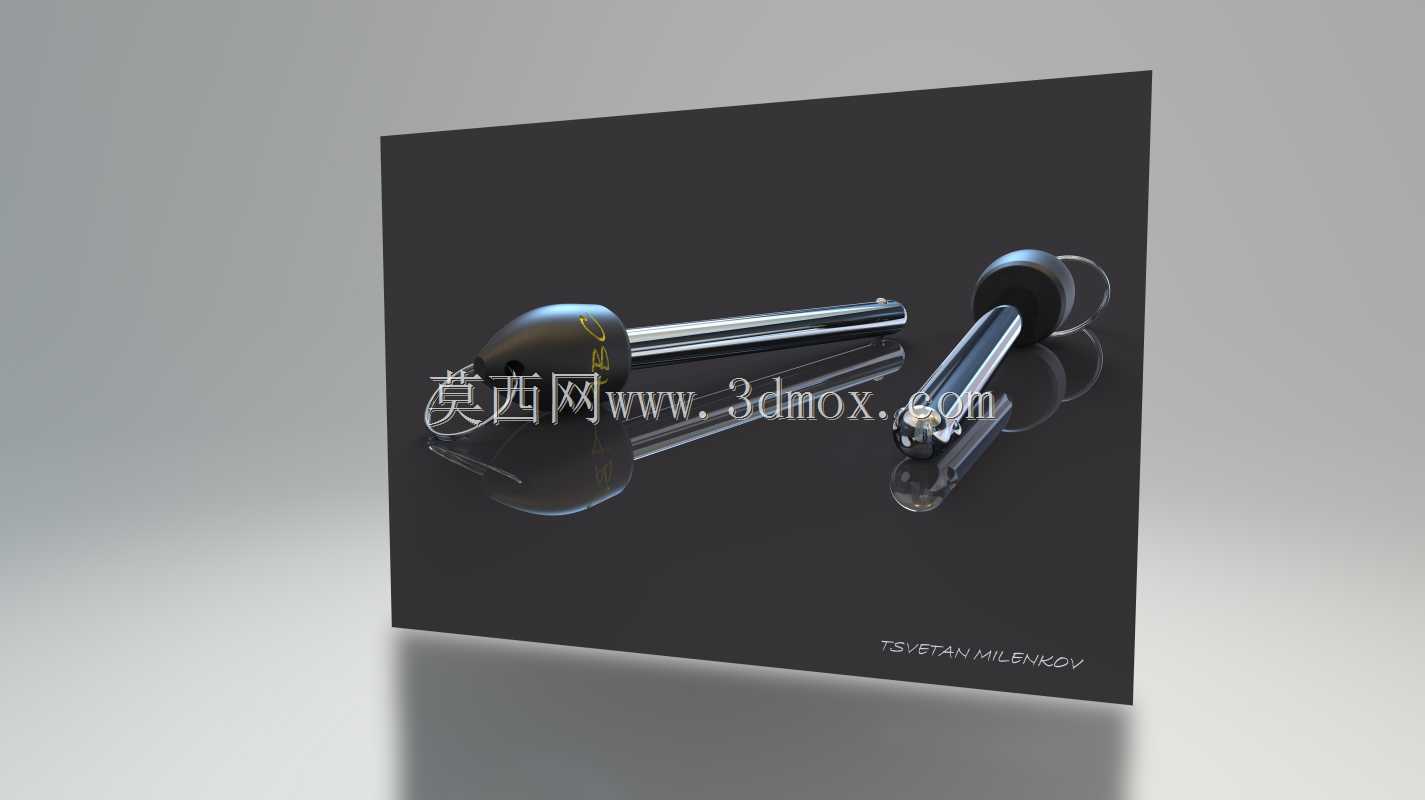

这类快卸插销常被用于需要频繁拆装、快速定位锁紧的工装夹具、模块化设备机架、户外临时搭建结构以及特种车辆的可拆卸附件连接场景，替代传统需要工具拧动的螺栓销轴结构，能大幅缩短装拆调整的作业时间，在需要反复切换工位的生产线工装、需要快速拆解收纳的便携设备上应用尤为广泛。从结构设计逻辑来看，这款插销采用头部握持端加光杆销轴主体的布局，头部做了流线型的包覆处理，既增大了手部按压插拔的接触面积，避免操作时硌手，也能在插合到位时形成端面限位，控制销轴插入的深度，避免销轴过伸剐蹭设备内部其他构件。销轴主体采用高光洁度的光轴设计，表面做硬化处理，降低反复插拔带来的磨损，同时保证与配套销孔的配合间隙控制在合理范围，既不会因为间隙过大导致定位晃动，也不会因为间隙过小出现插拔卡滞的问题。尾部的钢珠锁紧结构是核心功能单元，插销插入对应销孔到位后，尾部钢珠在内部弹簧作用下弹出卡入销孔对应的环形卡槽内，实现轴向锁紧，不会因为设备运行的振动出现松脱脱出的情况；需要拆卸时，只需拉动头部连接的拉环，带动内部芯轴移动，钢珠即可回缩到销轴内部，顺利拔出插销，整个操作无需额外工具，单手即可完成。头部附带的金属拉环除了作为解锁操作的施力部件，也可以穿装防丢绳，将插销与设备主体连接，避免拆卸后插销遗失，在户外作业、高空作业场景下这个细节设计能有效减少零件丢失的概率。设计过程中需要重点控制销轴的有效配合长度，要匹配被连接件的总叠厚，保证锁紧钢珠的弹出位置刚好处于被连接件的外侧卡槽位置，同时要核算销轴的剪切强度，根据应用场景的载荷要求选择合适的杆径，避免受横向载荷时出现销轴剪切断裂的问题。头部的握持包覆层采用防滑的哑光材质，即使手上沾有少量油污也能稳定施力，不会出现打滑的情况，整体外形做了圆弧过渡处理，没有尖锐棱角，避免操作过程中划伤操作人员。安装时只需要在两个需要连接的构件上加工对应精度的同轴销孔，在其中一个构件的销孔末端加工对应钢珠卡合的环槽即可，不需要额外配套螺母或者锁片，安装加工的工艺性较好，适合批量应用在各类需要快速拆装的连接部位。
