手动螺旋压紧式手钳工装夹具结构设计

这款手动压紧夹具的结构设计，核心围绕小批量零件加工、装配工位的快速装夹需求展开，区别于普通台虎钳的大体积固定安装形式，该结构采用分体式钳体配合双螺旋进给的设计，可灵活适配不同工位的临时装夹需求，在模具修配、小型零件钻孔攻丝、精密组件过盈装配等场景中，能提供稳定的持续压紧力，避免装夹松动导致的加工偏差或装配错位。

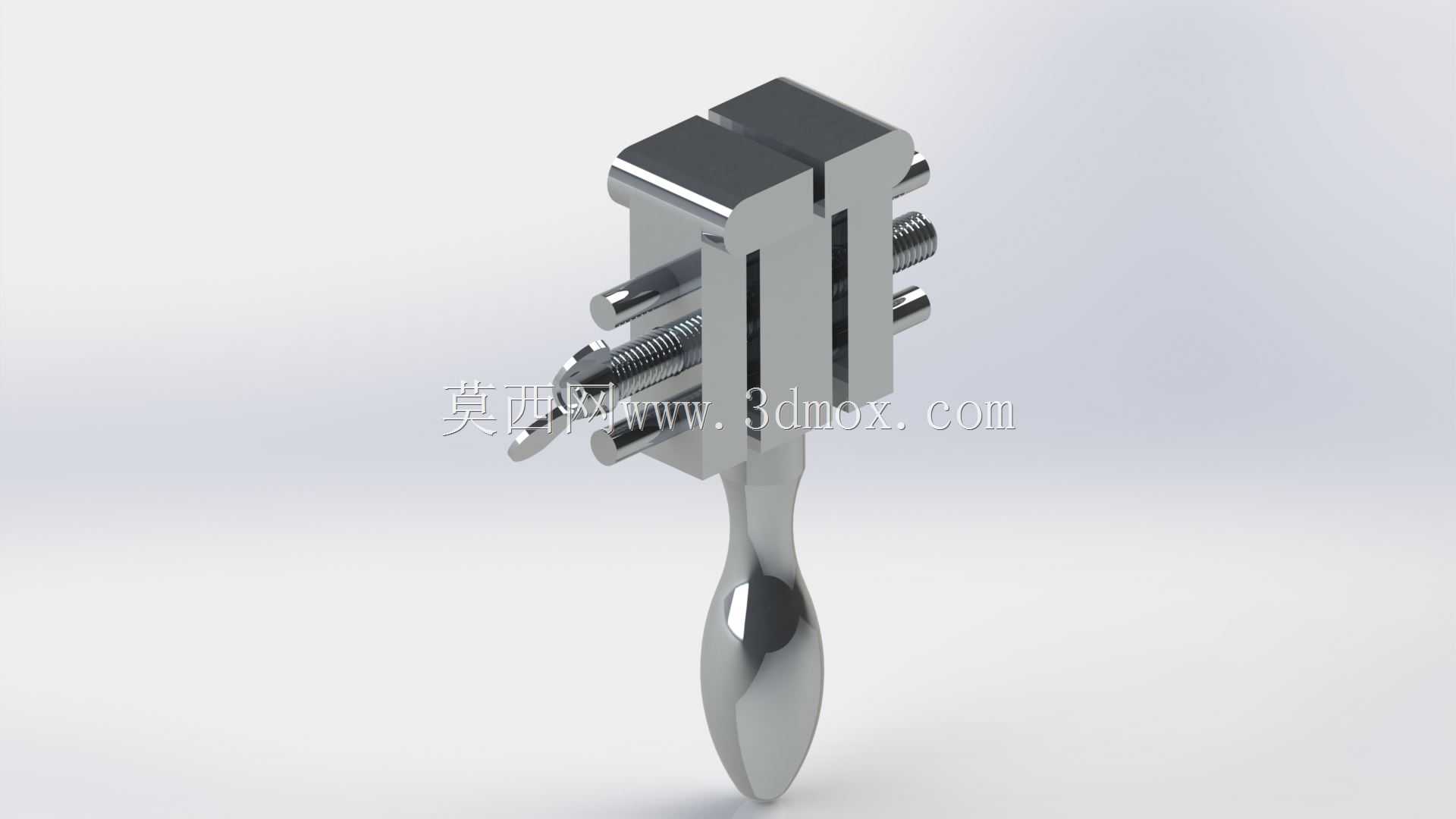

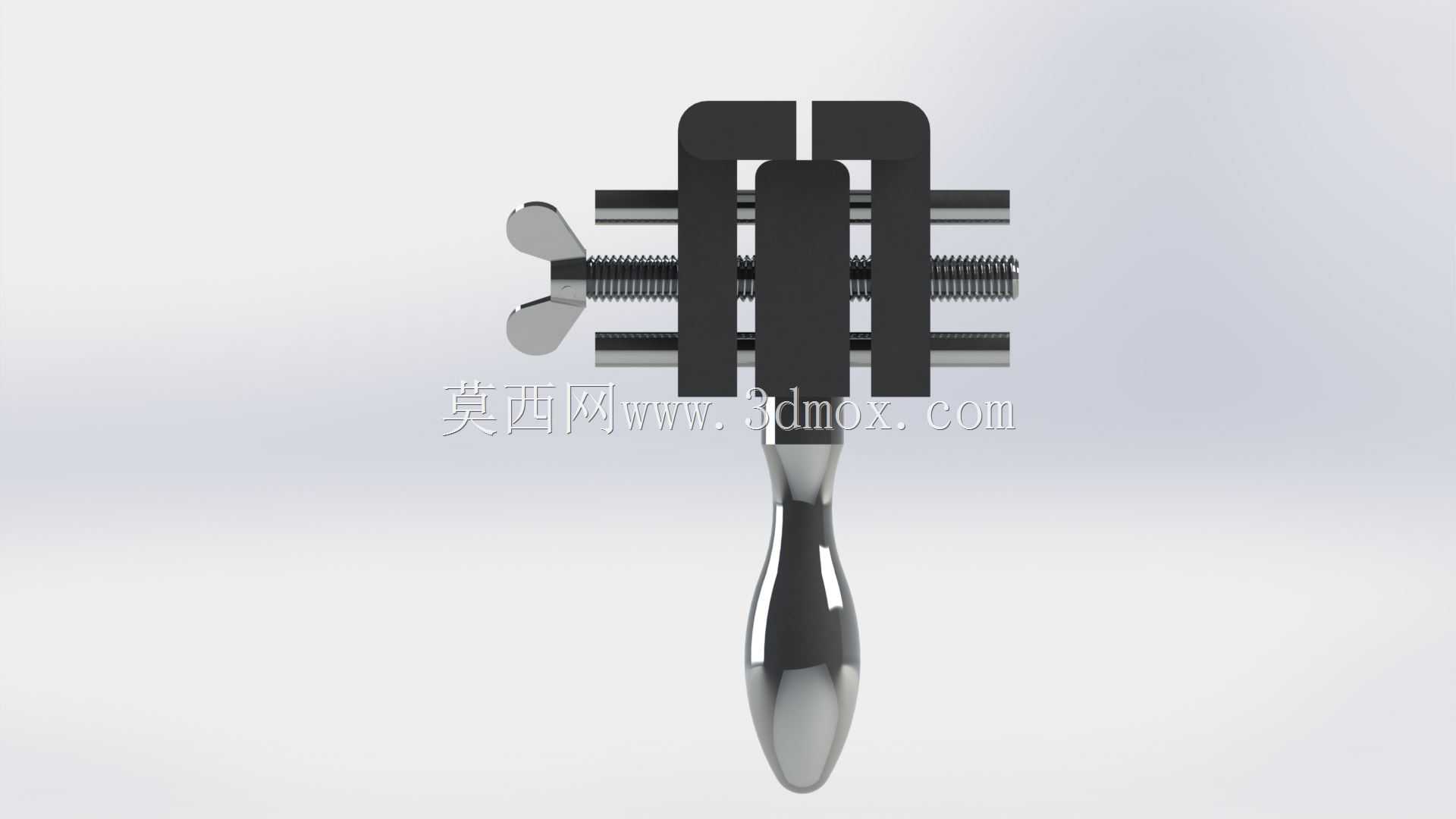

从功能特性来看，钳口部分采用平行对合的刚性块结构，咬合面可根据装夹需求更换不同材质的垫片，装夹硬质金属零件时可使用淬硬钢垫片提升耐磨性能，装夹铝件、铜件等软质材质或表面处理后的成品件时，可更换铜质或尼龙垫片避免夹伤工件表面。双螺杆的进给设计，相比单螺杆手钳能提供更均匀的压紧力分布，不会出现单侧受力导致的工件翘起问题，螺杆末端的限位结构可防止进给超程导致钳体脱开，操作时通过尾部的手柄施加扭矩，螺杆的螺距经过匹配设计，既保证足够的压紧力输出，又不会出现进给过慢影响操作效率的问题。

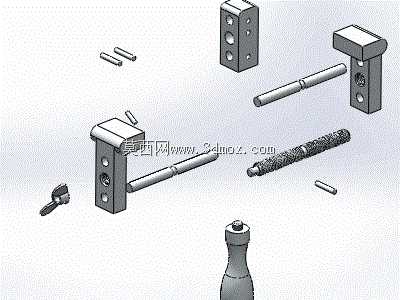

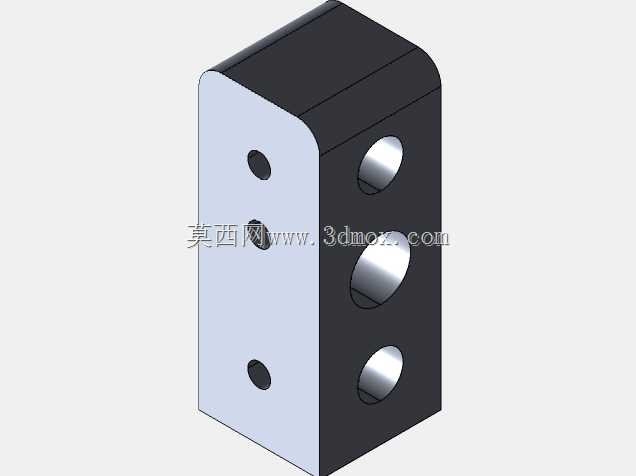

设计过程中，钳体的主体结构采用一体化铣削成型的思路，避免拼接结构带来的刚性不足问题，钳身的开槽位置经过应力校核，保证在最大压紧力下钳体不会出现塑性变形，手柄部分采用流线型的握柄结构，贴合手部施力的形态，长时间操作也不会出现明显的硌手感，同时手柄与螺杆的连接位置设置了防脱结构，避免操作过程中手柄滑脱。

从安装与尺寸边界来看，该手钳无需固定安装台面，可直接放置在工作台面使用，也可通过钳体底部的预留安装孔固定在专用工装板上，整体结构紧凑，占用工作台面空间小，钳口的最大张开行程可覆盖常规小型零件的装夹尺寸范围，闭合状态下的整体轮廓无突出尖锐结构，避免工位操作过程中的磕碰风险。在实际装配场景中，这类手钳还可配合定位销使用，实现零件的快速定位装夹，减少装夹找正的辅助时间，对于多品种小批量的生产场景，这类灵活的手动夹具相比专用气动、液压夹具具备更高的适配性，无需外接动力源即可完成装夹操作，维护成本极低，仅需定期在螺杆传动位置涂抹润滑脂即可保证长期顺畅使用。
