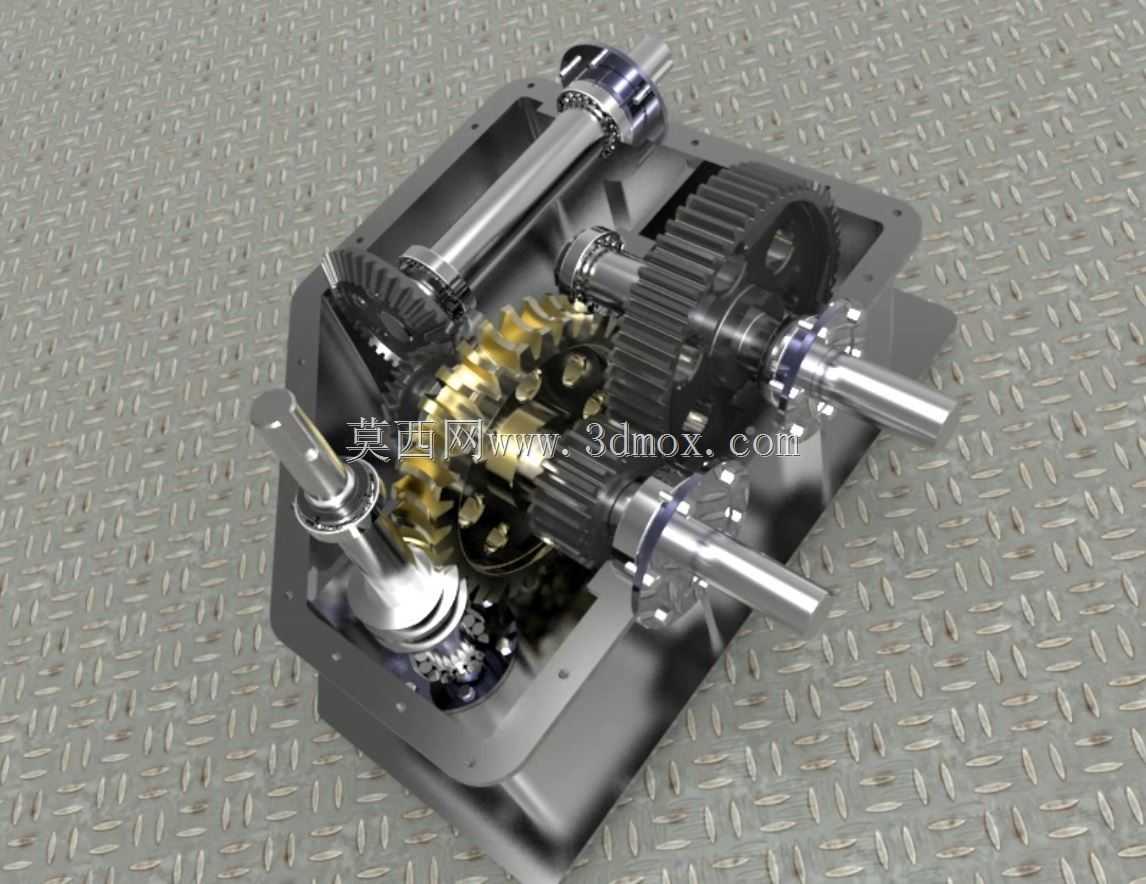

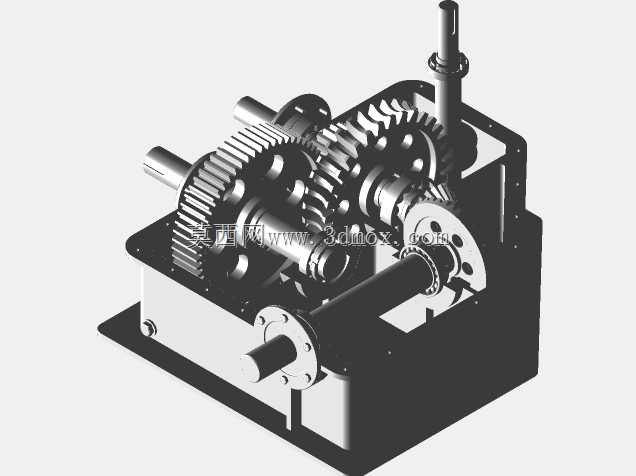

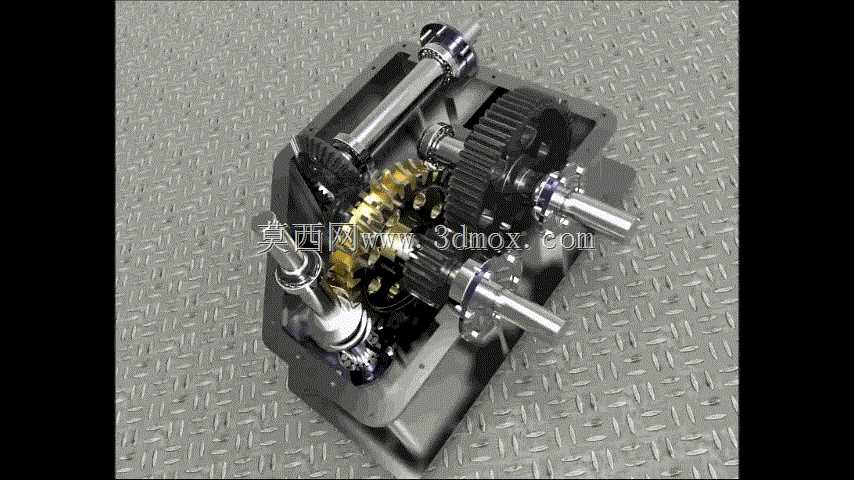

多级齿轮传动变速箱内部结构展示

这款变速箱采用多轴平行布置结合锥齿轮换向的传动架构，可同时满足输入输出轴不同空间方位的动力传递需求，在中小功率工业传动场景中适配性极强。从结构布局来看，输入轴端通过锥齿轮副完成动力方向的90度转换，后续衔接多组不同齿数比的圆柱斜齿轮与直齿轮组合，通过不同齿轮副的啮合切换实现多档位转速扭矩输出，可覆盖常规工业设备从低速大扭矩到高速小功率的全工况动力输出要求。设计阶段优先考虑了传动平稳性，斜齿轮副的啮合重合度更高，能有效降低高速运转时的齿轮冲击与振动噪音，直齿轮组则布置在低速重载档位，兼顾承载能力与加工装配便利性。箱体采用剖分式结构设计，上下箱体结合面经过精密铣削加工，保证装配后的密封性能，同时为内部轴系提供足够的支撑刚度，避免轴系受载后出现过大挠曲变形影响齿轮啮合精度。各传动轴均采用深沟球轴承与圆锥滚子轴承组合支撑，可同时承受径向载荷与轴向载荷，适配锥齿轮传动产生的轴向分力，轴承位的公差配合按照基孔制过渡配合设计，既保证轴承内圈与轴的同步转动，又方便后期维护拆卸。安装边界方面，箱体底部预留了标准化的安装地脚孔位，孔距与孔径匹配通用工业设备的安装基座尺寸，输入输出轴的轴伸长度、键槽规格均符合对应轴径的通用设计规范，可直接对接常规联轴器、带轮等传动连接件，无需额外做适配改造。内部齿轮的润滑采用浸油+飞溅润滑组合方式，箱体内腔预留了足够的储油空间，齿轮运转时带起的润滑油可均匀覆盖所有啮合齿面与轴承位置，无需额外配置强制润滑系统，降低了配套使用成本。各档位齿轮的齿数搭配经过传动比校核，相邻档位传动比级差控制在合理区间，避免换挡时出现过大的转速冲击，齿轮齿面均做了硬化处理，齿部精度等级满足中等精度传动要求，可在额定载荷下长期稳定运行。轴系上的轴向定位采用轴肩与卡簧组合的方式，结构简单可靠，能有效限制轴系的轴向窜动，保证齿轮啮合的正确齿宽接触位置，避免偏载导致的齿面异常磨损。
