卧式带接管法兰端承压罐体结构

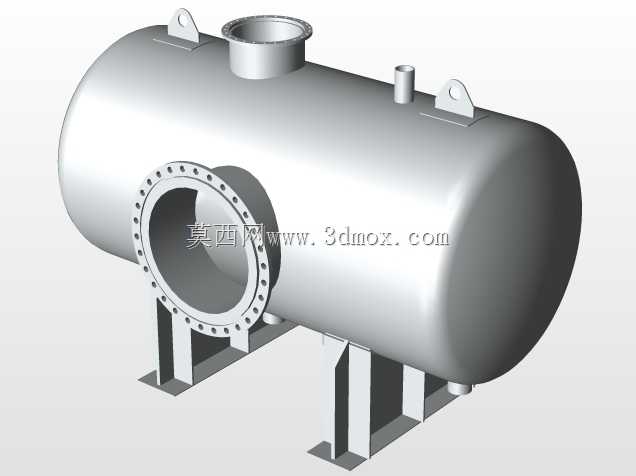

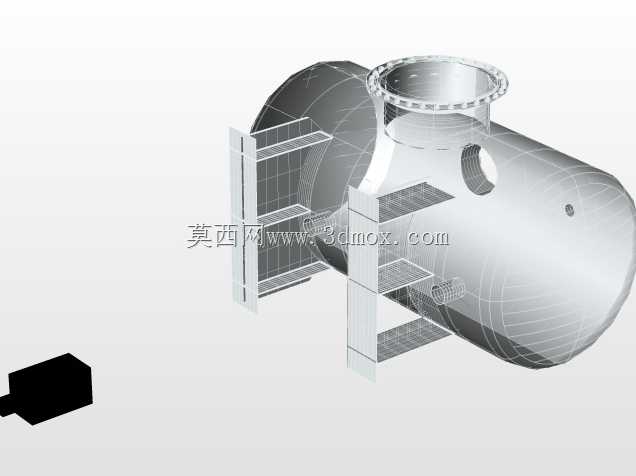

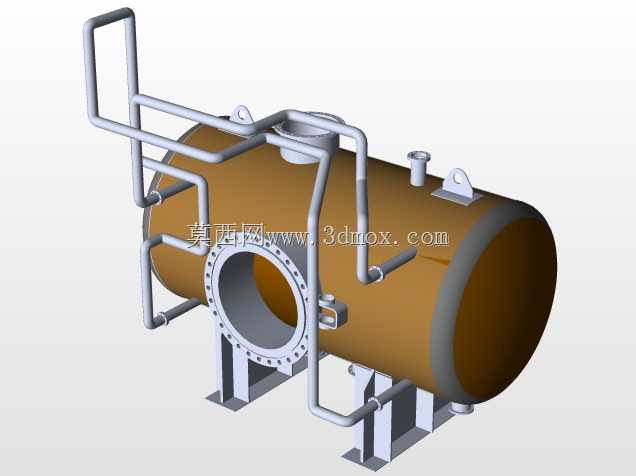

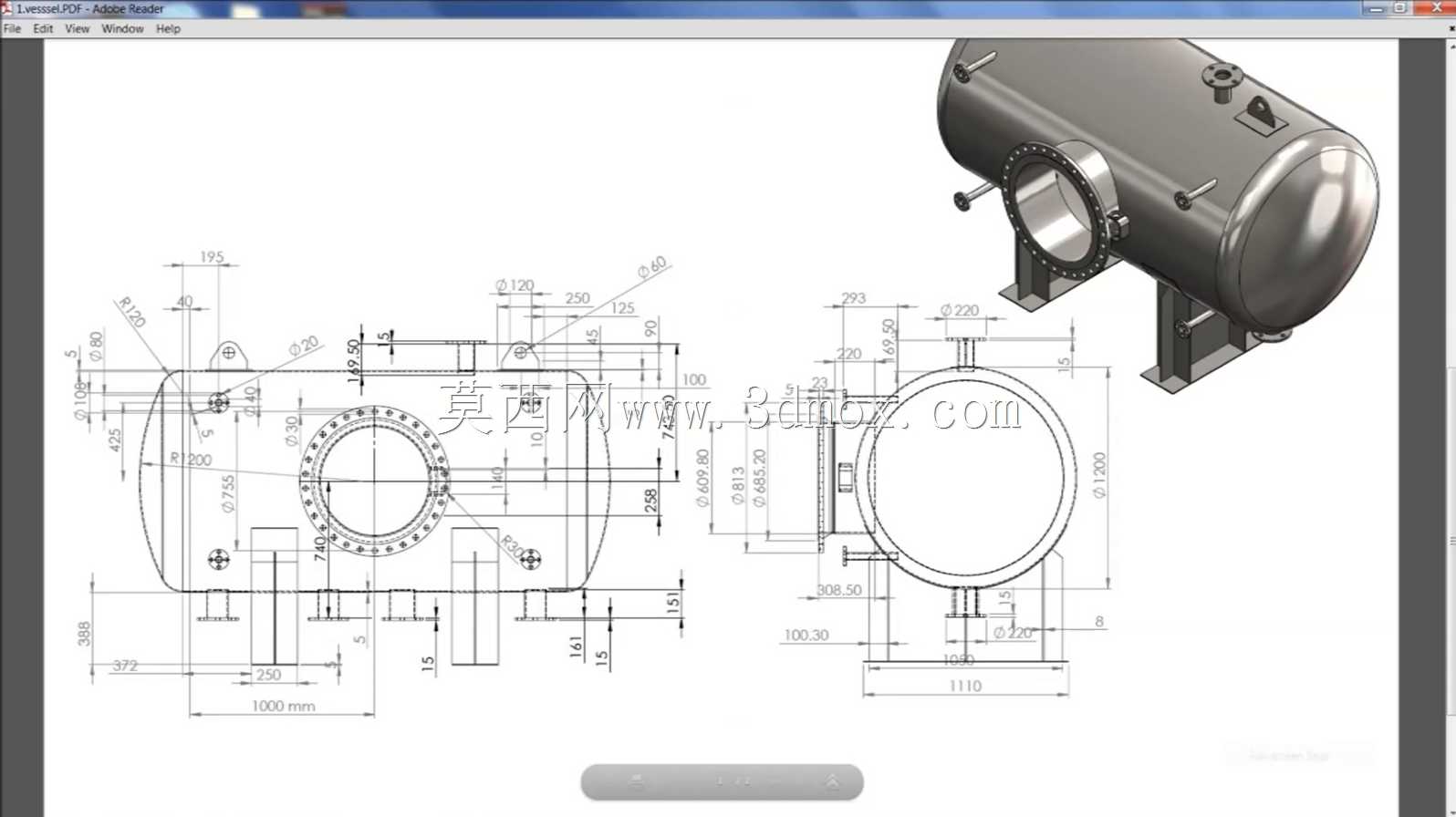

在油气集输场站、化工中间物料预处理工段、小型蒸汽换热分配单元里，这类卧式承压罐体是工艺系统里衔接上游来流与下游处理单元的核心静设备，多数时候承担气液分离、介质缓冲、杂质沉降截留的作用，部分同结构罐体也会作为小型过滤器、消气器的壳体使用。从结构设计逻辑来看，罐体主体采用等径圆筒加两端标准椭圆封头的焊接结构，相比球形封头加工难度更低，相比平盖承压能力更强，适合中低压工况下的连续运行需求。端部采用大直径高颈法兰连接结构，主要是为了方便后期开罐检修、更换内部分离元件或者过滤组件，法兰密封面采用突面结构，适配缠绕式垫片，能满足多数非强腐蚀、非剧毒介质的密封要求。罐体外部的管路布局完全围绕工艺操作需求设计：顶部的小口径接管分别用于排气、安装压力表或安全阀，侧面不同高度的接管分别对应介质入口、液位计接口、排污口、取样口，外部连通的旁通管路一方面可以实现罐体在线切换时的压力平衡，另一方面也能作为回流管路适配带压循环的工艺场景，所有接管与筒体连接位置都做了补强圈结构，避免开孔位置的应力集中，满足承压设备的强度校核要求。支撑结构采用双鞍式支座，其中一端为固定支座，另一端为滑动支座，预留了设备运行时受热膨胀的位移余量，避免热应力拉扯焊缝或连接法兰。支座的地脚螺栓孔采用长圆孔设计，适配现场安装时的基础尺寸偏差，降低现场施工的对位难度。建模过程中严格遵循压力容器设计的常规比例，筒体长径比控制在2:1到3:1之间，既保证内部介质有足够的停留时间实现分离或缓冲效果，也不会因为筒体过长导致运输、安装难度提升。所有外部管路的折弯半径都符合管路设计规范，避免小角度折弯造成的介质流阻过大，管路与罐体之间的管架支撑位置也做了对应设计，避免管路运行时产生振动疲劳。这类结构的安装边界需要注意，罐体端部法兰前方要预留至少1.5倍筒体直径的操作空间，方便后期拆卸法兰螺栓、抽出内件，罐体顶部要预留安全阀的安装与校验空间，底部排污口下方要预留排污管线的连接空间，侧面液位计接口位置要避开现场的操作通道，避免巡检时磕碰损坏仪表。
