小型手动金属管材弯管作业工装

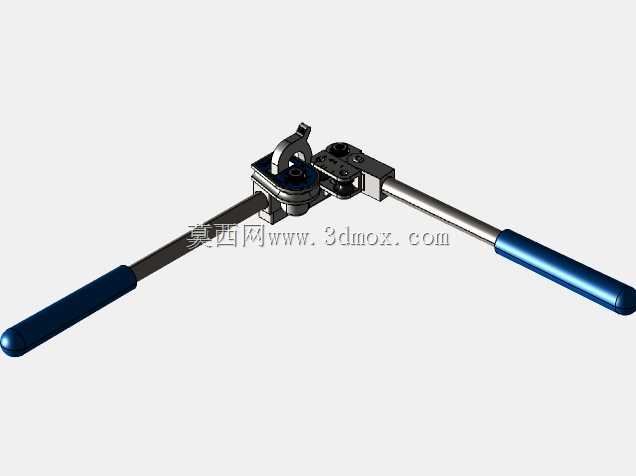

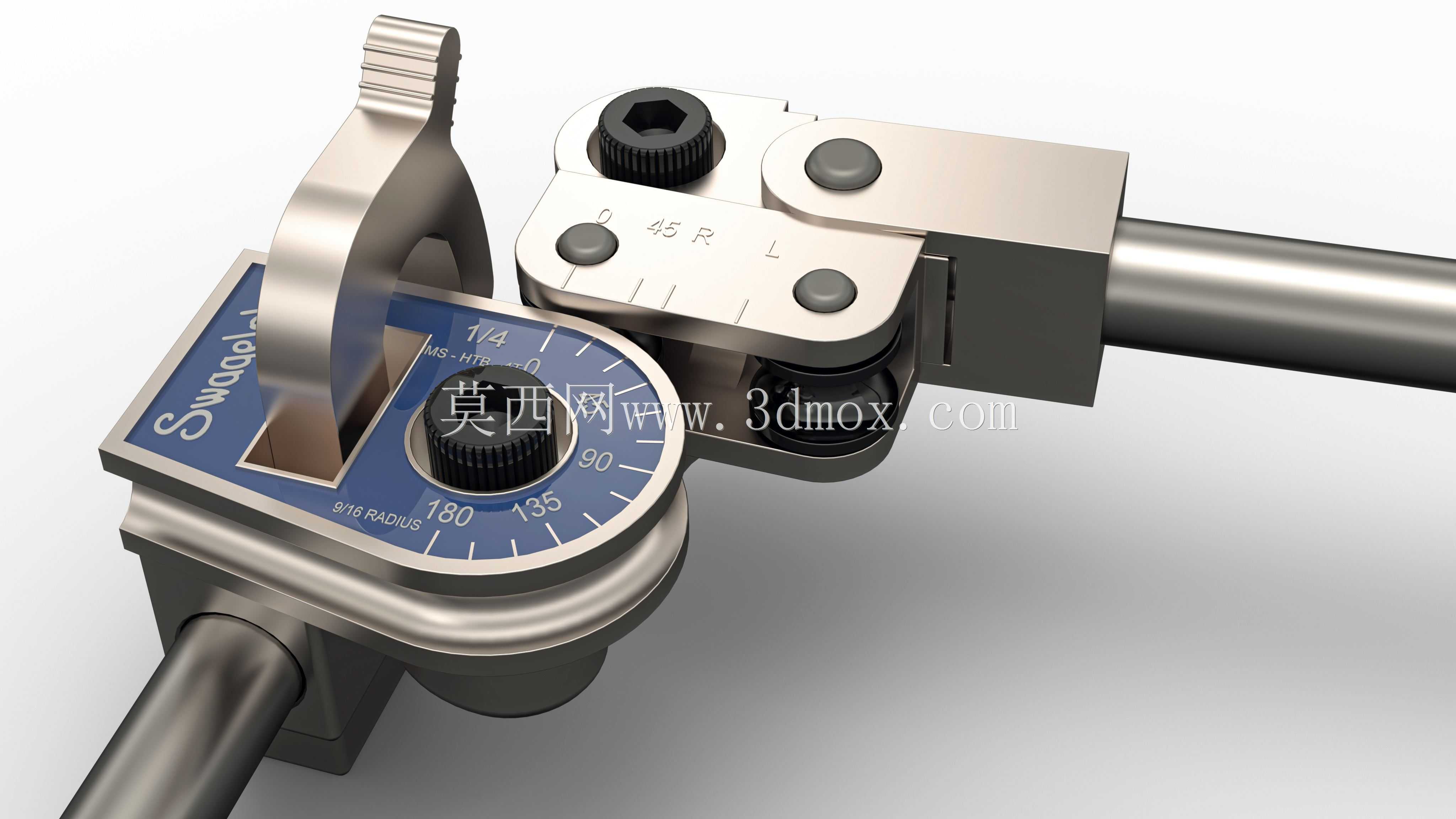

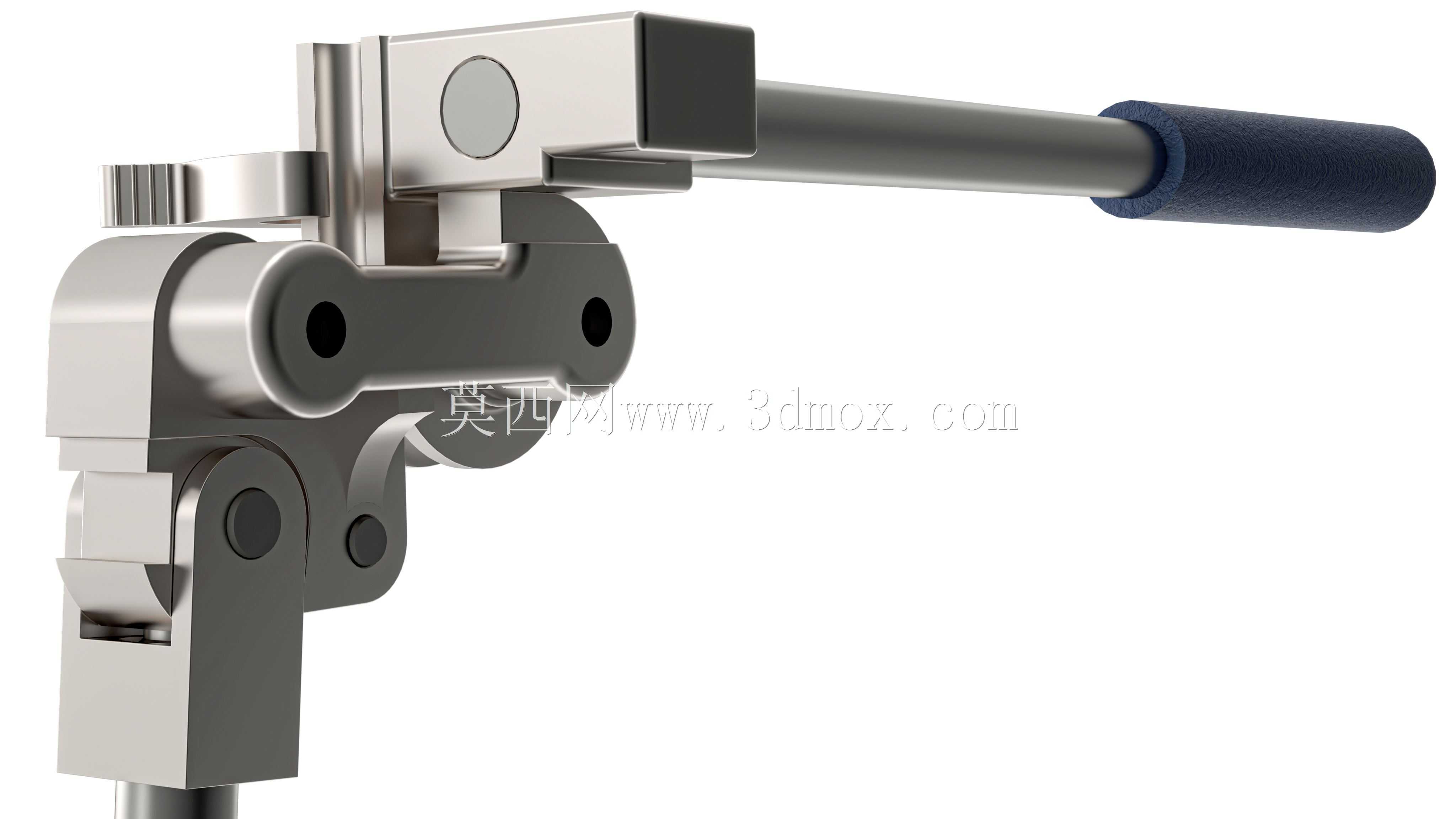

在现场仪表管路布设、小型液压管路预制、实验室气路安装这类作业场景里，经常会遇到小口径金属管的弯折需求，这类作业往往空间受限，无法动用大型电动弯管设备，且对弯折精度、管材形变控制有较高要求，一旦弯管处出现瘪管、褶皱、角度偏差，后续管路连接就会出现密封失效、介质流阻异常的问题。这款手动弯管工装正是针对这类场景设计，适配1/4英寸外径的金属管材，匹配9/16英寸的弯曲半径，刚好覆盖仪表管、细口径液压油管、气路不锈钢管的常用规格。从结构设计来看，整套工装采用分体式铰接结构，主体弯折基座上集成了角度刻度盘，刻度覆盖0到180度的常用弯折区间，作业时可以直接参照刻度控制弯折角度，不需要额外搭配角度量具，减少现场作业的辅助工具携带量。夹持端采用快压式锁紧结构，管材放入定位槽后，扳动锁紧压块即可固定管材轴向位置，避免弯折过程中管材窜动导致的弯折半径偏移、弯段起皱问题。弯折操作端的力臂经过长度优化，作业时不需要施加过大的手动力即可完成硬态不锈钢管、紫铜管这类常用管材的弯折，降低现场作业人员的劳动强度。工装的弯折成型轮采用与管材外径完全匹配的圆弧槽型，槽面做了光滑硬化处理，弯折过程中管材外壁与槽面均匀接触，受力分散，不会出现局部应力集中导致的管材凹瘪问题，弯折后的管段圆弧过渡平滑，内壁通径不会出现明显缩径，能保证管路介质输送的通畅性。从安装与使用边界来看，整套工装不需要额外固定在工作台面，单人手持即可完成操作，整体结构紧凑，可以直接放入工具包携带至高空作业面、狭窄设备间隙内完成管路弯折作业，不需要提前预制弯管段再运输至现场，能大幅减少现场管路安装的配管工作量，也能避免预制段尺寸偏差导致的现场返工问题。设计过程中充分考虑了现场作业的容错性，刻度盘旁标注了不同管材对应的弯折回弹参考量，作业人员可以根据管材材质硬度微调弯折角度，抵消金属回弹带来的角度误差，保证一次弯折即可达到设计要求的管路角度，不需要反复校正损伤管材。
