带温控功能的光谱检测反应杯结构

这款带TEC温控模块的光谱反应杯，主要面向实验室光谱分析、在线光学检测场景设计，适配需要精准控温的液相光谱测试工况，比如生化样本吸光度检测、化学反应过程的光谱实时监测、微量流体的光学特性分析等场景，解决普通反应杯无法维持恒定反应温度，导致检测数据受环境温度波动干扰的问题。

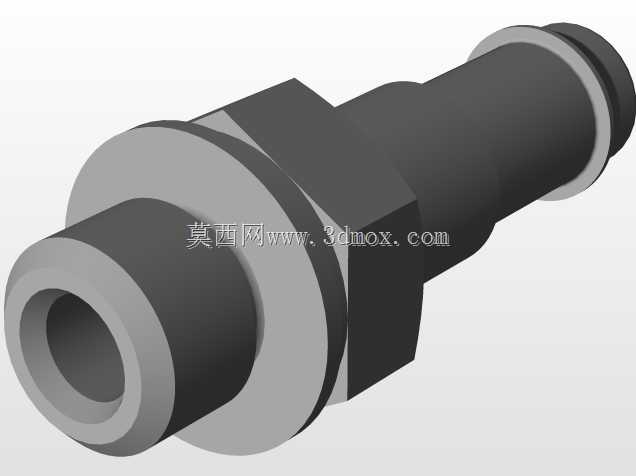

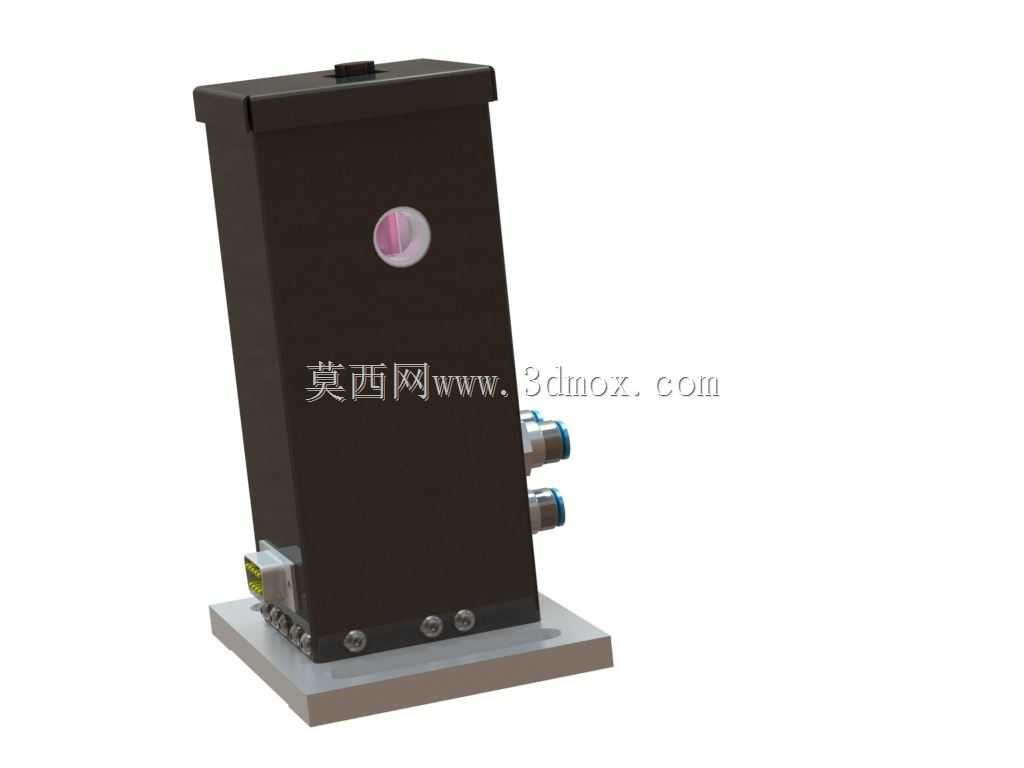

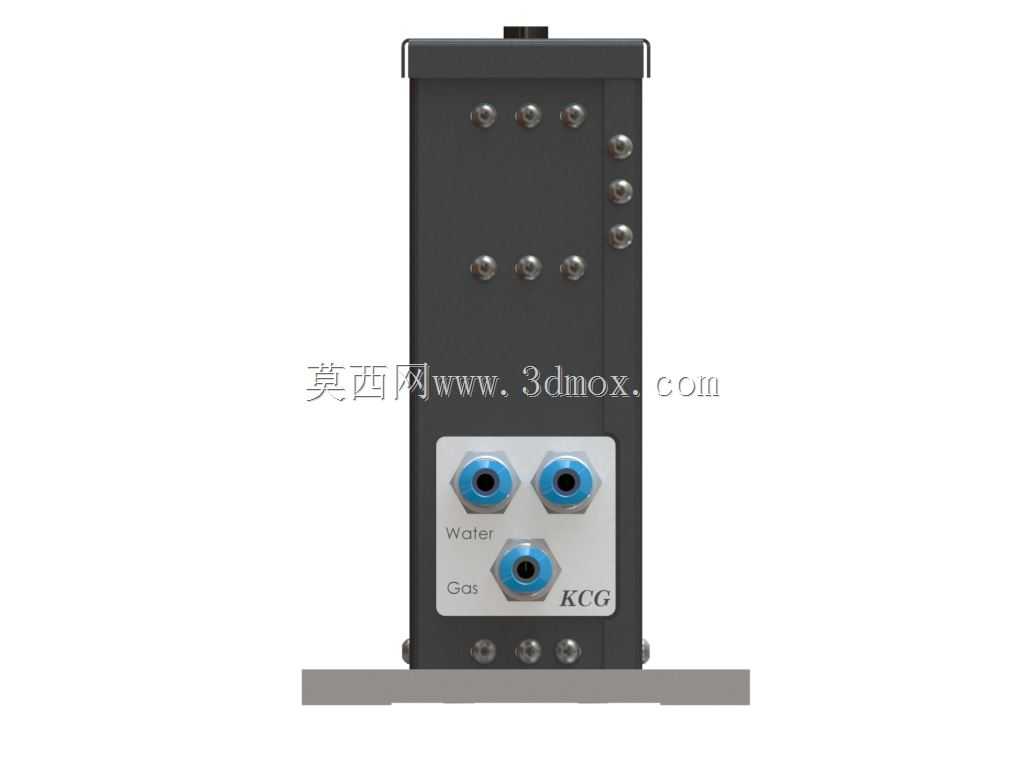

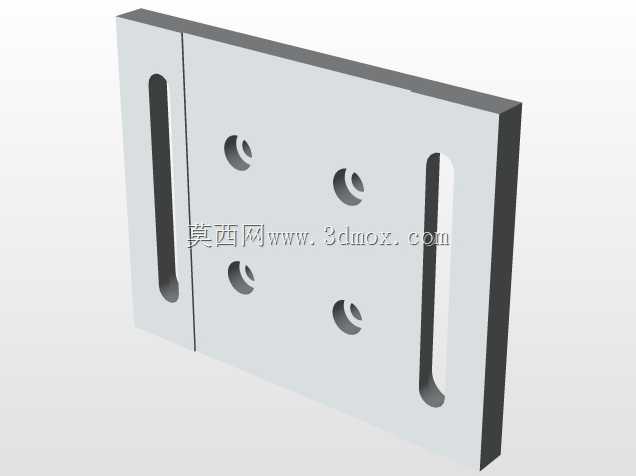

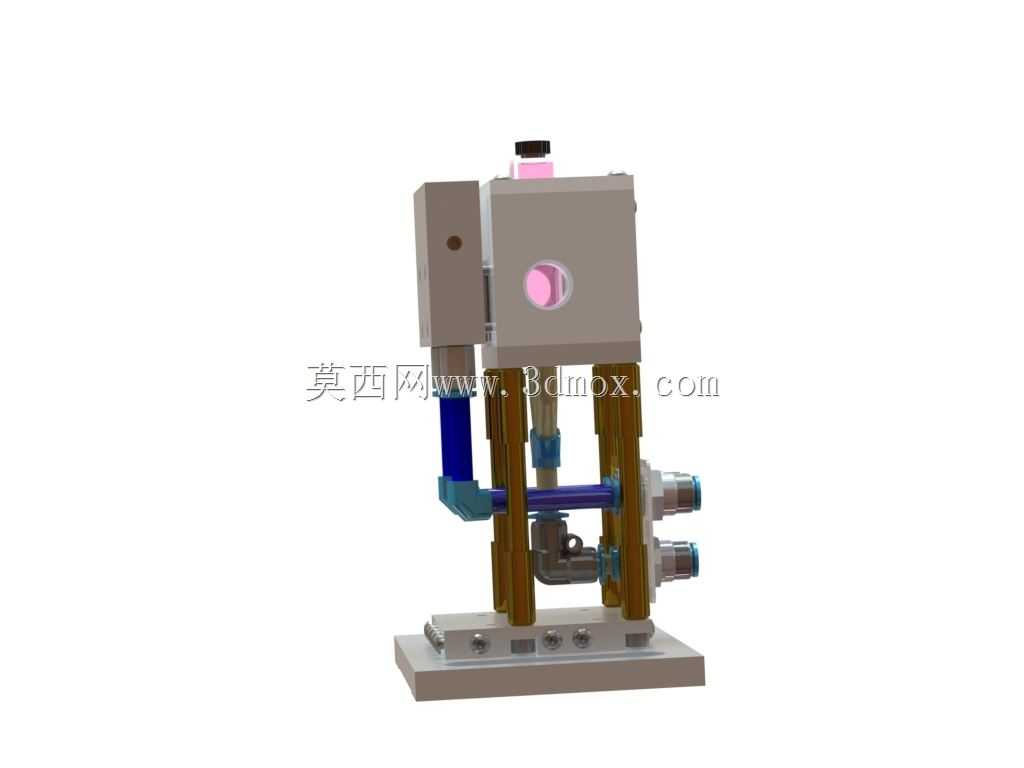

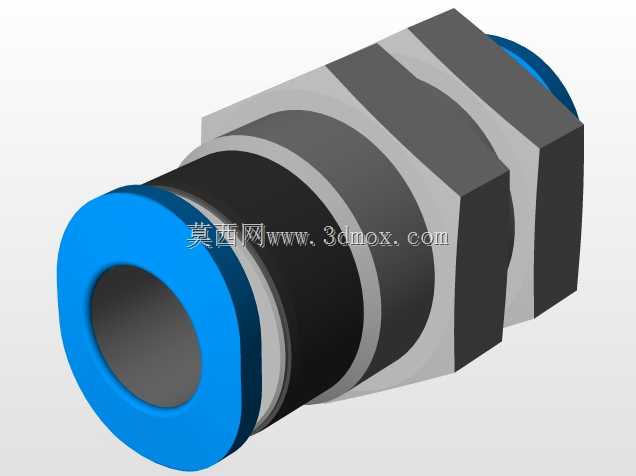

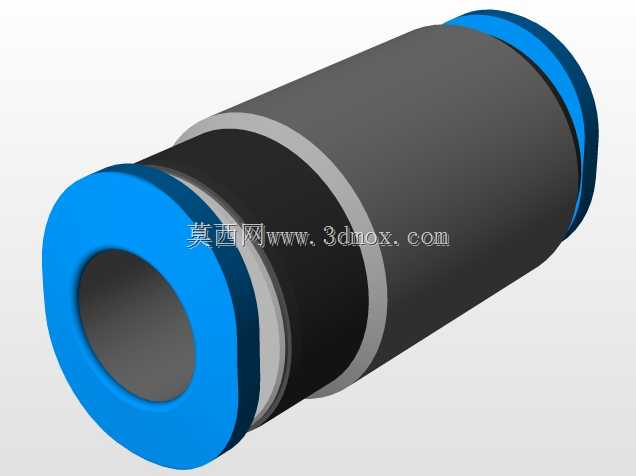

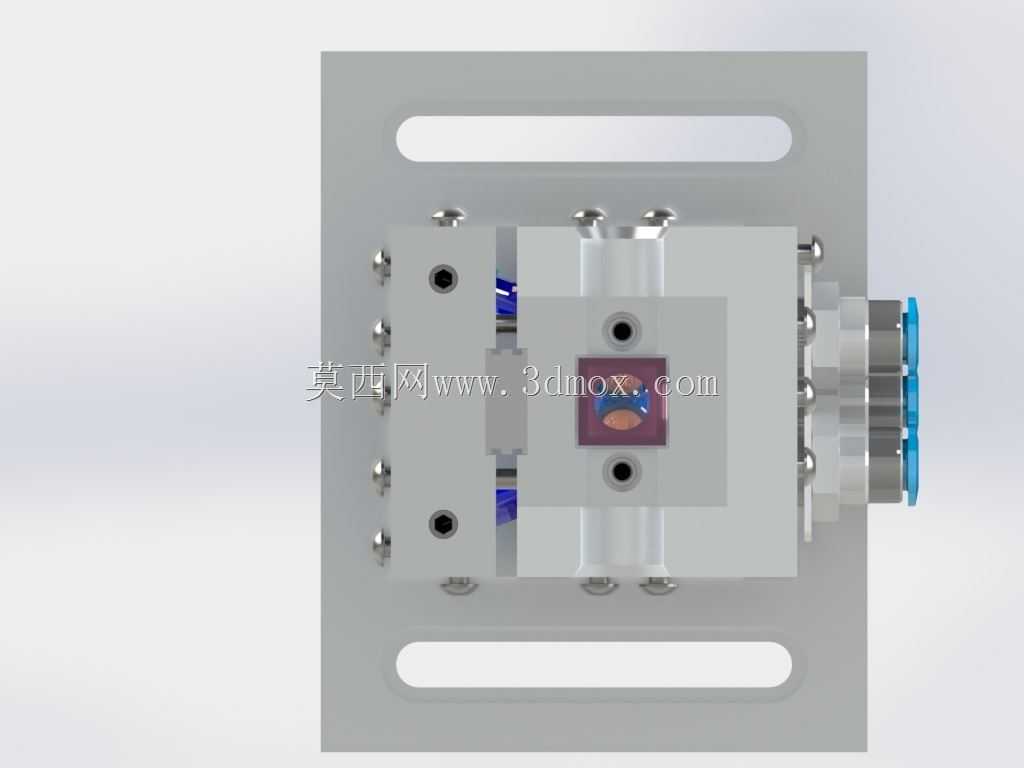

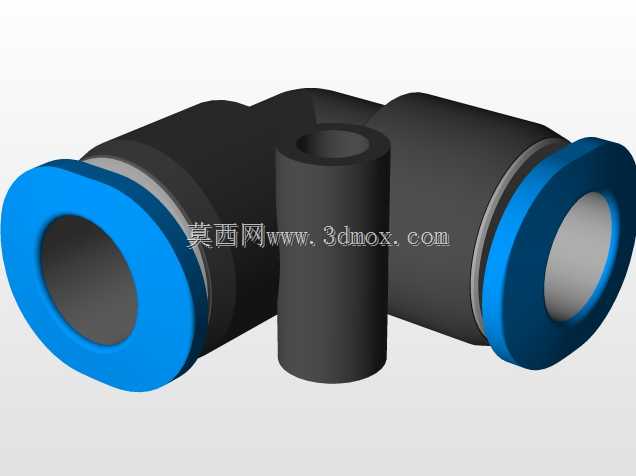

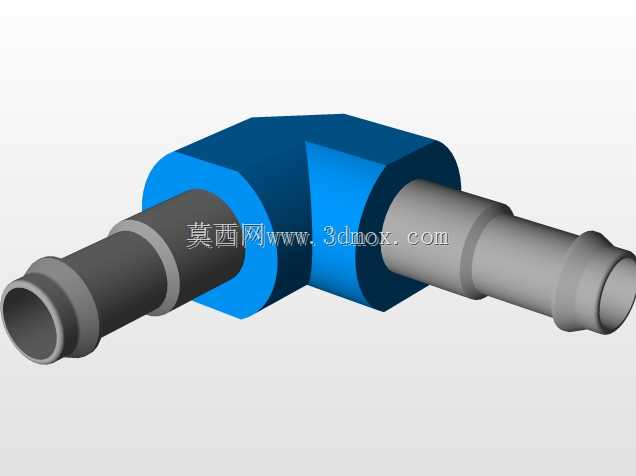

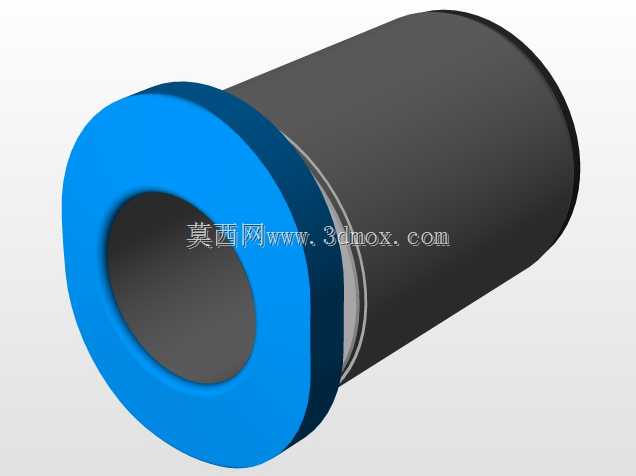

从结构设计逻辑来看，整体采用立式安装布局，底部设置带安装腰型孔的金属固定底座，安装时可通过腰型孔微调水平位置，适配不同光学平台的安装孔位，降低现场安装的对位难度。主体腔体采用遮光材质加工，避免环境杂散光进入光路干扰检测结果，正面预留的流体快插接口采用标准规格，可直接对接常规实验室流体管路，无需额外转换接头，接口布局集中在腔体下部，管路走线不会遮挡上方光路区域，也方便操作人员快速插拔管路更换待测样本。

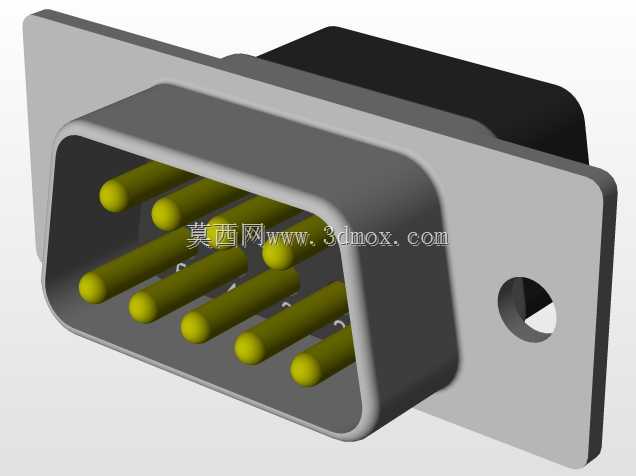

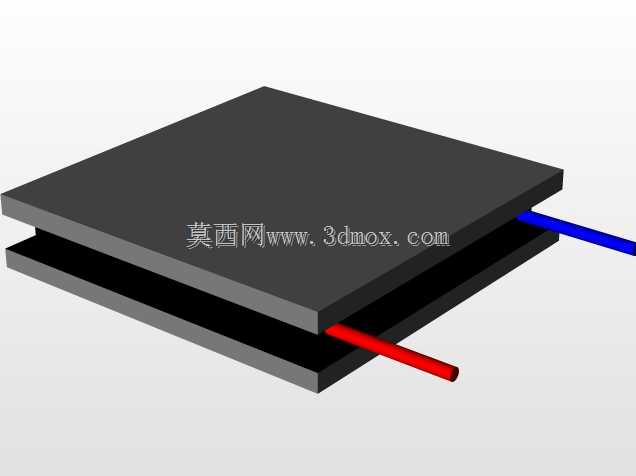

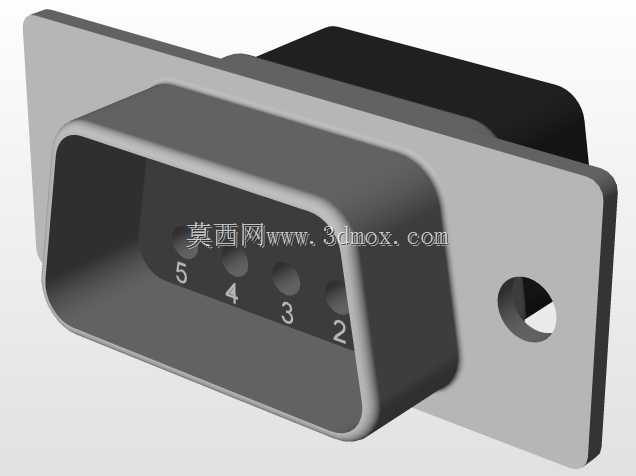

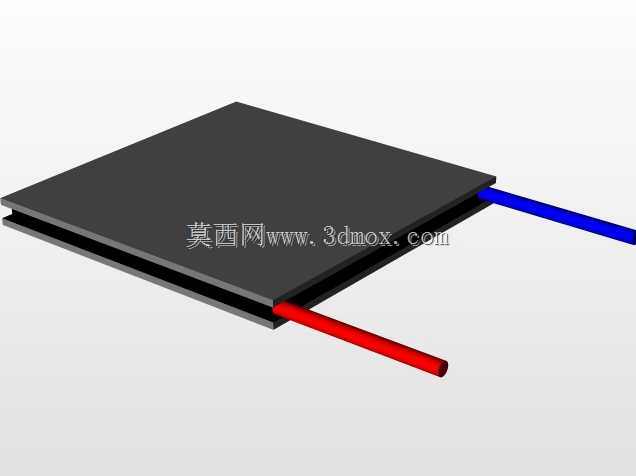

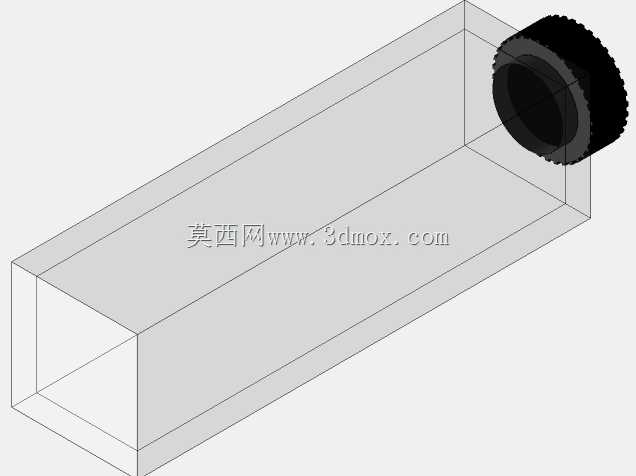

核心的TEC温控模块集成在腔体侧壁，可实现-15到40摄氏度区间的温度调控，能够覆盖绝大多数常温生化反应、低温光化学反应的温度需求，温控模块的接线与流体接口分区布置，避免管路漏液接触电路部分引发故障。腔体内部适配10mm光程、1.5mm壁厚的标准反应杯，光轴中心高度设置为110毫米，可匹配市面上绝大多数商用光谱仪、光纤探头的标准光轴高度，无需额外调整光路支架高度，直接安装即可对齐光路。

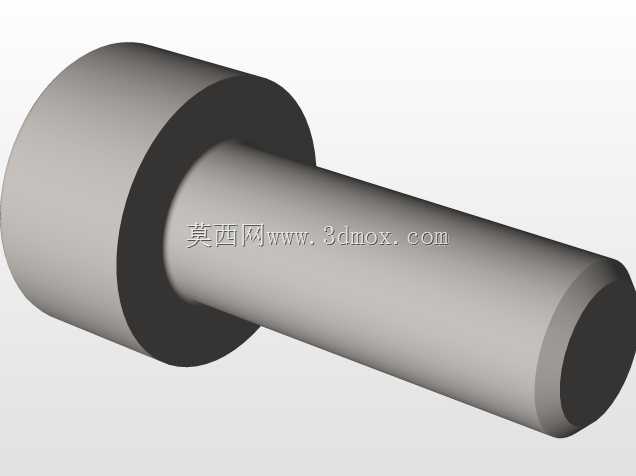

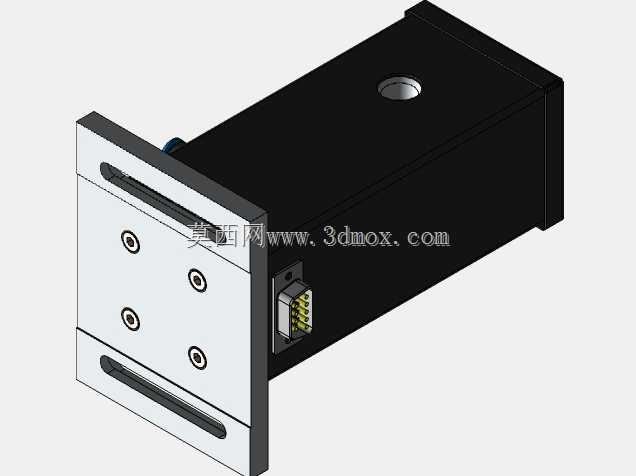

外形尺寸控制在52x60x152毫米，整体结构紧凑，占用光学平台的安装空间较小，可在多通道并行检测的设备中并排布置多个单元，不会出现空间干涉。侧壁的固定点位采用对称布局，既可以通过底部底座安装，也可通过侧壁螺孔做侧装固定，适配不同集成设备的安装需求。设计时特意将温控模块的散热面与主体安装底座贴合，利用金属底座辅助散热，无需额外加装大型散热鳍片，进一步压缩整体体积，同时保证温控效率，减少温度达到设定值的等待时间。

在实际使用中，待测流体从下部接口进入反应杯腔室，TEC模块快速将腔体内温度稳定在设定值，光线从腔体一侧的光学窗口入射，穿过反应杯内的待测样本后从另一侧窗口出射，被检测探头接收，即可获取对应温度条件下的样本光谱数据，整个过程无需人工手动控温，也避免了人工转移反应杯过程中的温度变化、样本洒落等问题，能够有效提升光谱检测的数据重复性与准确性。
