钟表核心擒纵调速传动机构结构

这类擒纵结构是机械计时设备里的核心调速传动部件，日常接触到的机械腕表、台式座钟、老式机械摆钟甚至部分精密计时仪表内部，都依赖这套结构完成动力的间歇释放与频率锁定。不同于连续运转的普通齿轮传动，它的核心作用是把原动系存储的弹性势能，按照固定的振荡频率分段传递给振动系统，同时反过来给振动系统补充运转损耗的能量，让整个计时机构保持稳定的走时节奏，不会出现动力一次性释放导致的走时飞快或者卡滞停走问题。

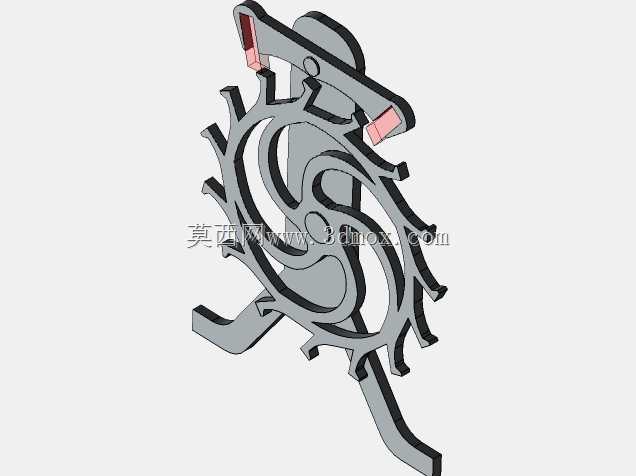

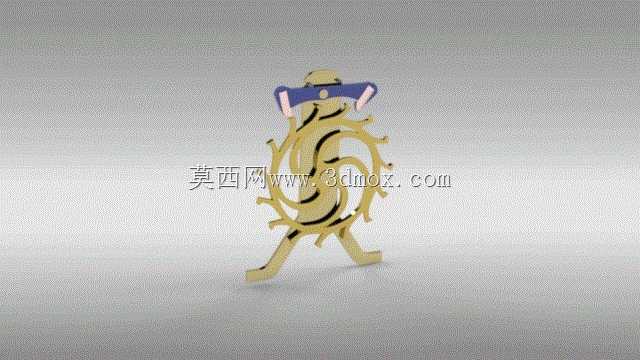

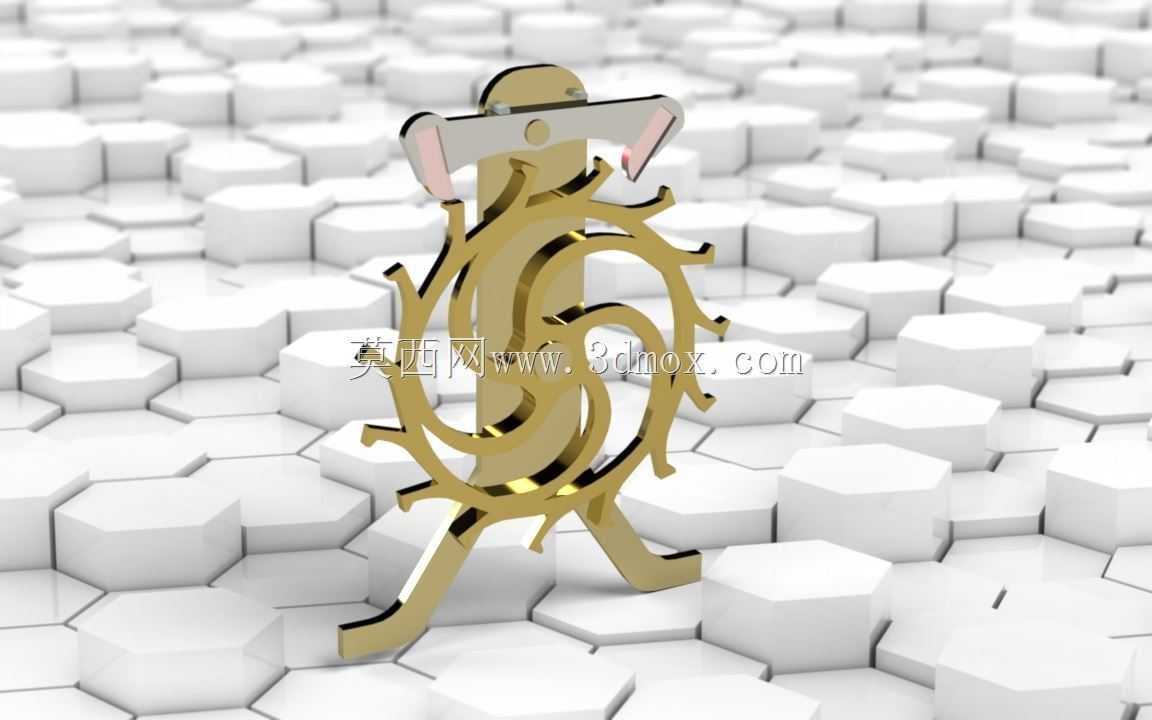

从结构设计逻辑来看，这套结构主要分为擒纵轮、擒纵叉两个核心配合件，擒纵轮带特殊齿形的轮体和擒纵叉两端的叉瓦做间歇配合，设计时需要严格计算齿形的锁面、冲面角度，确保擒纵叉在摆动过程中，先完成对擒纵轮的锁止，再在摆轮游丝组件（图中未完全展示配套振动件）的驱动下解锁，让擒纵轮转过固定齿距的同时，给擒纵叉传递一个冲量，再通过擒纵叉把冲量传递给振动系统，补偿振动过程中因为摩擦、空气阻力损耗的能量。整个配合过程的间隙控制要求极高，锁值深度太大会导致机构卡滞无法解锁，走时偏慢甚至停走；锁值太浅则会出现滑齿、溜齿问题，走时偏快甚至出现撞摆异响。

安装边界上，这类结构的整体径向尺寸通常根据计时设备的机芯尺寸做适配，小型腕表用的擒纵机构整体直径往往不到十毫米，而大型座钟用的同结构尺寸可以达到数厘米，安装时需要保证擒纵轮轴和擒纵叉轴的平行度公差控制在0.01mm级别，两轴的中心距偏差不能超过齿形设计的侧隙补偿范围，否则会出现传动卡滞或者啮合间隙过大的问题。轴向位置上要保证擒纵叉的叉口和擒纵轮的齿面在同一啮合平面，轴向窜动量需要通过上下夹板的宝石轴承或者轴套做限位，避免运转过程中出现齿面偏磨、叉瓦脱啮的故障。

实际应用中，这类结构除了传统钟表领域，部分需要做间歇定距送进的小型精密机械里也会借鉴其工作原理，比如小型精密计数装置、定长送料的微型工装，都会参考擒纵机构的间歇锁止逻辑，把连续转动输入转化为固定步距的间歇输出，相比槽轮、棘轮机构，它的传动冲击更小，运转噪音更低，适合对运转平稳性要求高的精密传动场景。设计建模时需要重点验证齿形和叉瓦的运动干涉情况，模拟整个摆动周期内的接触轨迹，确保锁止、传冲、落锁整个动作循环没有卡滞点，接触应力控制在零件材料的许用范围内，避免长期运转出现齿面磨损导致精度失效。
