带防护外壳的球面4R连杆传动结构

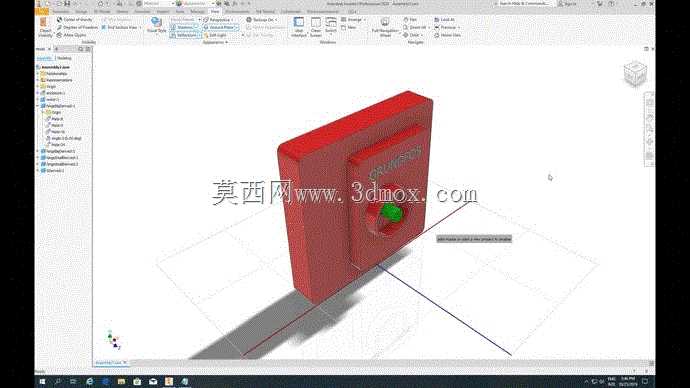

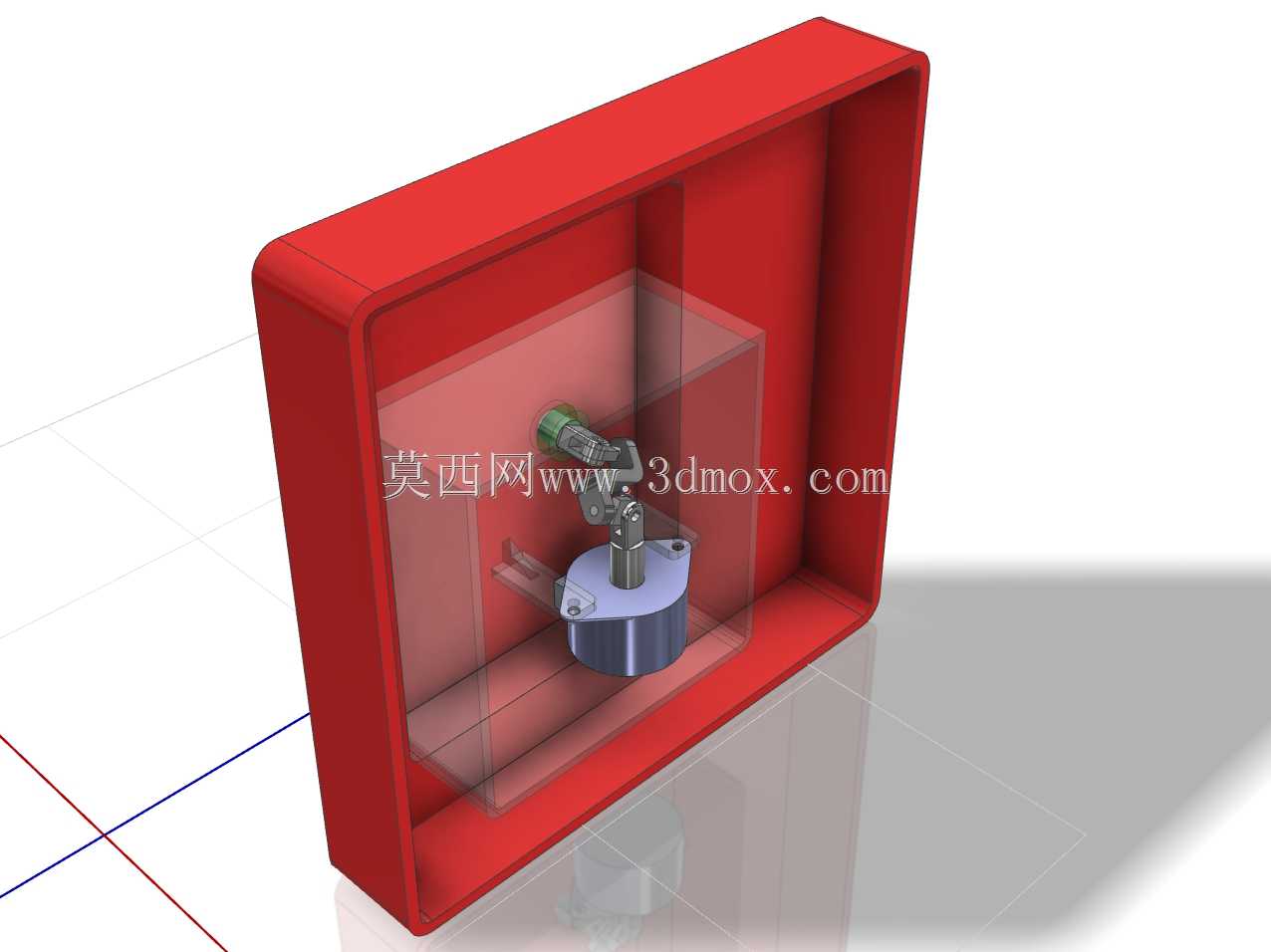

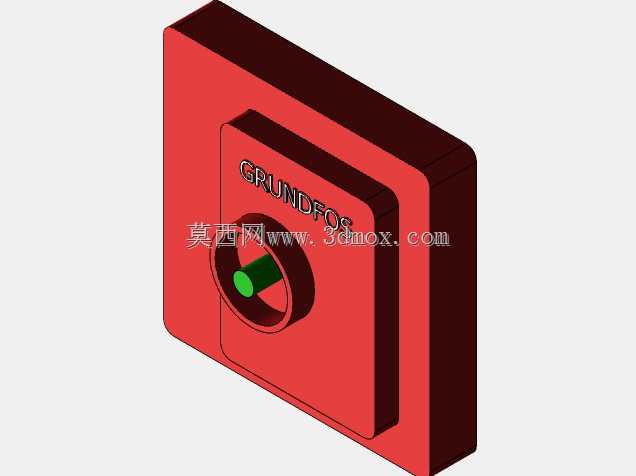

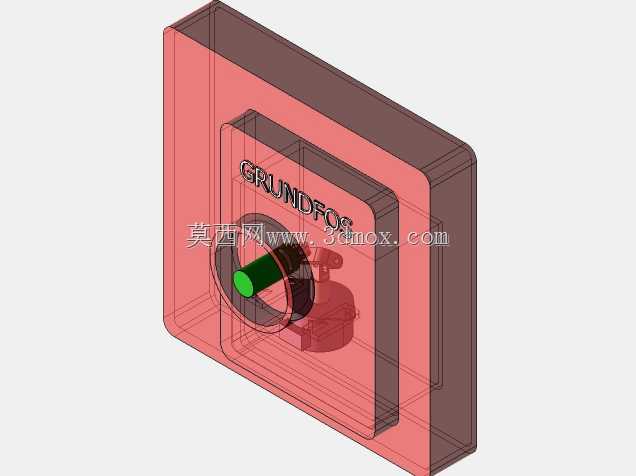

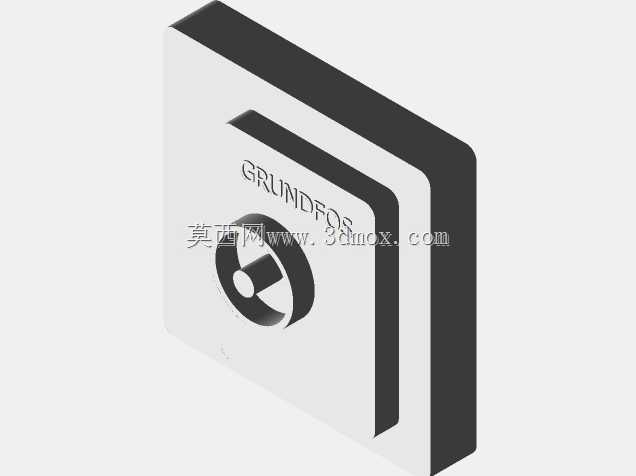

这套球面4R连杆结构采用无齿轮传动设计，核心依托四个转动副的球心交汇特性实现空间定比传动，整套机构被集成在红色框式防护外壳内部，外壳采用圆角矩形框体结构，预留透明观察区域，既可以隔绝外部粉尘、碎屑侵入传动副铰接位置，也能直观观察内部连杆的运行状态，外壳的安装边界完全包覆内部传动组件，安装时可直接通过壳体背部的固定孔位完成整机固定，无需额外设计传动防护结构。从实际应用场景来看，这类结构非常适合对安装空间有严格限制、需要小体积外壳实现定传动比回转输出的小型设备，比如小型流体控制阀的驱动端、紧凑型工位摆动执行机构、教学演示用机械传动实训台，相比传统齿轮传动结构，它不需要加工高精度齿形，铰接位置采用标准销轴配合耐磨衬套即可完成装配，零部件加工难度低，日常维护仅需定期给铰接点补充润滑脂，在小载荷、固定传动比的回转传动场景下可靠性表现突出。设计层面上，整套机构的四个转动副轴线全部交汇于同一空间球心，输入轴与输出轴的夹角可根据安装需求调整，这套模型里输入轴垂直布置在底座位置，输出轴沿斜向延伸，连杆长度经过反复校核，确保运行过程中无死点、无杆件干涉，传动过程中输入输出功率比保持固定，虽然输出轴转速存在周期性的不均匀特性，但在对输出转速均匀度要求不高的场景下，这个缺陷完全可以接受，甚至可以利用这个转速波动特性实现特定的工位节拍动作。安装尺寸方面，防护外壳的内部空腔预留了足够的杆件运动余量，所有铰接点的销轴都做了轴向限位设计，不会出现运行过程中销轴脱出的问题，底座的安装孔位采用对称布置，适配不同方向的安装需求，输入轴端预留了联轴器连接位，可以直接对接小型驱动电机或者手动旋钮，输出轴端可以直接连接阀瓣、摆杆等执行末端，不需要额外加装传动转接件。在结构细节处理上，内部连杆采用轻量化设计，在保证结构强度的前提下削减了非受力位置的材料厚度，降低传动过程中的转动惯量，减少运行时的振动，防护外壳的边角做了大圆角处理，避免安装维护过程中尖锐边角划伤操作人员，透明观察区域采用嵌入式安装，和外壳表面齐平，不容易积灰，日常清洁更加方便。
