斯波伊尼卡联合款带轮轮毂结构

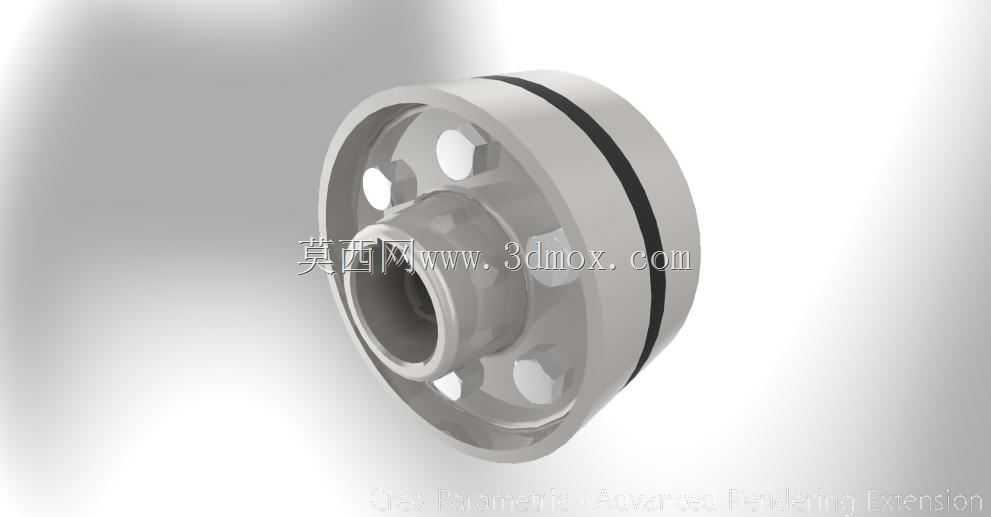

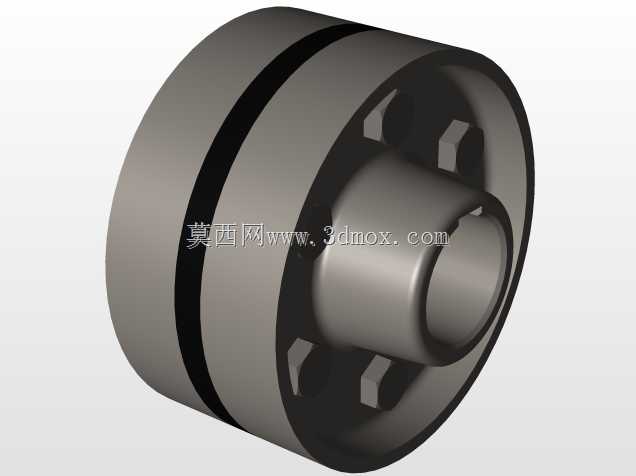

这款轮体结构在传动系统中承担着扭矩传递与运动导向的核心作用，常见于重载输送设备、小型工程机械的动力输出端，也可适配部分农用机械的皮带传动工位，安装时需匹配对应规格的平皮带或窄V带，轮缘处的环形凹槽为皮带限位结构，可避免设备运行过程中皮带出现跑偏、脱槽的故障，降低日常运维的调整频次。从结构设计来看，轮体采用辐板式减重结构，辐板上均匀分布的镂空孔并非随意开设，一方面是为了在保证整体结构强度的前提下削减轮体自重，降低转动惯量对传动端启停响应的影响，减少动力输出端的瞬时负载冲击；另一方面镂空孔可作为装配时的操作让位空间，方便维修人员穿过孔位紧固后端的连接螺栓，也能在设备高速运转时形成导流通道，带动周边空气流动，带走皮带与轮面摩擦产生的部分热量，延缓橡胶皮带的老化速度。中心的轴孔采用阶梯式设计，不同直径的轴段分别对应轴肩定位与轴承安装位，可直接与标准深沟球轴承配合，无需额外加装轴套调整配合间隙，轴孔内壁的粗糙度要求控制在Ra1.6以内，保证与轴承外圈的配合精度，避免运行过程中出现跑圈的异常磨损问题。轮缘的外径尺寸与传动比直接相关，设计时已匹配对应传动组的转速要求，安装边界需注意轮体端面与机架侧壁的预留间隙不小于5mm，避免运转过程中与周边固定结构发生剐蹭，辐板的厚度经过强度校核，可承受额定工况下的径向载荷与皮带张紧产生的侧向力，正常工况下不会出现辐板变形、轮缘偏摆的问题。在实际选型应用中，这类轮体的适配场景覆盖了多数中低转速的皮带传动工位，相较于实心轮结构，其减重优势在长悬臂安装的传动场景中尤为明显，可降低输出轴的悬臂弯矩，延长支撑轴承的使用寿命，轮体的材质默认采用灰铸铁铸造，具备较好的减震性能，可吸收皮带传动过程中的小幅振动，降低整机运行的噪音水平，若应用在有轻量化要求的设备上，也可更换为铝合金材质加工，但需对应调整皮带张紧力的上限，避免轮缘受力过大出现形变。
