带同步带传动结构的机电线性驱动器

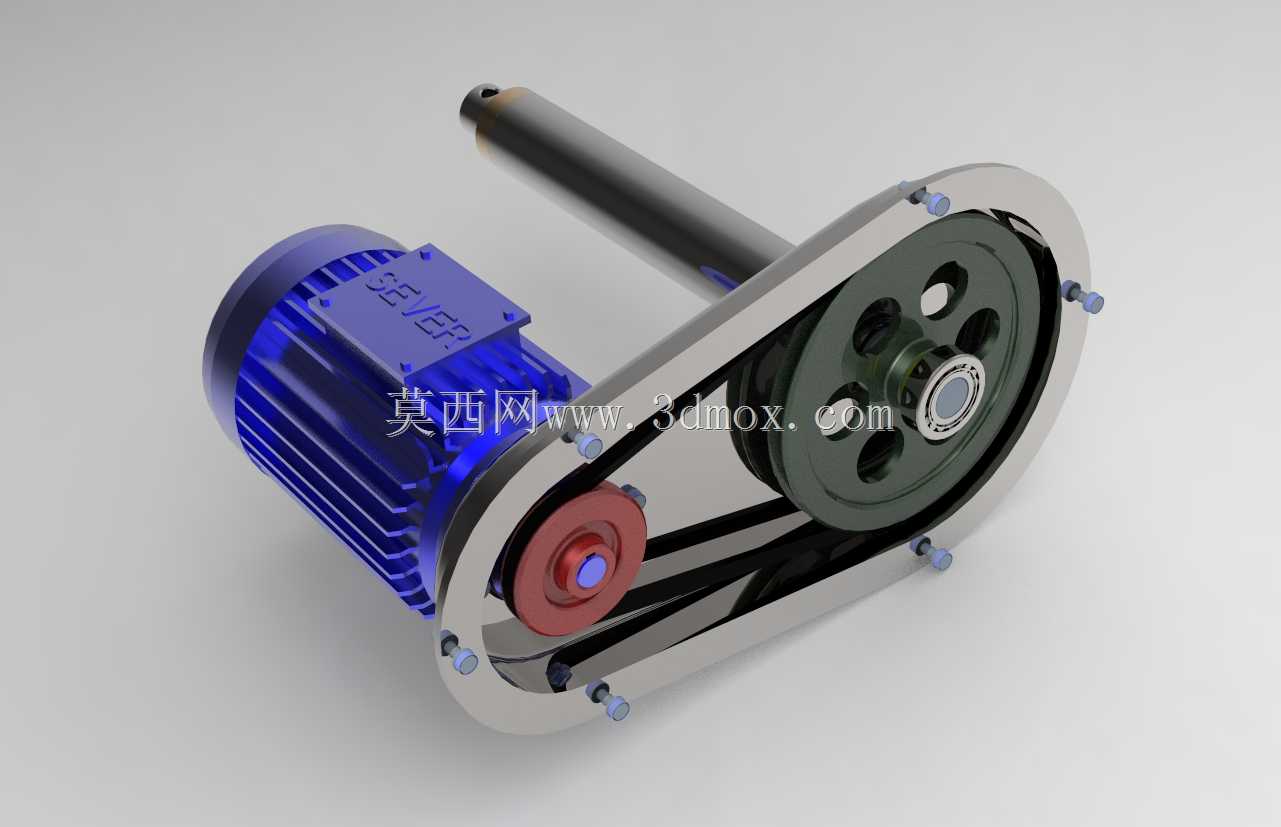

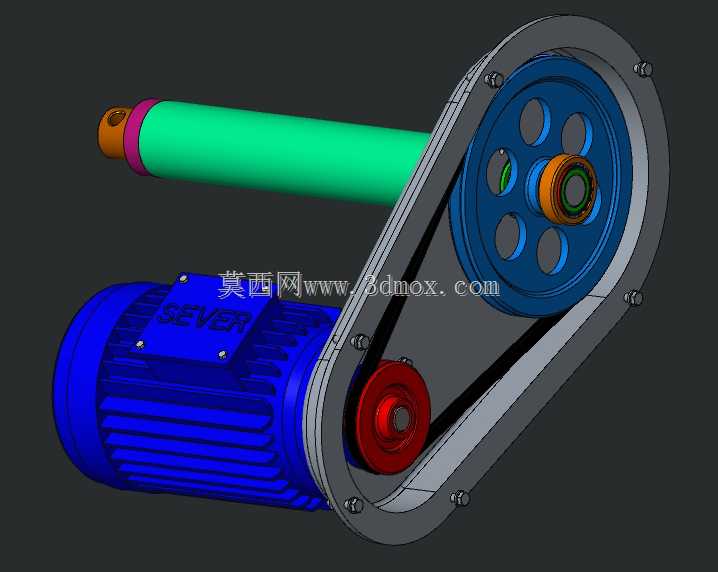

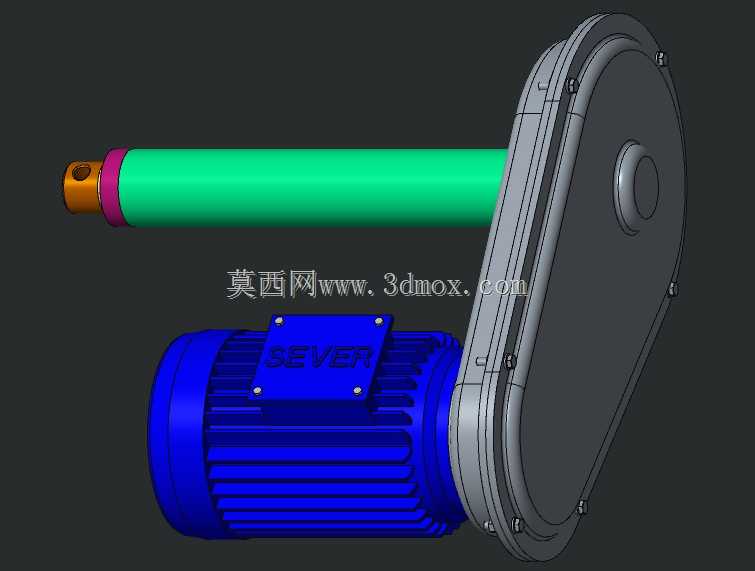

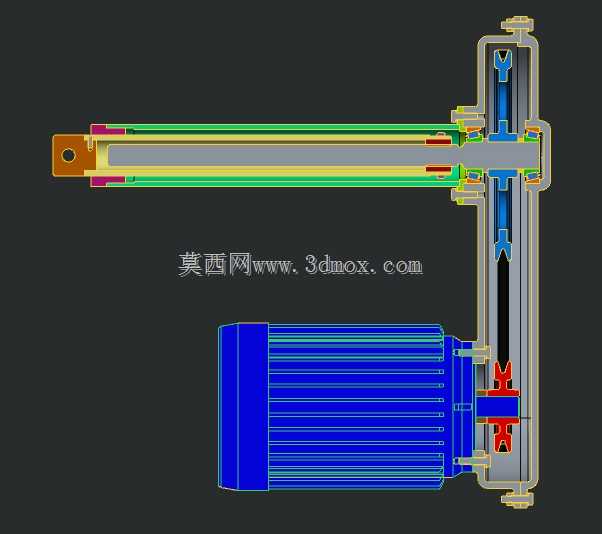

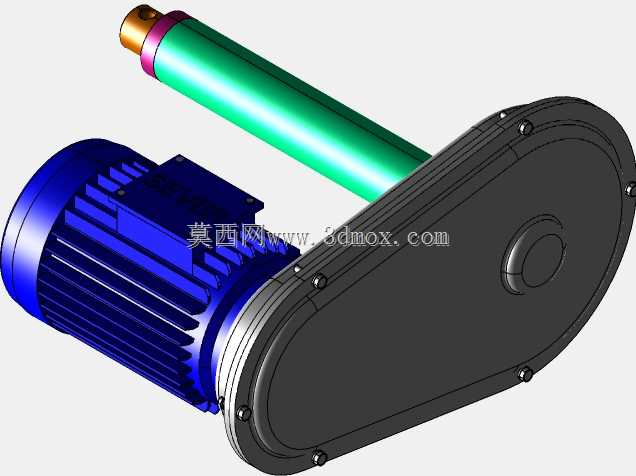

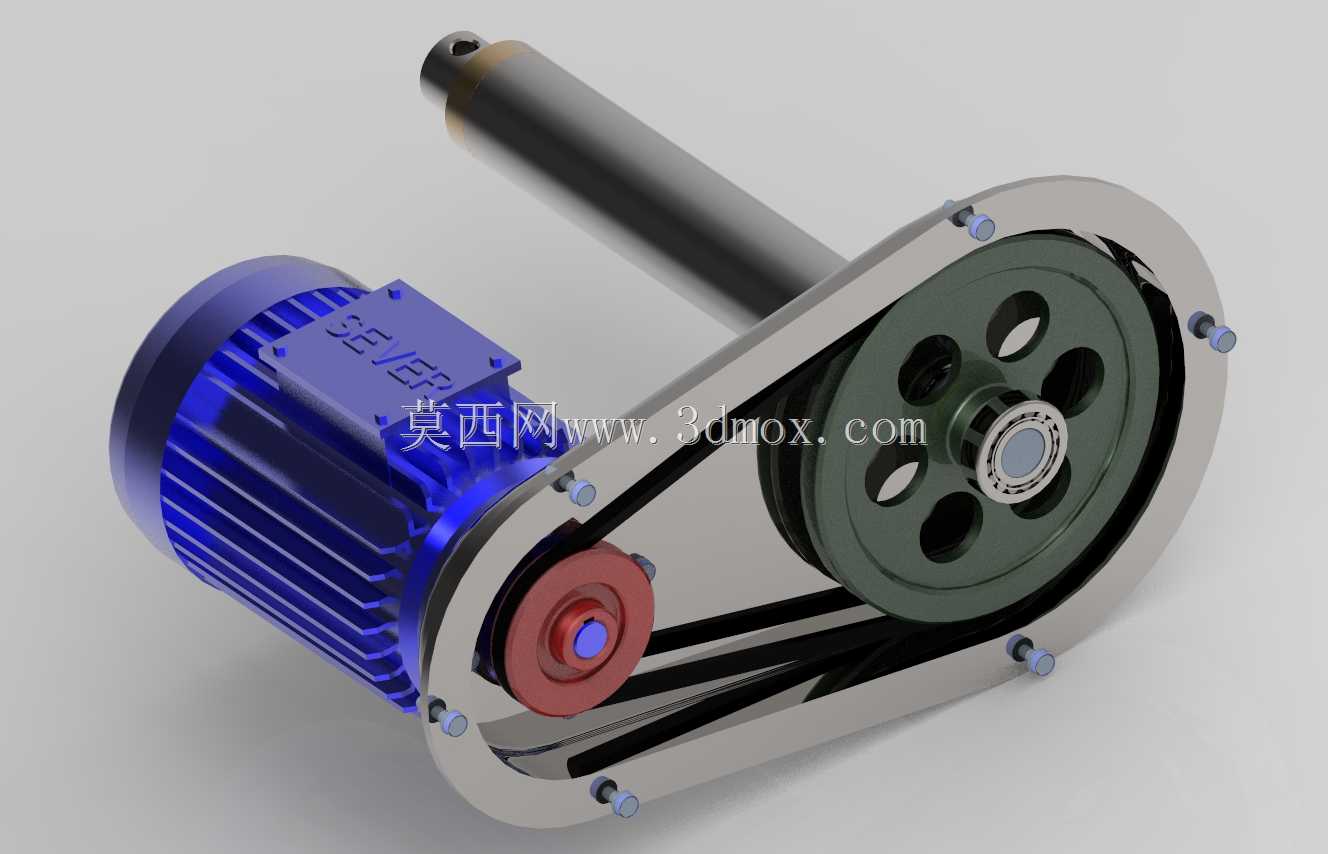

这款机电线性驱动装置在轻工自动化生产线、小型物料推送工位、可调式工装夹具进给场景中有着较高的适配性，区别于传统气缸驱动的直线执行单元，它不需要配套气源管路与气动阀组，仅通过电力输入即可实现精准的直线位移输出，在没有集中供气条件的单机设备、户外便携作业装备上的适配优势十分明显。从结构设计逻辑来看，动力端采用肋片式散热壳体的驱动电机，输出轴端直接装配小直径同步带轮，通过同步带将动力传递到大直径从动带轮侧，带轮与直线输出轴的传动副做了集成式布局，整套传动结构被半封闭的金属护罩完全包覆，既可以避免生产环境中的粉尘、切屑落入传动啮合区域造成带体磨损，也能防止运行过程中操作人员误触转动部件引发安全隐患。护罩与电机壳体的连接位置采用多组内六角螺栓做圆周方向的均布固定，装配时可以根据设备安装空间的朝向调整电机出线方向，不需要额外加工转接法兰。直线输出轴采用实心圆柱光轴结构，轴端做了倒角处理，方便与外部负载的连接孔做快速对位装配，轴体表面做了硬化处理，长期往复运行过程中可以降低与导向套之间的磨损量，延长整套机构的维护周期。设计阶段针对安装边界做了充分考量，整套装置的横向安装孔位集中在护罩的安装凸耳上，凸耳位置预留了足够的螺栓操作空间，不需要拆解外部护罩即可完成整机的固定安装；从动带轮侧集成了深沟球轴承作为回转支撑，轴承内圈与输出轴的配合采用过渡配合公差，既可以保证回转过程的同轴度，也能在后期维护时快速拆解更换易损件。同步带的张紧结构设计在电机安装座位置，通过微调电机的固定位置即可调整带体张紧力，不需要额外增加张紧轮结构，有效压缩了整套机构的整体外形尺寸，在安装空间局促的小型设备上也能顺利布置。实际选型应用时，需要注意输出轴的伸出极限行程与设备的运动行程做匹配，避免超行程运行造成传动结构的硬性碰撞损伤，同时安装面的平面度需要控制在合理公差范围内，防止安装应力造成轴系卡滞，影响运行顺畅度。
