船用拖运拖车结构三维设计模型

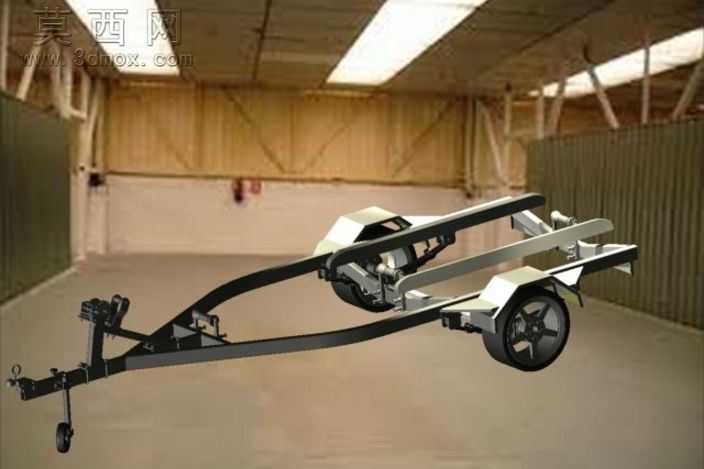

本模型为船用拖运拖车的完整三维设计成果，整体建模过程严格遵循实际运载装备的设计逻辑，在三维建模环境中完成了全零部件的参数化搭建，从牵引连接端到后轮承载端的每一处结构都按照真实拖车的尺寸比例进行还原，保证各部件装配关系准确无干涉。模型的材质渲染贴合实际工业产品的质感，车架主体采用哑光黑色金属材质模拟钢制焊接车架的厚重质感，轮辋部分做亮面金属处理还原合金轮毂的视觉效果，轮胎部分使用带细微纹理的橡胶材质，承载船身的支撑托块采用浅灰色硬质工程塑料材质，整体渲染光影自然，能够清晰呈现拖车的整体轮廓与各部件的位置关系。从结构设计来看，该拖车采用双纵梁主车架结构，前端设置带小支撑轮的牵引连接机构，可与牵引车的拖挂接口快速对接，驻车时前端小轮可起到支撑稳定作用；车架中部设置多组可调节的支撑托座，能够贴合船底曲面实现对船体的稳定承托，同时集成了绞车安装位，可通过绞车牵引实现船体的装卸作业；后轮采用单轴双轮布局，搭配带减震结构的悬挂组件，能够在拖运过程中缓冲路面颠簸，保证船体运输过程的稳定性。设计过程中充分考虑了船用拖车的实际使用场景，在保证结构强度的前提下优化了车架的受力分布，主纵梁采用变截面设计，在承载集中的区域做了加强处理，牵引部位设置了多重加强筋结构避免拖运过程中出现结构变形，支撑托座的位置预留了调节余量，可适配一定尺寸范围内的小型船舶拖运需求。整个模型的装配层级清晰，每一个零部件都可独立拆解查看，能够直观呈现拖车从牵引机构、车架主体、承载托座、行走轮组、绞车安装位的完整结构组成，还原了船用拖车从牵引连接、船体承载到行走运输的全功能结构设计，可作为船舶配套运载装备设计、小型拖运设备结构参考的三维素材使用。
