Pololu37mm机器人行走轮结构设计

　　小型轮式移动平台的行走轮设计，往往是决定整机行走稳定性、负载适配性与传动可靠性的核心环节，这款37mm规格的行走轮，主要面向桌面级小型教育机器人、微型巡检移动单元、小型竞赛类机器人的行走系统配套使用，适配小功率直流减速电机的输出轴安装需求，在桌面级机器人研发、学生科创项目、小型自动化导引单元的结构搭建场景中有着极高的适配性。从实际使用场景来看，这类小尺寸行走轮多用于自重不超过1kg的微型移动设备，常见于高校机器人工程专业的课程设计实训、青少年科创竞赛的移动平台搭建、实验室小型物料转运导引小车的行走端配套，也可作为小型智能玩具的行走执行部件，适配平整室内地面、硬质实验台面、低粗糙度PVC地胶等常规行走路面，能够在低速行走工况下提供足够的抓附力，避免轮面打滑带来的里程计计数偏差。

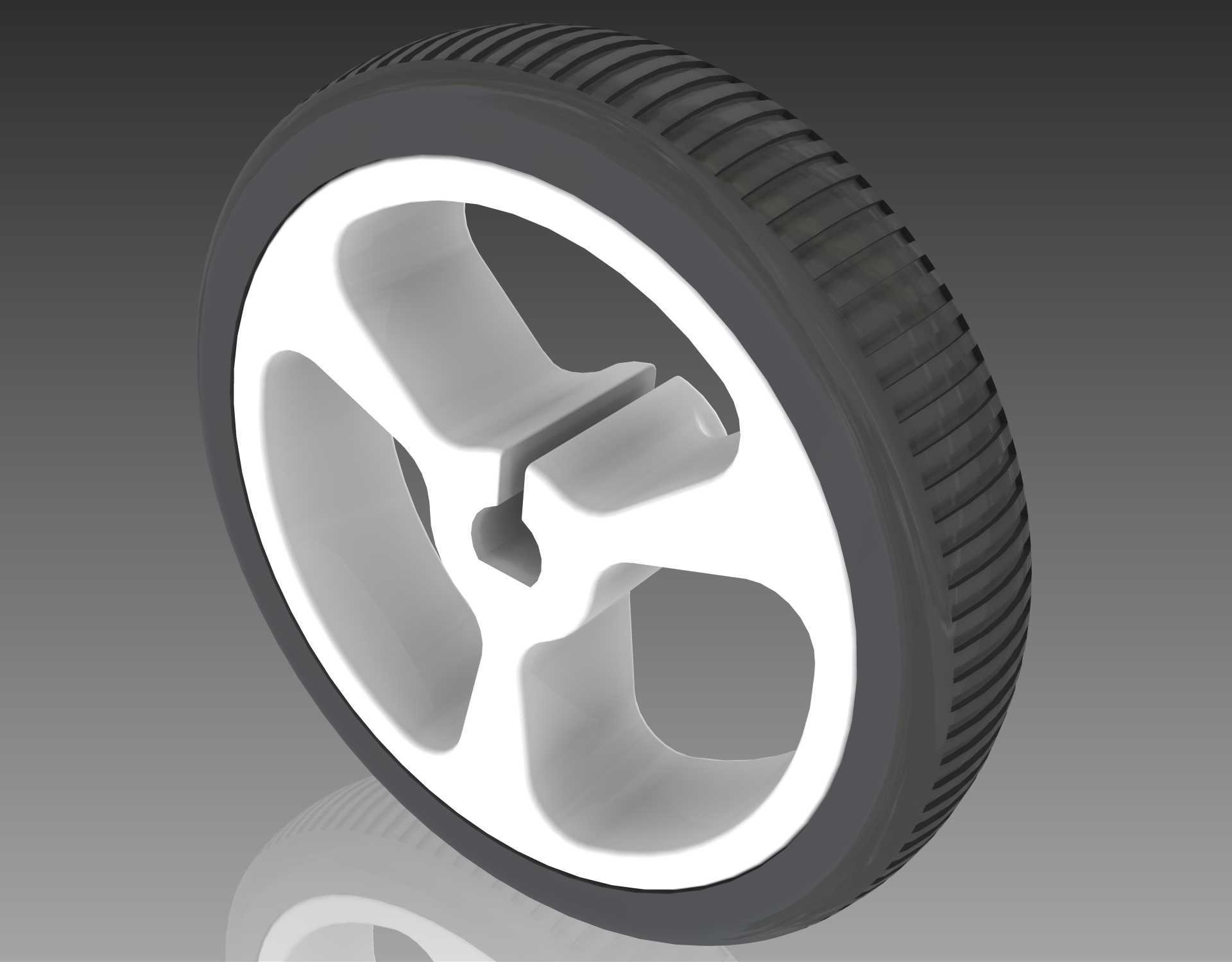

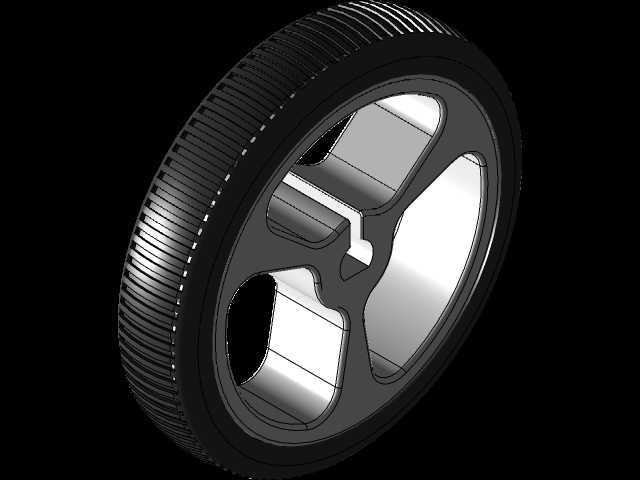

　　从功能特性来看，这款行走轮采用轮毂与橡胶外圈组合的分体式结构，轮毂部分采用三辐式镂空设计，在保证整体结构强度的前提下尽可能降低轮体自身重量，减少行走过程中电机的负载扭矩消耗，轮毂中心的安装孔采用D型切边结构，能够与对应规格的减速电机输出轴形成周向限位，避免传动过程中出现轮轴相对滑动的问题，安装时仅需将轮毂孔对准电机输出轴推入到位，即可完成周向固定，无需额外的键连接结构，适配小型设备快装快拆的装配需求。外圈的橡胶胎面采用细密的纵向条纹设计，胎面纹路深度控制在0.8mm左右，既能够在硬质光滑路面提供足够的静摩擦力，减少行走过程中的打滑空转，也不会因为纹路过深导致轮面滚动阻力过大，额外消耗电池电量，橡胶材质的胎面具备一定的形变能力，在经过微小的地面接缝、台面凸起时能够起到小幅缓冲作用，降低行走过程中的振动传递，避免车载的小型传感器因为高频振动出现数据采集偏差。

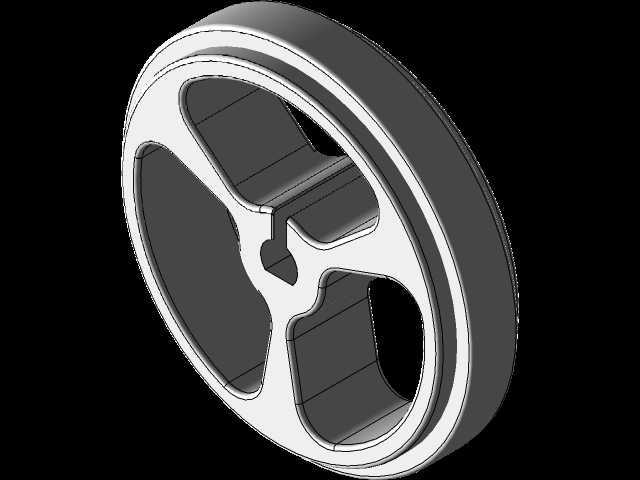

　　从设计思路层面，这款轮体的尺寸参数完全匹配小型移动平台的空间安装边界，轮体整体外径为37mm，轮面宽度为12mm，轮毂的安装端面到轮体内侧的距离预留了2mm的间隙，能够避免轮体转动过程中与设备底盘侧壁发生摩擦干涉，轮毂的中心安装孔适配3mm直径的D型输出轴，是微型直流减速电机最常用的输出轴规格，通用性极强，不需要额外定制转接轴套即可完成装配。三辐式的轮毂结构经过受力优化，每一条辐条的截面都采用渐变厚度设计，靠近轮毂中心的位置厚度更大，能够承受电机输出的扭矩传递，靠近轮缘的位置厚度适当减薄，在保证辐条刚性的同时控制整体重量，轮缘位置设置了1mm深度的环形卡槽，橡胶胎体通过过盈配合卡装在卡槽内，装配后不会出现胎体与轮毂相对转动的问题，长期使用也不会出现胎体脱落的情况。在实际选型搭配时，这款轮体的安装边界需要重点关注，轮体装配到电机轴上之后，整体突出电机安装端面的长度为13mm，在设计底盘结构时，需要在电机安装位的外侧预留至少15mm的径向空间，避免轮体转动时与底盘上的其他结构件、电路板走线发生剐蹭，轮体的单侧负载能力设计为500g，单台移动设备搭配两个该规格轮体作为主动轮时，整机负载重量不建议超过1kg，否则会导致胎面形变量过大，滚动阻力陡增，同时会加大电机轴的径向受力，长期过载使用会加速电机轴承的磨损。胎面的橡胶材质选用的是低硬度耐磨橡胶，硬度在邵氏60A左右，既能够保证足够的抓地力，也具备不错的耐磨性能，在室内硬质路面连续行走100小时以上，胎面的磨损量不会超过0.1mm，能够满足常规科创项目、实验平台的长期使用需求，不会因为短期使用就出现胎面过度磨损导致轮径变化，影响行走里程的计算精度。轮毂部分的结构设计也充分考虑了小型3D打印加工的工艺可行性，如果使用者需要自行调整轮毂安装孔尺寸，只需要对中心孔位置的参数进行修改即可，其余的辐条、轮缘结构不需要做额外调整，就能满足普通FDM3D打印的强度要求，打印时不需要添加额外支撑，能够降低自制加工的成本与难度。

　　在实际装配调试过程中，需要注意两个主动轮的装配同轴度，尽量保证两个轮体压入电机轴的深度一致，避免出现两轮轮距偏差导致的行走走偏问题，胎面安装时需要保证橡胶圈完全卡入轮毂的环形卡槽内，避免局部胎体突出导致轮体转动时出现跳动，影响行走平稳性。这类小尺寸行走轮的设计核心，是在极小的尺寸空间内平衡重量、强度、摩擦力与安装便利性，不需要复杂的密封、缓冲结构，完全适配小型移动设备的轻量化、快装配的设计需求，相较于一体式的塑料车轮，橡胶外圈的设计大幅提升了行走抓地力，相较于全橡胶车轮，硬质塑料轮毂的结构保证了传动的刚性，不会因为轮体形变导致传动精度下降，是小型轮式移动平台行走部件的高适配性选择。
