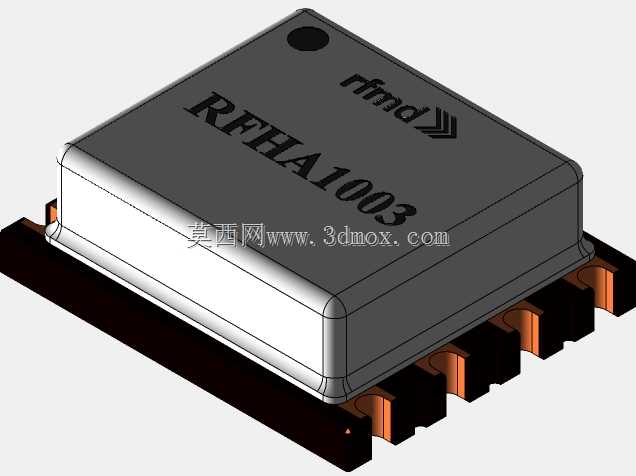

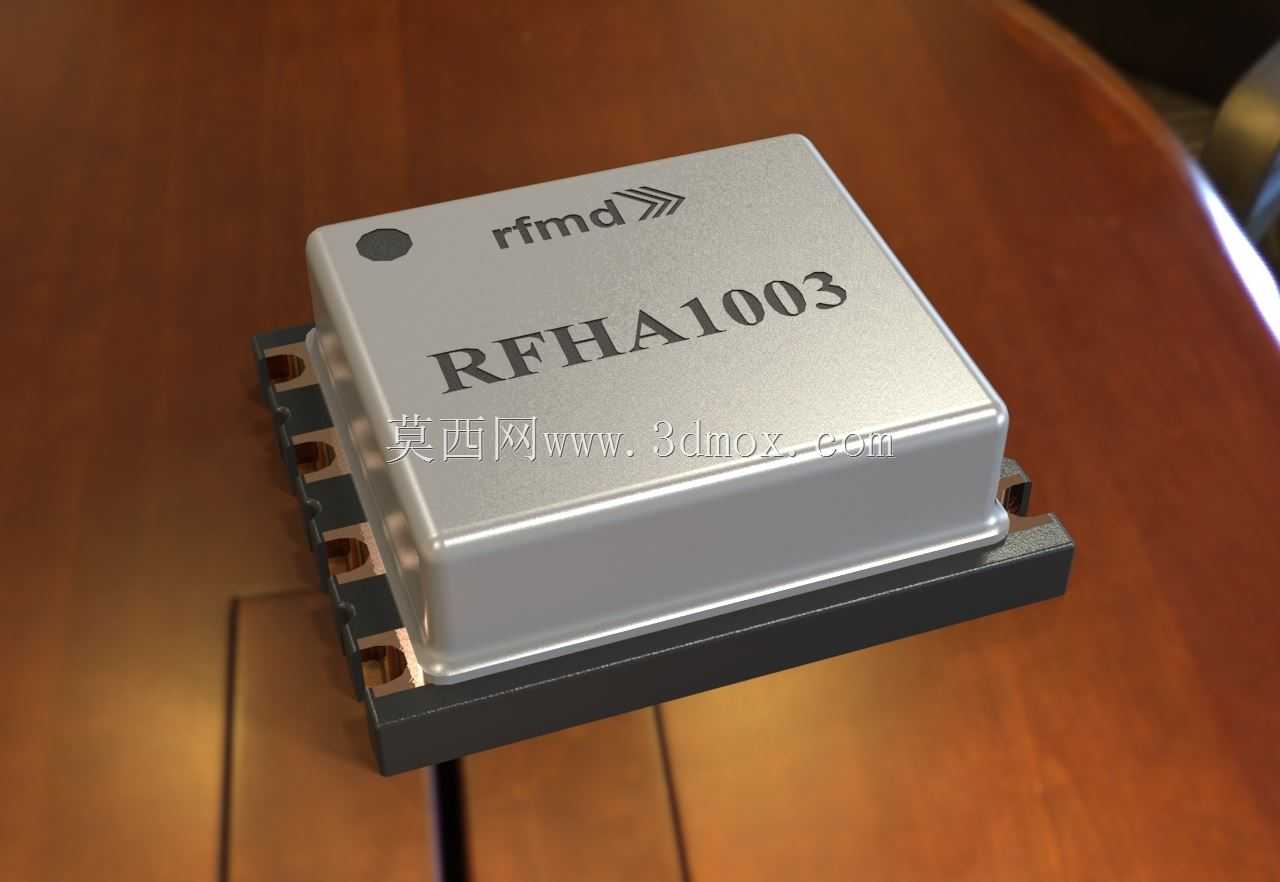

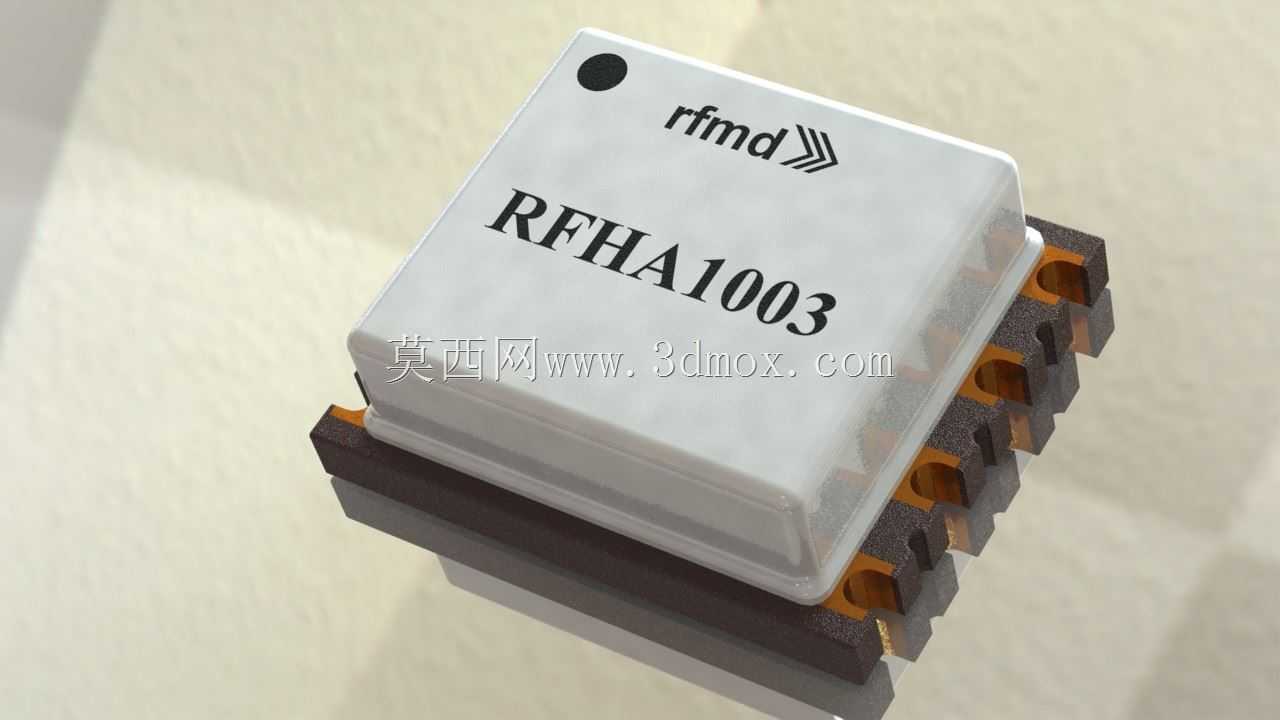

SO8封装RFHA1003宽带功率放大器结构

做射频链路结构设计时，这类SO8封装的宽带功率放大器是无线基础设施、雷达前端、双向无线电设备里的核心增益器件，建模时最先要卡准的就是安装边界——SO8表贴封装的引脚间距、塑封本体的长宽高公差，直接决定PCB焊盘的开孔尺寸、周边射频走线的避让距离，要是模型尺寸偏差超过0.1mm，回流焊时就容易出现立碑、虚焊的问题，甚至会和周边屏蔽罩的结构产生干涉。这款器件采用氮化镓半导体工艺，相比传统的LDMOS工艺器件，功率密度更高，在单芯片封装内就能实现更高的效率、更平坦的增益曲线，瞬时带宽覆盖范围更宽，不管是连续波工作场景还是脉冲发射场景，都能稳定输出额定功率，做系统级装配仿真时，要重点考虑器件的散热路径：塑封本体底部的散热焊盘尺寸、引脚的导热截面积，直接关联整机的热设计冗余，毕竟高功率工况下，结温过高会直接导致增益下降、寿命缩短。建模过程中，塑封本体表面的丝印标识、引脚的切角特征、顶部的定位圆点都要做1:1还原，这些细节在做整机BOM核对、生产装配视觉对位时能起到关键作用，避免产线装反器件。引脚的成型角度、伸出长度要严格对应封装手册的公差带，做PCB组件的干涉检查时，要模拟焊接后的引脚爬锡高度，确认不会和相邻的0402封装阻容件产生电气间隙不足的问题。在雷达前端的链路布局里，这类放大器通常布置在射频收发开关与天线馈电端口之间，建模时要预留出匹配电路的布置空间，器件本体周边3mm范围内不能布置超过1mm高度的结构件，避免影响射频信号的辐射特性；在无线基站的远端射频单元里，多颗这类放大器会并排布置在散热基板上，模型的安装孔位、定位柱尺寸要和散热基板的定位特征完全匹配，保证装配时器件底部的散热焊盘能和基板的散热铜箔完全贴合，降低热阻。做结构应力仿真时，还要考虑塑封本体和PCB基材的热膨胀系数差异，模型里要还原塑封材料的弹性模量参数，模拟高低温循环工况下引脚的应力分布，避免长期工作后引脚出现疲劳断裂。
